时间 - 电流特性（TCC）数据
大部分的时间-电流特性数据以时间-电流点的形式输入数据库。一个TCC曲线可以通过许多的时间和当前坐标来表示。当绘制曲线， 产生穿过这些点平滑线。一些继电器的TCC是根据公式。
时间 - 电流点
例1：继电器TCC数据
下图是GE IAC-51继电器1安培动作电流和1秒时间整定值的TCC。十点一直沿曲线标示。这些点的坐标或时间-电流值被表示在括号中。
如下图所示，这些值被输入数据库第二部分（时间整定值）的电子表格中。最上面的黄色行中的值是电流值。相应的时间值在白色单元格中输入。以上图片中点的时间值被输入在下方电子表格中的第二列。其他时间整定值的时间值在依次的行中输入。请注意，只有一个电流值的行。因此，对于不同时间整定值的时间值必须对应于相同的一组电流值。
图 2: 继电器第2（时间拨号）
例2：塑壳断路器TCC数据
下图是美商实快电力型号KAL 70Amp塑壳断路器的TCC。对于当前坐标的单位是在额定连续安培的倍数。对于任何给定电流值，MCCB可在所显示的最小清除曲线和最大清除曲线之间的任何时间跳闸。时间-电流点示于括号中。可以为每个曲线来获得任何数量的点。通常8至10个点足够表示一条曲线。
时间-电流点在MCCB信息数据库第一部分的电子表格中输入。前两列是用于最小结算曲线和最后两列是最大结算曲线。你将需要指定计算动作值的方法。在这个例子中， 动作值计算是：“电流标幺值*跳闸电流”，因为TCC是以额定电流的多倍给定。如果TCC是实际额定电流给定，那么动作值计算是”安培电流“。
图 3: 美商实快电力（Square D）KAL 70A MCCB的时间-电流点
图 4: MCCB第1（热）标签
多段TCC的时间，目前的积分
设备如塑壳断路器，固态旅行和非固态旅行在他们的TCC多个片段。对于MCCB，热跳闸数据以时间-电流点输入，磁性跳闸数据通常以瞬时跳闸电流分别输入。然而，对于固定（不可调整）磁跳闸的MCCB，热和磁的TCC数据以一套时间-电流点输入。在这样的情况下，在热曲线与磁曲线相交的点，可重复获得时间 - 电流点。同样，重复点在任何直线和曲线的相交点可得到。
例3：美商实快电力（Square D）MCCB EH 100A的多段TCC

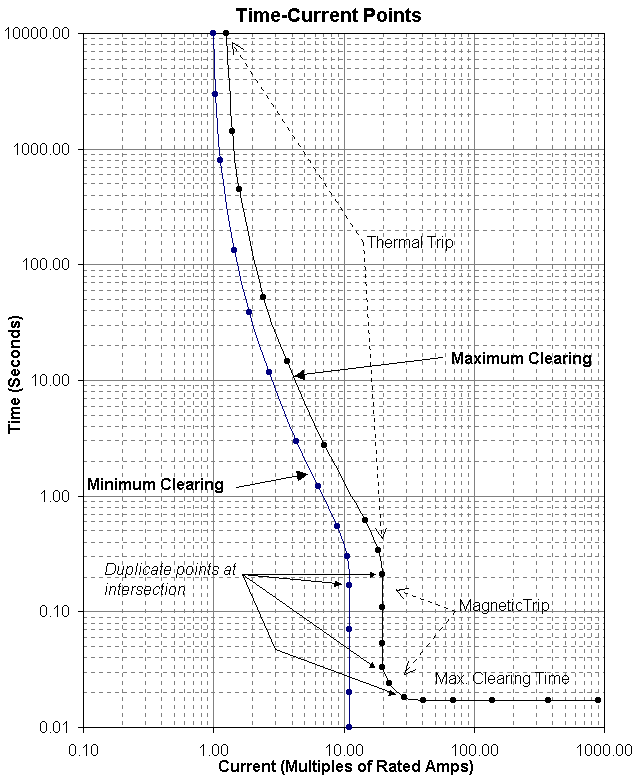

图 5: 固定磁跳闸MCCB的TCC：美商实快电力（Square D）EH 100A
对于如上所示的TCC，相交点以如下所示电子表格中的重复点输入。这些数据以灰色突出显示。
图 6: 美商EH 100A的时间，目前的积分
基于公式TCC
在一些数字继电器，公式用于产生TCC。数据库中包括以下公式：
如下图所示，为了输入公式的TCC数据，在继电器信息第二部分的模型框中选择可应用的公式。
图 7: 模型箱的继电器
下图是巴斯勒公式的一个例子。计算TCC使用的公式将显示在模型名称下面。公式中使用的值在电子表格和编辑字段中输入。
图 8: 巴斯勒公式
调节范围设置
保护设备的动作电流或时间延迟可调节设置。你可以指定任意可调数据范围内连续或不连续。
离散：如果存在有限个可调整设置的离散值，则数据范围是离散的。如果您选择任何范围为离散，必须指定在所有电子表格中的行中可用的设置。例如，如果一个继电器的分接头范围是{0.5，0.6，0.8，1，1.2，1.5，2}，然后选择数据范围为“离散”，在“值”的电子表格中输入不同的分接头值。相似的，如果继电器的时间整定值为离散的，在对话框中选择“离散”。所有的分立时标值必须分别连续排在电子表格时间拨号输入。
连续：如果范围可被步长整除，则数据范围为连续可调的。当作出调整的设置增加或由步长值的倍数递减。当你选择连续的范围时，你还必须指定步长。对于连续的范围，提供两个设置已经足够：范围内的最小值和最大值。例如，如果一个继电器的动作值以0.01的最小步长从0.5连续调整到2，那么输入0.5为最小值，2为最大值，设置类型为连续，步长为0.01。当你输入任何数据范围内连续， 计算用于通过内插所选设置的中间值。
更多信息
