在TCC绘制电动机起动曲线
你可以在TCC上绘制电机启动曲线，方法如下：
- 选择整定配合功能。
- 选择您想要在TCC中包含的电机和其他元件。
- 点击情节TCC。
绘制单个电机曲线
下面的图显示了一个50马力电动机的电动机起动曲线以及用于断路器的固态跳闸曲线。电动机的起动曲线参数在电机数据对话框中指定。绘制TCC之后，你可以打开临时电机数据对话框，然后为电动机的起动曲线更改参数。

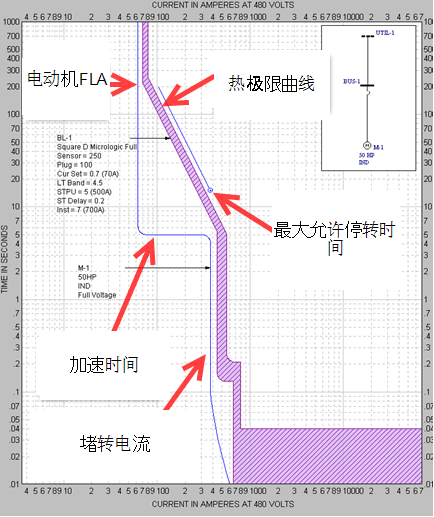

图 1: 50马力电机启动的TCC曲线

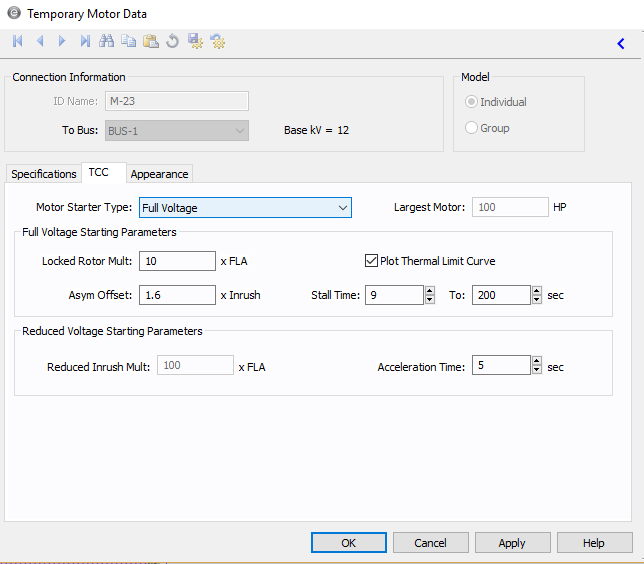

图 2: 临时电动机数据为对话框TCC
绘制单个电机曲线
下面的图显示了一个50马力电动机的电动机起动曲线以及断路器的固态跳闸曲线。

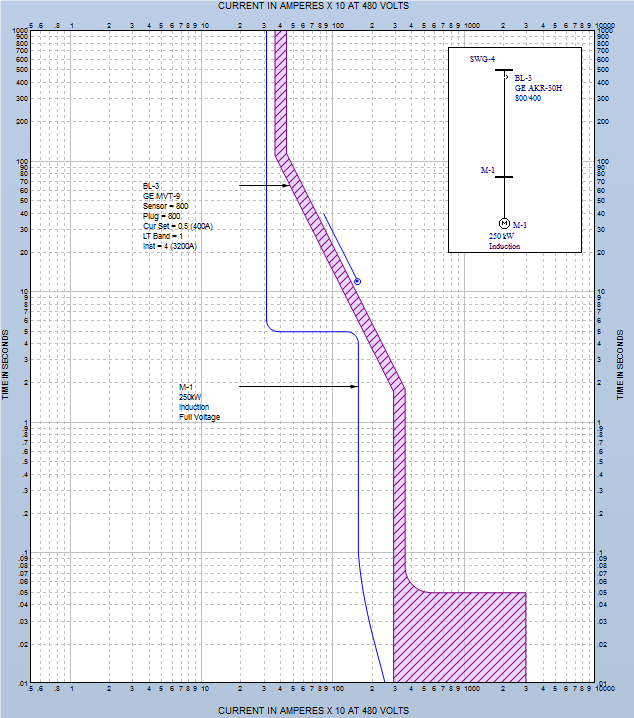

图 3: 50马力电机启动的TCC曲线

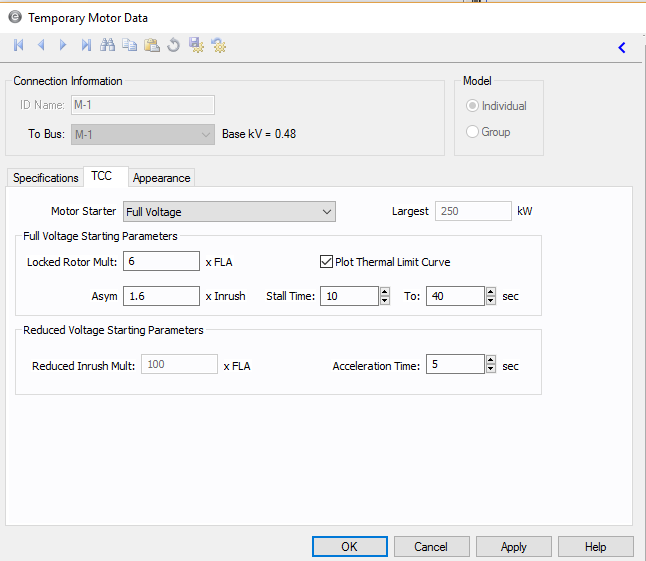

图 4: TCC的临时电机数据对话框
绘图分组电机曲线
当绘制分组电机的起动曲线时，除个别电机所需的其他数据外，你需要指定最大的电机马力。该图假定最大电机正在启动，并且其余电机已经稳态运行。图中的电流计算如下：
加速中：
总安培数=最大电机的堵转电流值+其余电机的FLA
加速后：
总安培数=所有电机的总FLA
绘图分组电机曲线

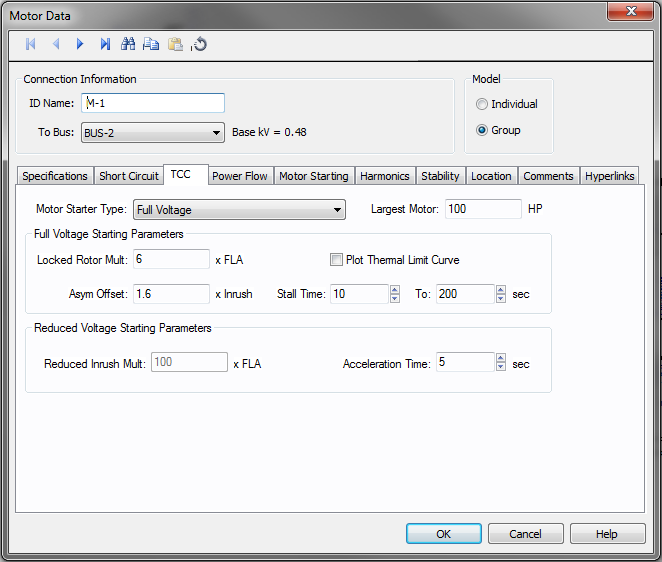

图 5: 分组电机数据
下图显示了两台电动机的起动曲线：
- 共计500马力，单个电机最大100马力的分组电机。
- 单机为100马力的电机启动曲线。

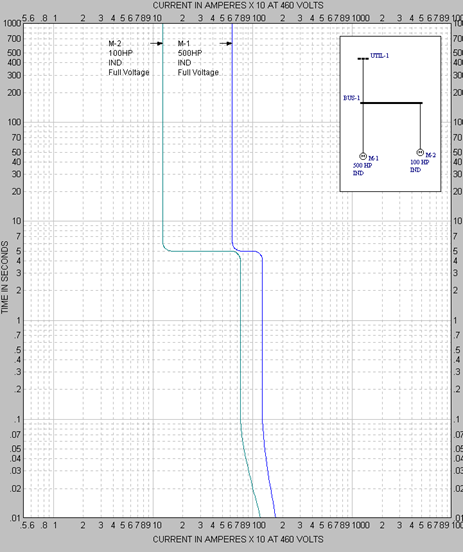

图 6: TCC积100 HP个人汽车与500马力电机分组
绘图分组电机曲线

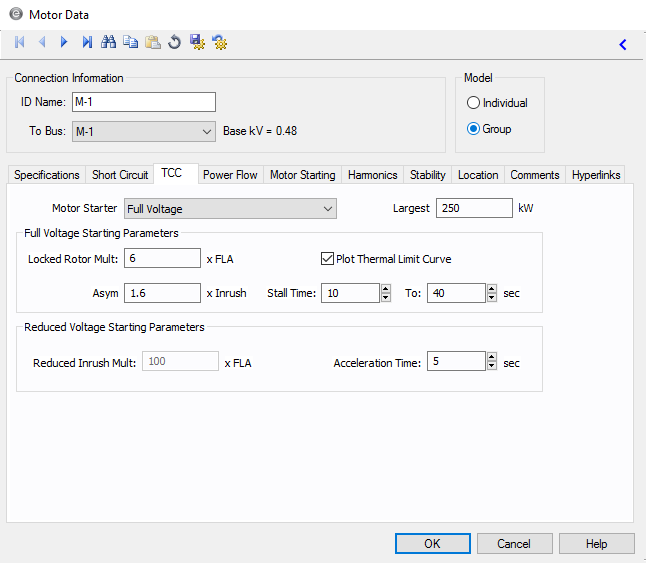

图 7: 分组电机数据
下图显示了两台电动机的起动曲线：
- 共计500马力，单个电机最大100马力的分组电机。
- 100马力的那个电机。

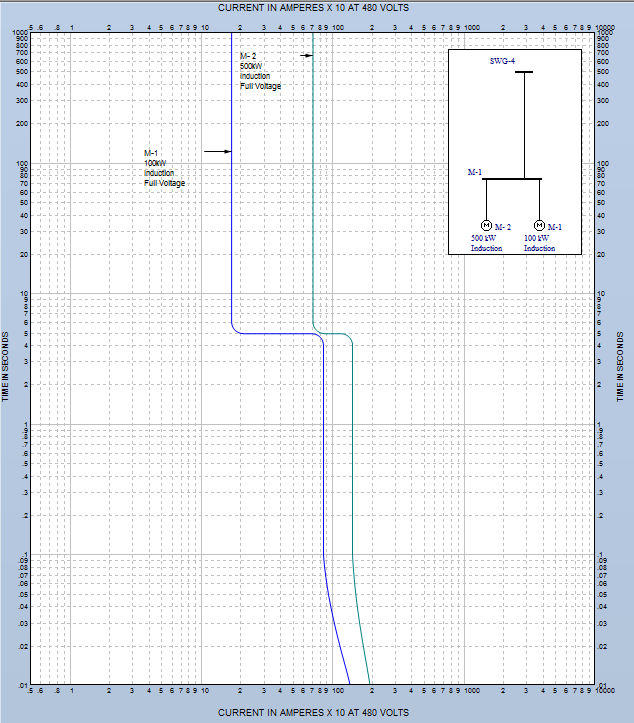

图 8: 100马力的电机与500马力的分组电机的TCC图
