自动协调选项
自动配合选项可以指定你的系统将如何进行配合。选择自动配合选项:
- 在配合的焦点,点击PDC选项,然后选择自动配合选项卡。
- 在配合或者TCC焦点中,点击SmartPDC 下方的箭头,选择SmartPDC 选项。
通用
图 1: 配合选项 - 常规
选项 | 描述 |
---|---|
怎样处理没有数据的保护装置? |
当配合的的保护装置不包含跳闸数据,你可以决定怎样进行处理。选项包括:
|
默认不足数据处理 |
如果因为数据不足,曲线不能与其他设备进行配合,跳闸设置的选择如下。 设置LTPU为:选择负荷电流计算的类型以设置LTPU。下列选项可供选择:
如果为0:如果所选负荷类型电流值等于零,LTPU将按已选定的设置。对于这种情况可选的LTPU选择是最小值, 中等值[Medium]和最大值[Max]。 设置STPU到:如果配合设备的数据不足或配合设备不存在时,选择STPU的设置。可选的STPU选择时最小值, 中间值和最大值。 设置INST到:如果配合设备没有足够的数据或者没有配合设备时,选择INST的设置。可选的STPU选择时最小值, 中间值和最大值。 |
曲线对比精度 |
在曲线间相配合时选择所使用的精确度量。在选择更高的精度将加强配合。三个等级的精确度如下所示。精密默认级别为正常(最快)。
所选的精度等级会影响EasyPower自动协调所选保护装置所需的时间。 |
自动协调分析 |
选择分析:
|
包括协调过程中87%的变压器移 |
当比较星 - 三角变压器线的三角边对线路故障的一次电流和二次电流时,程序将考虑87%系数。 |
仅生成报告,而不改变数据库 |
这使你能查看有关设备的自动配合意见,而无需在临时数据库改变保护装置的设置。如果未选中该复选框,设置将临时在配合功能区中改变。当返回数据库编辑功能区时,如果你想要保存改变,那这些改变需要被储存在数据库。 |
验证热磁脱扣和熔断器额定电流保护设备 |
如果选中该复选框,程序会比较保护电缆或变压器的断路器或熔断器的跳闸电流和额定电流,并报告可能的过载保护问题。 |
变压器
图 2: 自动配合选项 - 变压器
选项 | 描述 |
---|---|
变压器保护NEC要求 |
该表是用于一次电压600V以上变压器的 NEC Table 450-3(A)。该表显示的是变压器的最大额定值或过电流保护设置。你可以在电子表格中更改数值。 |
随着海表温度,使用应用变压器FLA NEC限制 |
当为变压器FLA设置SST时,LTPU是基于下列选择设置的:
|
允许一个设置变压器过去NEC FLA限LTPU选择 |
选中该复选框,通过符合NEC限制的变压器FLA,以增加LTPU设置。如果未选中该复选框,LTPU为原始的设置。 |
应该如何使低压设备的LTPU选择更优? |
可通过与其他防护装置或具有最大变压器FLA的配合,选择LTPU配合。
|
冲击与继电器的最小间隙 |
在高于电压器涌流时间的指定秒数内,设置继电器的时间。 |
线
图 3: 自动配合选项 - 线路
选项 | 描述 |
---|---|
对于LV设备,设置线路载流量保护利用 |
从以下电缆的保护方法中选择:
|
允许LTPU选择一个设置越行载流量限制 |
如果选中该复选框,LTPU被设置为符合电缆载量。根据NEC,当额定电流800A或以下才允许启用。 |
应该如何使低压设备的LTPU选择更优? |
允许你选择配合SST和电缆的方式。
|
公差显示未充分利用的警告之前允许 |
如果设备的跳闸电流低于被指定容差的电缆载流量,报告将指出电缆未被充分利用。 |
负载
图 4: 配合选项 - 负荷
这些选项是用于单一负荷控制配合方式的。
选项 | 描述 |
---|---|
设置LTPU到 |
选择计算负荷电流的类型,用以设置LTPU。下列选项可供选择:
|
设置STPU到 |
与单一负荷配合时,选择如下的STPU设置: 最小值, 中间值, 或者最大值。 |
设置INST到 |
与单一负荷配合时,选择如下的INST设置之: 最小值, 中间值, 或者最大值。 |
电容器
图 5: 自动配合选项 - 电容器
选项 | 描述 |
---|---|
冲击与继电器的最小间隙 |
在电容器的涌流和继电器之间,设置以秒为单位的最小时间间隔,以确保选择性配合。范围是从0.01至10秒。 |
发动机
图 6: 自动配合选项 - 电动机
比较跳闸曲线以设置容差。
选项 | 描述 |
---|---|
额定负载电流 |
当与电动机的额定负载电流(FLA)比较时,跳闸曲线在容差边界外设置。范围为-50%〜50%。 |
LRA |
当与电动机的堵转电流比较时,跳闸曲线在容差边界外设置。范围为-50%〜50%。 |
Asym |
当与电动机的不对称涌流电流比较时,跳闸曲线在容差边界外设置。范围为-50%〜50%。 |
损坏曲线 |
设置介于保护装置跳闸曲线和电动机的热I^ 2T损坏曲线之间的最小差异。范围为-50%〜50%。 注释: 在低压下协调保护装置时,EasyPower假定最大下游电机尺寸为250 HP。 |
保险丝
图 7: 自动配合选项 - 熔断器
选项 | 描述 |
---|---|
平均熔误差 |
只在熔断器曲线处于平均熔断曲线时使用。容差使程序能为熔断器曲线配合设置边界值。容差范围是从-50到50。 |
中继
图 8: 自动配合选项 - 继电器
选项 | 描述 |
---|---|
高压继电器抽头默认 |
当继电器只有电缆作为下游设备时,分接头被设置为电缆的载流量的指定倍数。 |
HV计时表盘,无依赖性 |
当一个继电器没有依赖关系,它的计时表盘被设置为使得该继电器跳闸接近于电流互感器最大短路电流的指定时间。你可以使计时表盘设置在指定值,而不是使其基于短路电流。 |
HV瞬时无相关性 |
瞬时值设置为最大短路电流的指定倍数。 |
最小间隙公差 |
两个继电器之间所需的最小时间差是超程时间、安全边界、辅助继电器时间、和断路器开断时间的总和。在继电器的可用的时间表盘设置可能无法提供所需的确切最小时间差。这个最小容差间隙能让你设置继电器的时间延迟,以达到高于所需的最小时间的指定百分比。例如,两个继电器之间的所需时间差为0.283秒。如果最小容差间隙为20%,该程序让上游继电器时间表盘被设置为使得所述时间差不超过0.33秒(0.283 + 20%)。 |
瞬时安全边界 |
这是用于设置瞬时动作值所需的系数。系数1.1相当于10%的容差。例如,如果下游继电器具有3000安的瞬时动作值,那上游的继电器动作值需要超过3300安(3000 * 1.1)。 |
基于带直流偏置滤波器的变压器短路导通电流的瞬时选择 |
固态继电器通常有直流偏移,因此跳闸特性只基于交流分量的电流。继电器库数据能指示继电器是否有直流偏置滤波器。直流分量可能不被完全筛选。 |
使用计算SC ASYM偏移 |
如果选中此复选框,程序采用计算的非对称电流(直流分量)。如果未选中该复选框,下列字段中指定的偏移将被使用。 |
假设-不平衡系数 |
如果使用计算SC ASYM偏移复选框被选中,规定值将不被使用。 |
没有DC偏移过滤器 |
不具有直流偏移滤波器的继电器,将响应非对称电流。 |
继电器最小时间差距

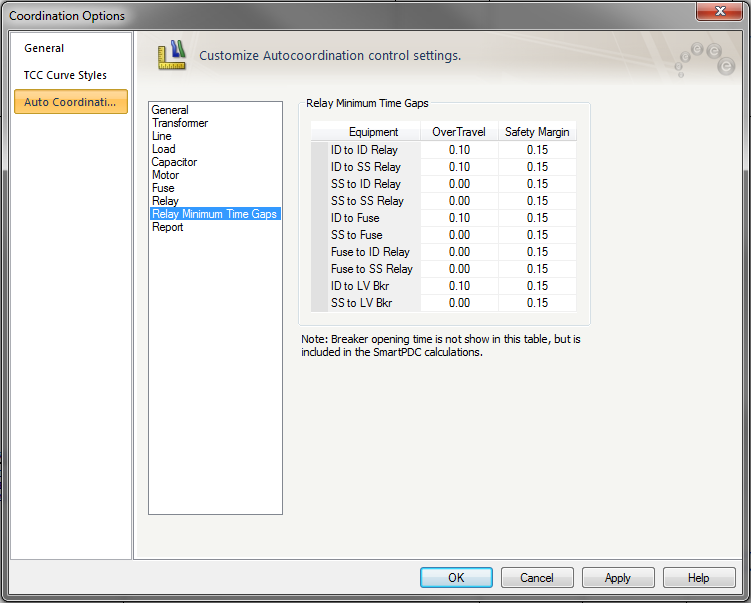

图 9: 自动配合选项 - 继电器最小时间间隔
选项 | 描述 |
---|---|
继电器最小时间差距 |
两个保护装置之间的时间差距是为了确保选择性配合。它是依赖于设备的组合。电子表格列出了由感应盘(ID)和固态(SS)继电器,熔断器和低压断路器组成的保护设备的不同组合。的最小时间间隔是的总和超程, 安全裕度,辅助和断路器断开时间。 |
报告
图 10: 自动协调选项 - 报告
