励磁系统模型
简单的励磁系统
图 1: 简单励磁模型框图
|
参数 |
单位 |
描述 |
|---|---|---|
|
TA |
秒 |
AVR超前时间常数 |
|
TB |
秒 |
AVR滞后时间常数 |
|
TE |
秒 |
励磁时间常数 |
|
K |
pu |
励磁增益 |
|
EMin |
pu |
励磁最小限制 |
|
EMax |
pu |
励磁最大限制 |
IEEE 1型

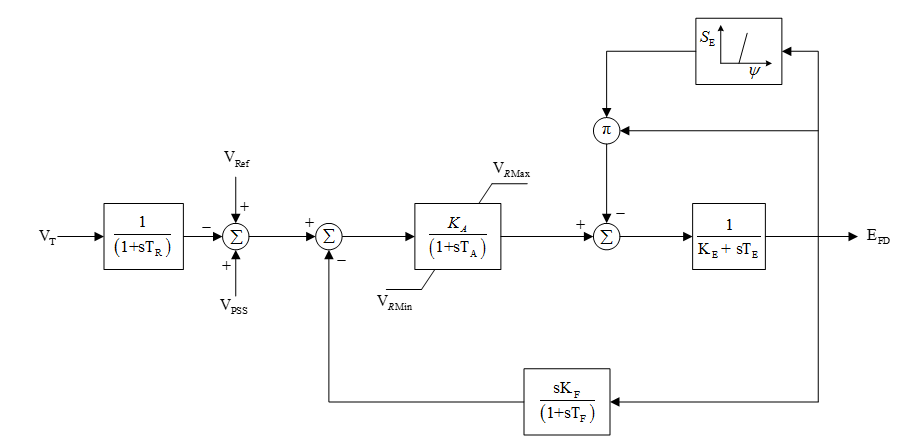

图 2: IEEE 1型模式框图
|
参数 |
单位 |
描述 |
|---|---|---|
|
TR |
秒 |
传感器时间常数 |
|
TA |
秒 |
AVR时间常数 |
|
TE |
秒 |
励磁时间常数 |
|
TF |
秒 |
现场电压反馈时间常数 |
|
KA |
pu |
AVR增益 |
|
KE |
pu |
励磁 KE |
|
KF |
pu |
励磁电压反馈增益 |
|
VR Max |
pu |
AVR最大极限 |
|
VR Min |
pu |
AVR最小极限 |
|
E1 |
pu |
饱和电压点1 |
|
E2 |
pu |
饱和电压点2 |
|
S( E1 ) |
pu |
E1的饱和度 |
|
S( E2 ) |
pu |
饱和度达E2 |
IEEE类型2

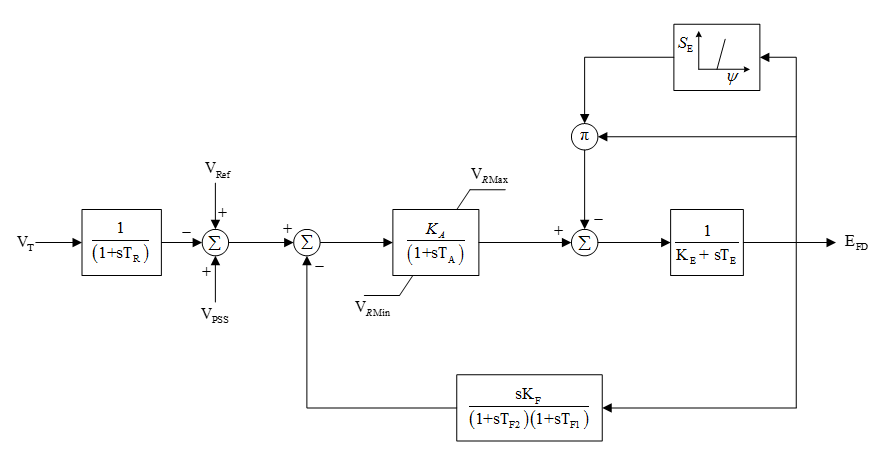

图 3: IEEE 2型模式框图
|
参数 |
单位 |
描述 |
|---|---|---|
|
TR |
秒 |
传感器时间常数 |
|
TA |
秒 |
AVR时间常数 |
|
TE |
秒 |
励磁时间常数 |
|
TF1 |
秒 |
现场电压反馈时间常数1 |
|
TF2 |
秒 |
现场电压反馈时间常数2 |
|
KA |
pu |
AVR增益 |
|
KE |
pu |
励磁 KE |
|
KF |
pu |
励磁电压反馈增益 |
|
VR Max |
pu |
AVR最大极限 |
|
VR Min |
pu |
AVR最小极限 |
|
E1 |
pu |
饱和电压点1 |
|
E2 |
pu |
饱和电压点2 |
|
S( E1 ) |
pu |
E1的饱和度 |
|
S( E2 ) |
pu |
饱和度达E2 |
无刷AC1A类

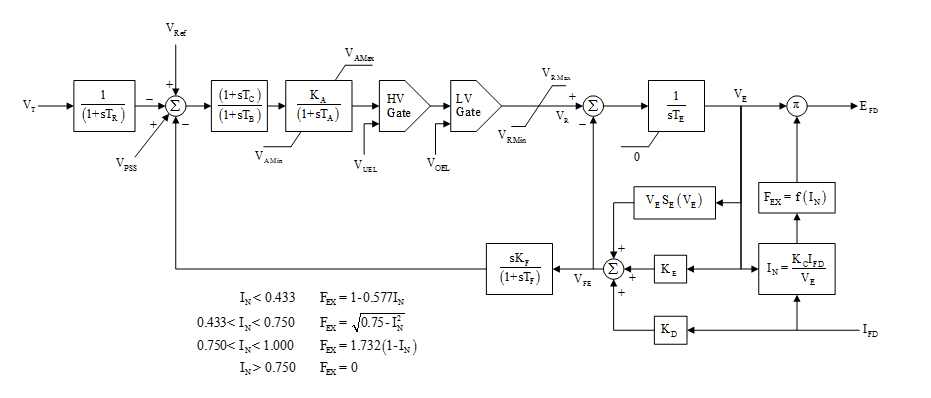

图 4: IEEE AC1A类模型框图
|
参数 |
单位 |
描述 |
|---|---|---|
|
TR |
秒 |
传感器时间常数 |
|
TA |
秒 |
主要AVR时间常数 |
|
TB |
秒 |
二次侧AVR滞后时间常数 |
|
TC |
秒 |
二次侧AVR超前时间常数 |
|
TE |
秒 |
励磁时间常数 |
|
TF |
秒 |
反馈滞后时间常数 |
|
KA |
pu |
一次侧主要AVR增益 |
|
KC |
pu |
励磁KC – 现场电流反馈 |
|
KD |
pu |
励磁KD – 现场电流反馈 |
|
KE |
pu |
励磁 KE |
|
KF |
pu |
反馈增益 |
|
VAMax |
pu |
AVR控制最大值 |
|
VAMin |
pu |
AVR控制最小值 |
|
VRMax |
pu |
稳压器最大值 - 放大器 |
|
VRMin |
pu |
稳压器最小值 - 放大器 |
|
E1 |
pu |
饱和电压点1 |
|
E2 |
pu |
饱和电压点2 |
|
S(E1) |
pu |
E1的饱和度 |
|
S(E2) |
pu |
饱和度达E2 |
|
VUEL |
pu |
固定励磁限制 |
|
VOEL |
pu |
修正过励磁限制 |
无刷AC6A类

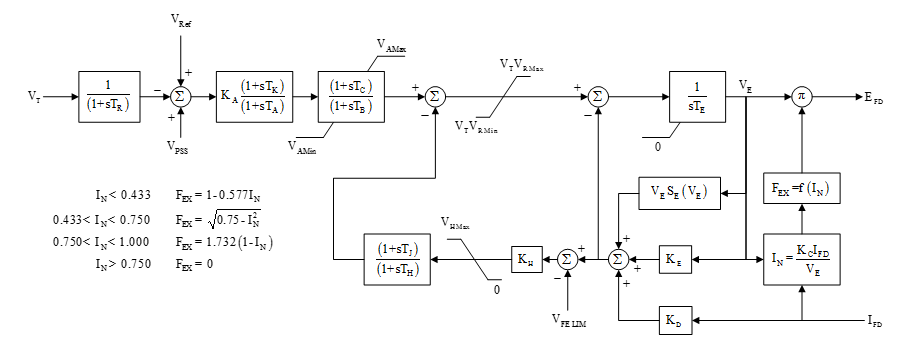

图 5: IEEE AC6A类模型框图
|
参数 |
单位 |
描述 |
|---|---|---|
|
TR |
秒 |
Sensor时间常数 |
|
TK |
秒 |
一次块超前时间常数 |
|
TA |
秒 |
一次块滞后时间常数 |
|
TB |
秒 |
二次块滞后时间常数 |
|
TC |
秒 |
二次块超前时间常数 |
|
TE |
秒 |
励磁时间常数 |
|
TJ |
秒 |
反馈超前时间常数 |
|
TH |
秒 |
反馈滞后时间常数 |
|
KA |
pu |
一次块增益 |
|
KC |
pu |
励磁KC – 现场电流反馈 |
|
KD |
pu |
励磁KD – 现场电流反馈 |
|
KE |
pu |
励磁 KE |
|
KH |
pu |
反馈增益 |
|
VFELim |
pu |
VFE极限值 |
|
VHMax |
pu |
最大反馈 |
|
VAMax |
pu |
AVR控制最大值 |
|
VAMin |
pu |
AVR控制最小值 |
|
VRMax |
pu |
稳压器最大值 - 放大器 |
|
VRMin |
pu |
稳压器最小值 - 放大器 |
|
E1 |
pu |
饱和电压点1 |
|
E2 |
pu |
饱和电压点2 |
|
S(E1) |
pu |
E1的饱和度 |
|
S(E2) |
pu |
饱和度达E2 |
无刷AC8B类

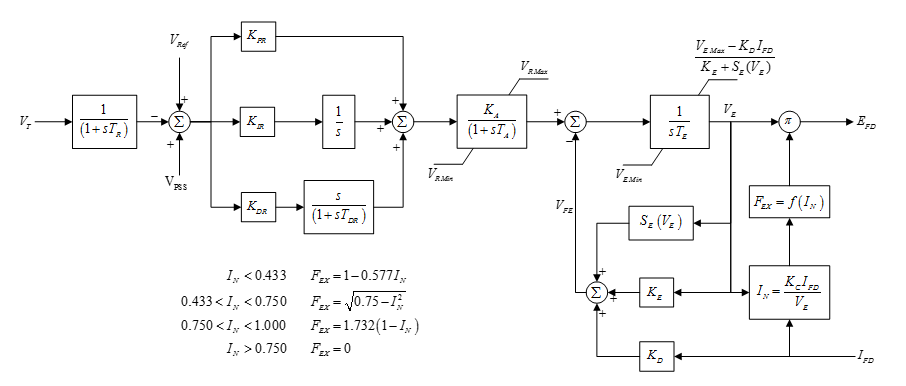

图 6: IEEE AC8B类模型框图
|
参数 |
单位 |
描述 |
|---|---|---|
|
TR |
秒 |
传感器时间常数 |
|
TA |
秒 |
主要AVR时间常数 |
|
TE |
秒 |
励磁时间常数 |
|
TDR |
秒 |
PID控制微分时间常数 |
|
KPR |
pu |
比例增益PID控制 |
|
KIR |
pu |
积分增益PID控制 |
|
KDR |
pu |
微分增益PID控制 |
|
KA |
pu |
主要AVR时间常数 |
|
KC |
pu |
励磁KC – 现场电流反馈 |
|
KD |
pu |
励磁KD – 现场电流反馈 |
|
KE |
pu |
励磁 KE |
|
VR Max |
pu |
稳压器最大值 - 放大器 |
|
VR Min |
pu |
稳压器最小值 - 放大器 |
|
VE Max |
pu |
最大励磁 |
|
VE Min |
pu |
最小励磁 |
|
E1 |
pu |
饱和电压点1 |
|
E2 |
pu |
饱和电压点2 |
|
S(E1) |
pu |
E1的饱和度 |
|
S(E2) |
pu |
饱和度达E2 |
