电机模型
双磁笼感应电动机
图 1: 双笼型异步电动机磁通矢量模型
|
参数 |
单位 |
描述 |
|---|---|---|
|
额定HP |
生命值 |
|
|
额定Eff为 |
百分 |
|
|
额定转速 |
RPM |
|
|
额定电压 |
线电压 |
|
|
额定电流 |
安培 |
|
|
额定功率因数 |
|
|
|
额定转差 |
pu |
额定转差 |
|
起动转矩 |
pu |
起动转矩 |
|
Start Crt |
pu |
启动电流 |
|
Start PF |
|
启动功率因数 |
|
Pull-Out Trq |
pu |
额定牵出转矩 |
|
Ra |
pu |
定子绕组电阻（电枢电阻） |
|
Xl |
pu |
定子漏抗 |
|
X |
pu |
不饱和同步电抗 |
|
X’ |
pu |
不饱和暂态电抗 |
|
X’’ |
pu |
不饱和次暂态电抗 |
|
T’o |
秒 |
暂态开路时间常数 |
|
T’’o |
秒 |
次暂态开路时间常数 |
|
E1 |
pu |
第一饱和电压 |
|
E2 |
pu |
第二饱和电压 |
|
S( E1 ) |
pu |
E1的饱和度 |
|
S( E2 ) |
pu |
饱和度达E2 |
|
H |
kW-Sec / kVA |
发电机和负荷综合惯性时间常数 |
|
Ld Tran Str |
秒 |
负载转移时刻- 开始运行 |
|
Ld Tran Rmp |
秒 |
转移载荷时间- 开始运行 |
|
SoftSt V1 (%) |
百分 |
电机启动时的初始端电压 |
|
SoftSt V2（％） |
百分 |
电机启动T12秒后的中间电压。这定义了第一爬坡斜率。 |
|
SoftSt V3 (%) |
百分 |
电机启动T23秒后结束爬坡时的最终电压。这定义了最终爬坡斜率。 |
|
SoftSt T12 (sec) |
秒 |
V1和V2之间经过的时间 |
|
SoftSt T23 (sec) |
秒 |
时间V2和V3之间经过 |
注意： OC = 开路

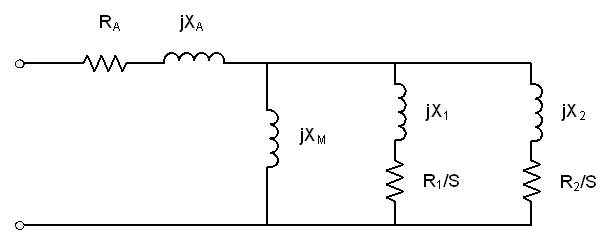

图 2: 双笼型异步电动机阻抗模型 - 1型表
同步电机
图 3: 同步电机模型框图
|
参数 |
单位 |
描述 |
|---|---|---|
|
额定HP |
生命值 |
|
|
额定Eff为 |
百分 |
|
|
额定转速 |
RPM |
|
|
额定电压 |
线电压 |
|
|
额定电流 |
安培 |
|
|
额定功率因数 |
|
|
|
Ra |
pu |
定子绕组电阻（电枢电阻） |
|
Xl |
pu |
定子漏抗 |
|
XD |
pu |
d轴不饱和同步电抗 |
|
Xq |
pu |
q轴不饱和同步电抗 |
|
X’d |
pu |
d轴不饱和暂态电抗 |
|
X’’d = X’’q |
pu |
d和q轴不饱和次暂态电抗 |
|
T’do |
秒 |
d轴暂态开路时间常数 |
|
T''do |
秒 |
d轴次暂态开路时间常数 |
|
T''qo |
秒 |
q轴次暂态开路时间常数 |
|
E1 |
pu |
第一饱和电压 |
|
E2 |
pu |
第二饱和电压 |
|
S( E1 ) |
pu |
E1的饱和度 |
|
S( E2 ) |
pu |
饱和度达E2 |
|
H |
kW-Sec / kVA |
发电机和负荷综合惯性时间常数 |
|
Ld Tran Str |
秒 |
负载转移时刻- 开始运行 |
|
Ld Tran Rmp |
秒 |
转移载荷时间- 开始运行 |
|
EFD App Speed |
百分 |
启动期间励磁施加速度 |
|
EFD App Value |
百分 |
启动期间励磁电压施加值 |
|
Rev Pwr Del |
秒 |
跳闸反向功率检测花费的时间 |
|
SoftSt V1 (%) |
百分 |
电机启动时的初始端电压 |
|
SoftSt V2（％） |
百分 |
电机启动T12秒后的中间电压。这定义了第一爬坡斜率。 |
|
SoftSt V3 (%) |
百分 |
电机启动T23秒后结束爬坡时的最终电压。这定义了最终爬坡斜率。 |
|
SoftSt T12 (sec) |
秒 |
V1和V2之间经过的时间 |
|
SoftSt T23 (sec) |
秒 |
时间V2和V3之间经过 |
