例2：直流环节逆变器与电池银行（UPS）

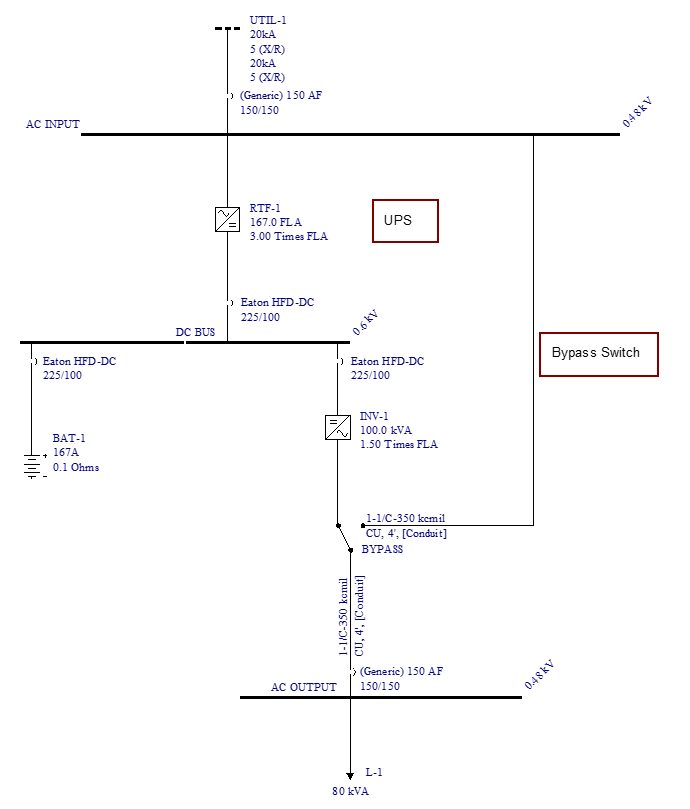

在本例中，我们创建了一个带有电池储能的直流逆变器，可称之为不间断电源。

要查看样品并进行分析每一个，打开示例文件直流环节逆变器与电池Bank.dez位于您的样本目录。

执行以下任务：

1. 选择短路以打开短路功能区。
2. 点击瞬时。
3. 在直流母线上双击以执行该母线的故障计算。请注意，整流器和电池均对故障电流有影响。

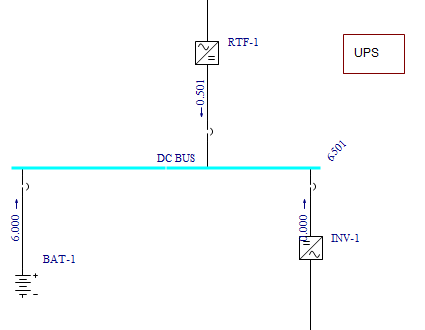

图 2: 直流母线故障结果

4. 在短路功能区中，点击故障母线以使所有母线故障。

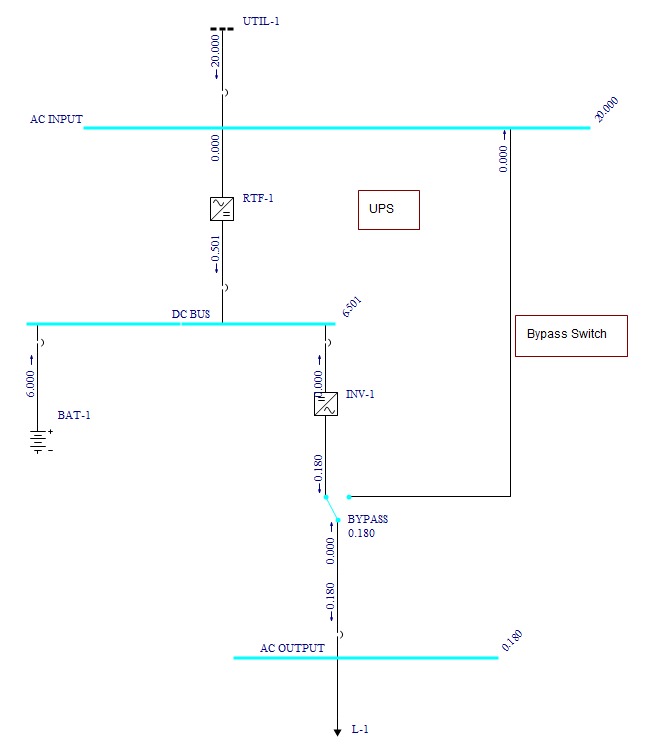

图 3: 故障母线结果

5. 点击 短路选项，然后选择弧闪危害选项卡。注意以下选项。

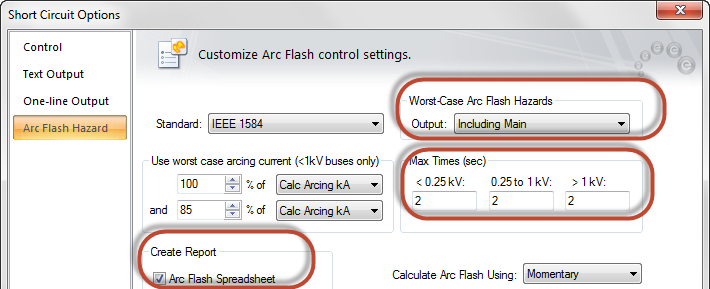

图 4: 短路选项 - 弧闪危害标签选项

6. 关闭短路选项对话框，然后点击弧闪以查看弧闪危害分析结果。

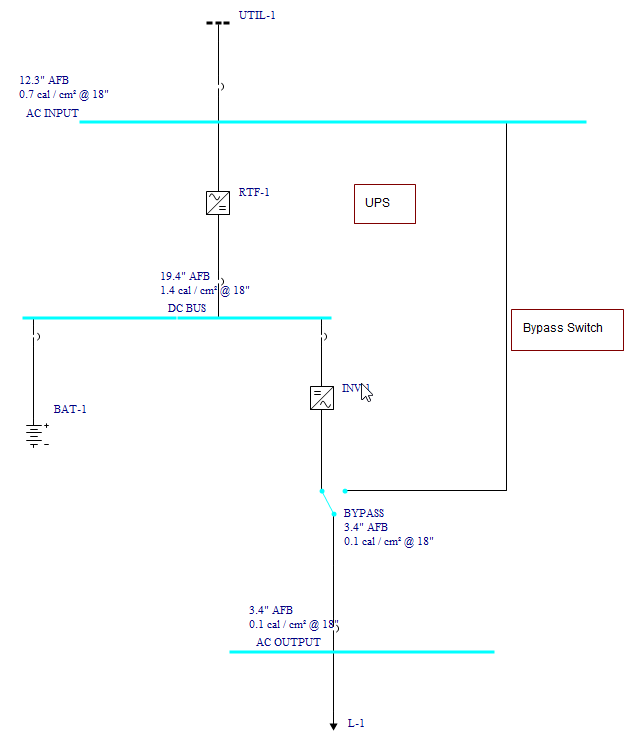

图 5: 电弧闪光危害结果上的单行

7. 按F8以排列弧闪的窗口。

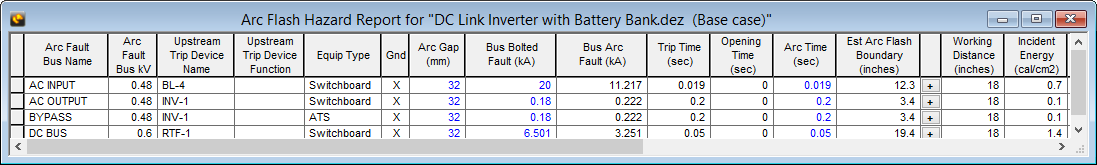

图 6: 对于直流环节逆变器为例弧闪危害报告

8. 在单线图中，双击旁路ATS图标。将开关切换至旁路模式。这是短路时的典型情况。在交流输出母线上弧闪危害结果变化。

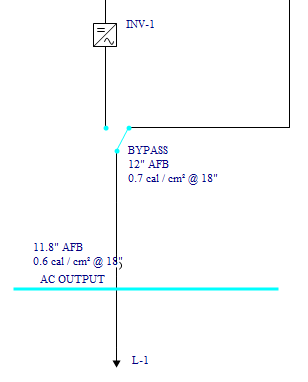

图 7: 电弧闪光危害结果故障电流旁路供电

下一个: 实施例3：光伏发电系统
