教程 - 谐波分析
在本教程中，我们将演示如何使用 频谱中的几个谐波分析功能。这一模块可以分析三个重要的内容，分别是：
- 所有谐波的求和
- 单个谐波电流
- 频率扫描
谐波选项卡
要执行弧闪分析，你必须进入谐波焦点。
- 在文件菜单中，点击打开文件。
- 打开样例目录下的Bigger.dez文件。
- 在单线图窗口上点击
最大化，如果需要的话，可以放大单线图填满整个窗口。 - 在主页选项卡上点击
谐波打开 谐波焦点。
提示： 如果你正在查看起始页，你也可以点击打开单线图。
谐波求和
点击
求和。如下图所示，总谐波失真值显示在单线图中。
图 1: 谐波失真计算
默认情况下，
电流总谐波失真和
电压总谐波失真被选中。单线图上垂直和水平的数值表示总谐波电流畸变率，对角的数值表示总谐波电压畸变率。
在上面的例子中，通过母线-2上电容器的总谐波电流畸变率是10.692安培。母线-2上总谐波电压畸变率[V THD]是0.427％。（电流和电压的单位可以在
谐波选项>单线图输出选项中修改。）
电流平方和的根和
电压平方和的根显示单线图上 I RSS和V RSS的值。 这些包括基波和谐波的电流和电压相当于I RMS和V RMS。在谐波焦点下，每个母线的基波电压假定为标幺值1。（这可以在谐波选项>控制中修改）。每个设备项的基波电流被假定为满载电流额定值或在标幺值电压1下计算出的电流。
附加求和信息也可在单线图上显示：
-
通讯干扰指数 和
电压干扰指数表明对于附近的电话线路可能产生的干扰。 -
电压总和确定与设备(如电容器)峰值电压能力进行比较的峰值电压。 -
损耗表示对单个设备基波和谐波损耗的总和。 -
变压器K因子 和
变压器将额显示了基于ANSI C57.110标准的变压器降额值。 -
导体降额确定谐波存在下导体可承载的最大负荷。
频率扫描
- 双击单线图上的母线-2。下面展示了一个频率扫描的示例。将分隔栏拖动到右侧以查看计算得到的每一个谐波分量的数值。
图 2: 频率扫描
在默认情况下，频率扫描是在母线-2上注入单位电流的情况下得到的。扫描展示了母线2在各个注入电流频率下的电压标幺值。只要注入电流保持为单位电流，这种标幺值电压也可以认为是标幺值阻抗。
- 双击绘图区域以自定义频率扫描窗口。例如，双击曲线上可以指定曲线的样式、颜色和粗细。右键点击绘图窗口可以查看所有可用的绘图格式选项。
- 点击窗口的右上方
关闭按钮来关闭绘图窗口。这将返回到单线图。
求和条形图
- 在单线图中选择一个母线或支路。
- 在 谐波 选项卡中点击
求和条形图。这将打开一个柱状图，其中显示母线电压或支路电流的不同谐波分量。
图 3: 谐波条形图示例
谐波电流
有两种不同的谐波电流解决方案：
- 单一来源的电流
- 所有电源的电流
单一电源的电流
- 如果你正在查看条形图，关闭它来查看单线图窗口。
- 选择母线-2（以使其变为绿色）。
- 单击
单源电流 (单源电流). 你的单线图应显示如下图所示的值。单源电流在只有一个谐波电流注入源的情况下显示系统的电流和电压。在上述情况下，单位五次谐波电流（481安培）注入了母线2。 所得的五次谐波电流（安培）与电压标幺值）显示在单线图上。（注入电流的单位和大小可以在谐波选项对话框中修改。），此信息用于确定特定次谐波电流将如何流动以及什么设备将受到影响.

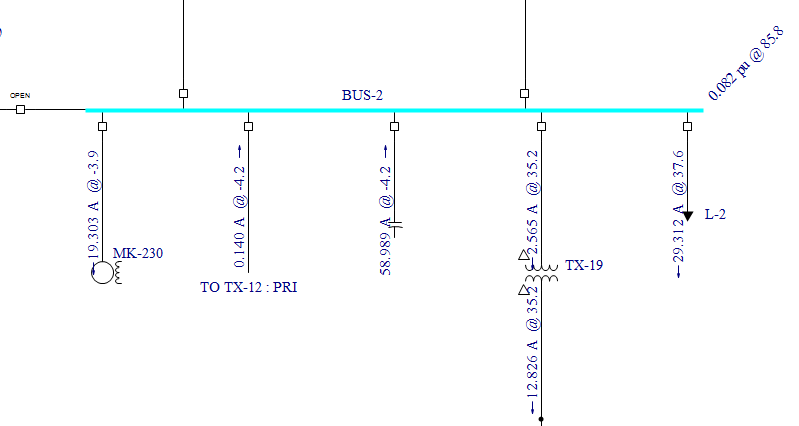

图 4: 基于母线-2注入的五次谐波电流
所有源电流流
- 点击
查找- 选择 。 - 在查找对话框元件种类下面，选择两绕组变压器， 在寻找的元件ID下选择类型TX-4 。
- 点击确定。
- 点击
所有电源（所有电源的电流）。 你的单线图应类似于下图（我们稍稍移动了元件以便更好地显示数字）。

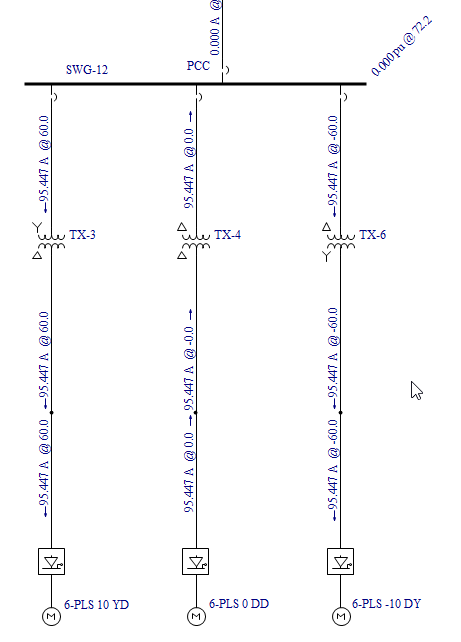

图 5: 基于所有电源注入的第五次谐波电流
SWG-12母线下的电机是一个18脉动电机。每个电机注入一组谐波。（注入的谐波频谱在电机数据数据库对话框中指定。设备库还包含典型的可导入的谐波谱。）电流和电压是根据系统中所有电源产生的谐波注入来计算的。指定的谐波可以在谐波选项 选项中修改。请注意，由于相位抵消，变压器TX-12上没有五次谐波电流。所有电源电流功能决定了所有注入源对于系统的贡献。
谐波文本报告
谐波报告使你能够创建谐波的文字报告。当谐波选项对话框中报表的复选框被选中，每当运行一次 求和或者 电流，程序将生成表格形式的文本报告信息这些报告生成后可以在窗口按钮下选择合适的报告打开。
图 6: 谐波文本报告示例
结论
这是的谐波程序的简要概述。本程序还有其他一些功能，例如IEEE 519验证，滤波器模拟，零序三次谐波计算，多个Y轴的曲线，谐波条形图，潮流计算等等。该帮助主题包括这个以及其他更深入的功能。要打开帮助，请在窗口右上角点击
帮助或按F1键。
