教程 - 短路分析(IEC)

在本教程中，你将看到如何使用用IEC60909计算方法的短路分析的几个功能。

IEC选项

要运行IEC短路分析，你必须设置IEC选项。

1. 在文件菜单中，点击打开文件。

提示： 如果你正在查看起始页，你也可以点击打开单线图。

2. 打开Samples目录下的Simple.dez。
3. 在单线图窗口上点击最大化，如果需要的话，可以放大单线图填满整个窗口。
4. 点击工具，点击选项，然后点击系统 标签。从以下选择：
   • 频率: 50 or 60 Hertz.
   • SC 断路计算方法: 设置这个为 IEC-60909.
   • 单位：你可以将其更改为公制（可选）
   。
5. 在 单线图符号 标签, 核对 基本符号 被设置为 IEC.
6. 点击确定 保存更改。
7. 点击主页 标签，然后点击短路。

计算故障电流

双击BUS-3。母线颜色变为淡蓝色，并显示对称千安培为单位的故障电流。如下图所示，电机贡献1.138 kA，电缆贡献了4.734kA的故障电流。总的母线故障电流是5. 873kA（以45度角示出）。

图 1: 初始短路故障

在短路焦点中有几种不同的方法来设置故障母线：

• 双击母线。
• 选择一个母线或多个母线（这样它们变为绿色），然后点击故障母线。

注意： 要选择单个母线，点击它。要选择多个母线，同时按住Shift键点击每条母线。

• 没有选择任何母线点击故障母线。这将对系统中所有母线中运行批量故障检测，

更改IEC标准时间间隔

后续电流可在EasyPower中计算：

• 初始（瞬间）电流：这是第一个周期的电流。要显示电流结果，点击在短路-IEC选项卡中的 瞬时。
• 0.02秒，0.05秒，0.1秒，>0.25秒的开断电流：​​要显示这些值，请在短路-IEC标签中选择相应的按钮。
• 稳态：显示这些值，单击 稳态. 稳态显示0.5秒以后的电流对于三相故障,稳态电流时基于iec60909 - 0(84)和(85)IEC 60909- 0(84)和(85)的网格网络方程，在计算中不包括马达贡献对于不平衡故障，如果C因子在短路选项中设置为最大值，则包括电机贡献。否则,电机贡献不被包括.

图 2: IEC短路标签 - 间隔

你可以按时间间隔查看最多3种故障电流值。你还可以查看各种形式的的故障电流，例如通过相电流值（A，B，C），或它们的对称分量的值（正序，负序或3倍的零序电流）。在下图中，注意电机电流贡献随着时间间隔瞬间衰减，选中0.05和0.25。

不对称故障

该点计算得到的电流为3相的故障电流。还可以计算非对称故障。根据约定，单相接地故障计算假定A相出现故障。双相接地和相间故障，惯例是B和C为故障相

单线对接地故障

1. 点击接地。绿点代表接地故障。当选择此按钮后，所有后续的故障将为单线对地故障。
2. 只点击初始。该电流将显示为零（见下图）。这是因为变压器（Δ-三角形连接型）和电机不接地。默认地， 显示A相电流。




图 4: 单相接地故障

双线接地故障

1. 点击双相接地。绿点代表接地故障。
2. 随即出现一条消息。回答是 选定故障为B相而不是A相。所有故障现在将设为双相接地故障。
3. 再次双击BUS-3。将显示B相双线路对地故障电流（见下图）。




   图 5: 双相接地故障

线对线故障

1. 点击线到线。黄点代表相故障。现在显示相间故障。
2. 程序显示B相相间故障电流（见下图）。




   图 6: 相间故障

文本报告

1. 选择SC文本报告 。
2. 点击文本输出选项卡，确保​​创建短路报告 已经被勾选，然后点击确定。
3. 点击三相。这将返回到三相故障计算。

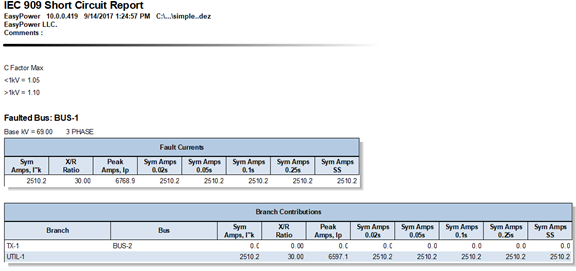

4. 点击故障母线。将创建一个文本报告窗口。你可以通过选择来自窗口按钮中的对于高压瞬时报告“simple.dez（基本情况）”或通过在左下角双击创建窗口图标查看此报告。您的文字报告将和下面的图类似。




   图 7: 短路文本报告

5. 可以通过选择窗口按钮下的Simple.dez返回到单线图。

其他选项

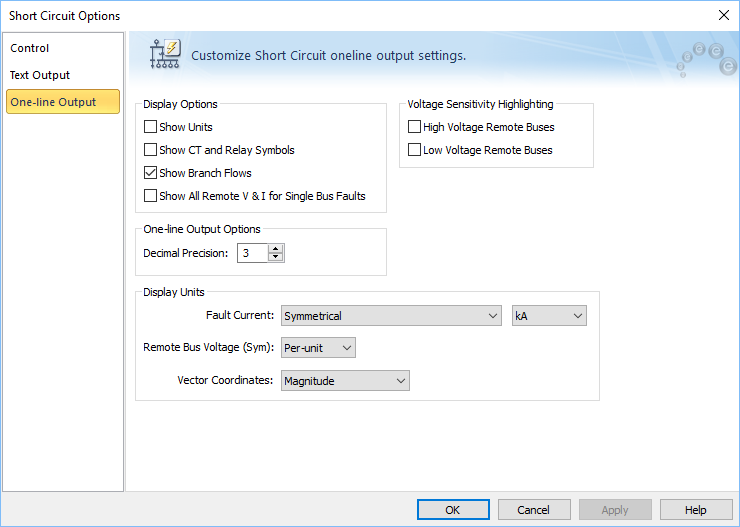

在 短路 - IEC 选项卡, 单击 短路选项,然后单击单线图输出 表.

在此对话框中（如下图所示），你也可以指定显示在单线图中的非对称故障电流或对称峰值电流。你还可以显示在以标幺值和有铭值为单位的故障电流，并显示单位。

结论

这是一个EasyPower的短路分析程序的简要概述。该帮助主题包括这个以及其他更深入的功能。要打开帮助，请在窗口右上角点击 帮助或按F1键。
