运行短路分析
打开短路功能区和故障在一个母线
点击主页标签中的
短路打开短路功能区。
双击右手侧的母线使其发生故障。你应该看到以下结果：
图 1: 运行短路分析
请注意，我们需要对单线图进行一个小的改动来查看结果。
调整单线图成果可读性
向下拖曳各个电机，使得数字能显示在电机和母线之间。
图 2: 调整单线图后文本可读
调整单线图后，你可以使用保存命令保存更新后的排版，即使你仍然在短路功能区。
解释结果
需要注意的是故障母线以蓝色高亮显示。默认结果单位是对称的千安培。(可以点击工具>短路选项>单行输出来改变)故障母线电流为19.490 kA，在母线右侧以45度角显示。变压器的贡献为17.066 kA，电机的贡献为1.250 kA。
如果结果不匹配这些数字，请重新检查数据库中的元件，比较他们是否与本教程对话框中的数字相同。要做到这一点，你必须通过点击
数据库编辑来退回编辑数据库。

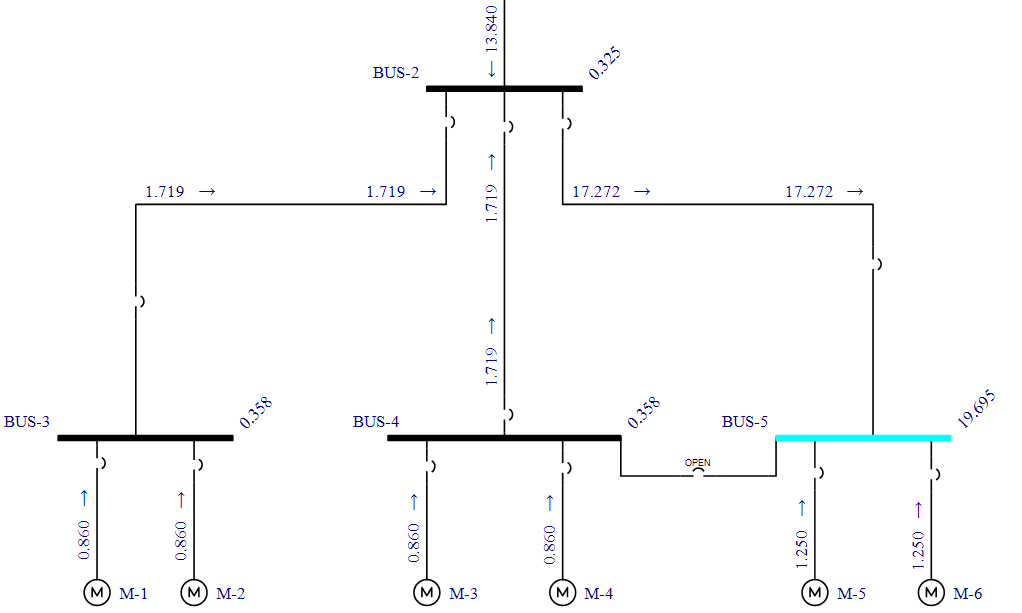

纵观远程电压和电流
让您可以查看远程电压和电流（比上一遇到故障等多重母线）的能力。
当右下角的总线仍然存在故障(蓝色高亮显示)时，单击 短路选项卡上的
Remote V/I在查看所有远程母线的远程电压和电流。
图 3: 纵观远程电压和电流
正如你所看到的，从每个电机0.860千安流向故障右侧母线上。对于远端母线，电压以四十五度角倾斜显示。在这种情况下，该值为0.358单位，或标称约36％。如果需要的话可通过点击SC选项>单线图输出使电压的显示单位变为千伏。
看着中断结果
点击短路标签中的
中断查看中断结果。除了半周期的结果，5周期的中断结果也显示在图上。
图 4: 查看中断结果
若只想看到中断结果，点击
瞬态并关闭瞬态电流的显示。

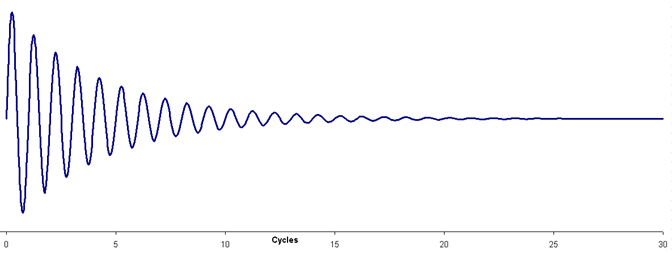

请注意，随着电压的降落和电机时间常数的增加，电机对电流的贡献衰减。这提供了可用于设置继电器电流的明显标志。
图 5: 电机贡献短路电流
