继电器控制熔断器组数据
此对话框包括以下几个区域和选项卡：
产品规格标签
| 选项 | 描述 |
|---|---|
| 绘制TCC | 选中此复选框绘制功能组的TCC。如果未选中该复选框，功能组的TCC不被绘制。然而，如果它们各自的绘制TCC选项被选中，受控熔断器和继电器的TCC会被各自绘制出来。 |
| 控制保险丝 | 功能组的受控熔断器。 |
| 旁路开关 | 功能组的旁路开关。 |
| 感应继电器 | |
| 继电器功能 | 功能组中继电器的继电功能。如果需要，可以改变功能。例如，对于一个多功能继电器，你可以选择满足相或维护相需求的功能（参见继电器控制熔断器组条件继电器控制熔断器组工况了解有关功能需求的更多信息）。 |
| 感应继电器的CT | 功能组中继电器的电流互感器（CT）。 |

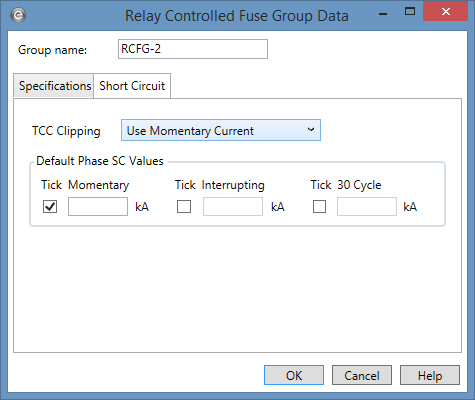

短路选项卡
图 2: 短路选项卡
在本节中输入的数据是用来放置在TCC情节较短路值刻度线。
| 选项 | 描述 |
|---|---|
| TCC剪辑 | 你可以对以千安为单位的断路器的时间电流曲线(TCC)进行剪辑，截取其瞬时（1/2周期）， 5个周期或者30个周期。选择<None>则不会对TCC进行剪裁。 |
| SC刻度线 |
选择相应的复选框，在TCC图上显示的刻度线。你可以显示瞬间， 中断和30周期短路电流值。在短路相电流的字段处分别输入对应的短路电流值（单位为千安）。 这些设定仅用于当在整定配合选项>常规>默认TCC短路电流中的用户指定]被选择时。否则，将自动计算该值。 |
| 默认相短路电流值 |
这些字段中输入的以千安为单位的短路电流值可以在TCC图中显示为电流。 这些设定仅用于当在整定配合选项>常规>默认TCC短路电流中的用户指定]被选择时。否则，将自动计算该值。 |
