从一个单线图绘制TCC曲线
要从单线图绘制时间电流特性（TCC）曲线，你必须先通过点击
在主页选项卡上的配合来输入 配合焦点项。通过以下操作选择想要绘制TCC曲线的设备：
- 通过在元件上点击来选择单个元件。
- 按住Ctrl键并分别选择元件，点击想要绘制的多个元件。
- 拖动鼠标来在想要绘制的多个元件周围拖出一个框。
在选择元件后，点击
绘制TCC。这会导致所选元件的TCC曲线出现在所选元件的单线图旁边。如果没有足够的数据来绘制一个元件，将显示以下信息：
图 1: 元件未完全指定信息
点击是产生一个报告，通知你未指定无法绘出整定配合曲线和数据缺失的元件的区域。如果你点击否， 不会绘制该元件的TCC曲线。如果一个以上的元件被选择绘制TCC曲线，则没有完全指定的元件的TCC图将不会被绘制。

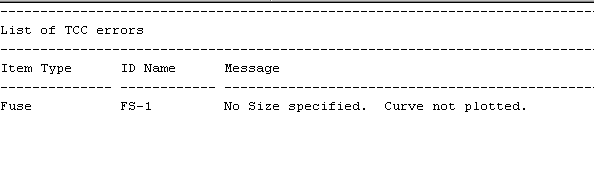

图 2: 未指定数据错误报告
如果所有的数据输入正确，那么会为所有选择了的元件绘制TCC曲线，如下所示。
图 3: TCC曲线协调情节
