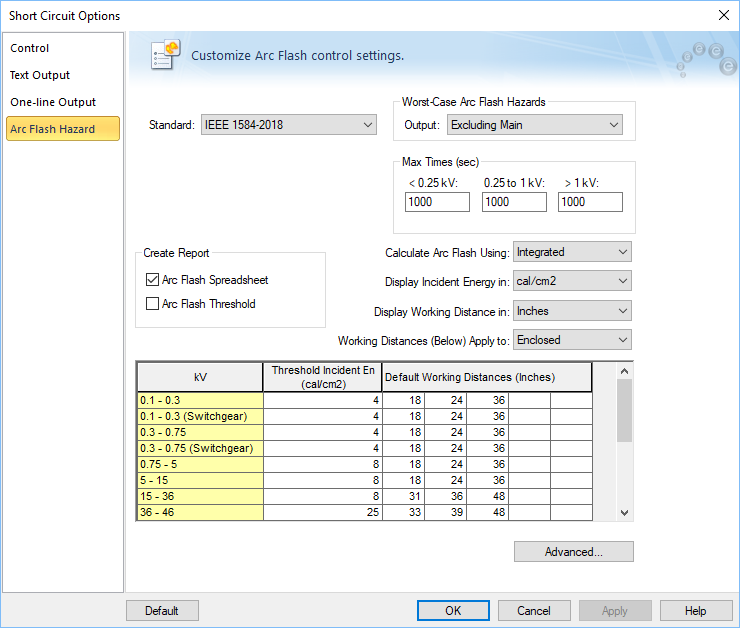

弧闪危害选项

你可以选择以下任意一种计算方法的标准。

• IEEE 1584-2018

该方法基于IEEE 1584-2018 电弧闪发危险计算指南，该指南是2002年原始出版物的修订版。电弧闪发危险的计算取决于设备电压、螺栓故障电流、电弧时间、电极间隙、电极配置和外壳尺寸。在 高级电弧闪蒸选项中.可以选择IEEE模型范围之外的系统的计算方法。参见高级弧闪选项了解更多信息。

• IEEE 1584-2002

该方法基于IEEE 1584-2002《电弧闪发危险计算指南》，包括修订的1584a-2004和1584a- 2011。电弧闪发危险的计算取决于设备电压、螺栓故障电流、电弧时间、电极间隙、设备类型和系统接地。NFPA 70E-2018NFPA 70E-2018工作场所电气安全标准 参照附录D.4中的计算方法。工作场所电气安全标准参照附录D.4中的计算方法。Ralph Lee方法适用于系统电压超过15kv的地方。

• NFPA-70E D.2, D.3 +

在NFPA 70E中，附录D提供了计算弧闪边界和入射能量的计算方法摘要。这些是基于电弧闪试验的经验公式。电弧能量取决于螺栓故障电流、电弧时间和外壳类型等变量。附件引用R. L. Doughty, T. E. Neal和H. L. Floyd, II. 1998年发表的一篇论文中的方程。计算方法详见标准或原论文。

• V7.0增强

V7.0增强方程基于IEEE 1584-2002方程。对IEEE 1584-2002方程的仔细研究表明，在少数情况下，出现了意想不到的结果。示例：

• 可以计算出大于螺栓故障电流的电弧电流，特别是在电压略高于700v的情况下。
• 室外的入射能量可能比封闭式开关柜更严重。
• 在绘制低压方程和高压方程之间的电压范围内的结果时，存在无法解释的不连续现象。

由于这些类型的问题，EasyPower开发了一组增强的弧闪方程，类似于IEEE 1584-2002方程，但解决了这些和其他问题。基于工程判断和与行业测试数据的比较，在大范围的螺栓故障电流和系统电压下，改进方程的结果似乎比IEEE 1584-2002更合理。但是，用户应该知道，不能保证增强的模型比IEEE 1584-2002更准确。该改进方法旨在成为一种工具，用于帮助可能接触电弧闪光的工人选择防护服。

• V6.0增强

V6.0增强方程比V7.0增强方程更早出现。如果您选择使用增强型方程，建议使用V7.0增强型方程。V6.0增强型方程仅供存档之用。

最坏情况下的闪弧危害

获得从故障母线的上游保护装置的燃弧时间。该方案采用协同特性PowerProtector™计算脱扣时间以估计通过保护装置的故障电流。这是最精确的方法。此选项仅当包含在软件中的PowerProtector™功能存在时有效。

选择一个选项以按照如下方式对任意母线评估弧闪危害结果：

• 包括主开关：该选项产生母线本身故障的结果。如果一个主断路器或熔断器保护母线，并且该断路器或熔断器被连接到母线，那么燃弧时间将等于该主设备的脱扣时间。如果一个工人正在母线上或在主断路器/熔断器的负荷端工作，那么输出的该选项适用。然而，如果需要在主断路器/熔断器的线路侧通电工作，输出的该选项则不应使用。
• 不包括主开关：这个选项产生排除了主断路器的跳闸影响的母线上的故障的结果。输出的该选项适用于母线的主断路器的线路侧通电工作的情形。远程上游跳闸装置用于计算燃弧时间。

注释: 配电盘通常包含装在同一个机箱内的主断路器，母线和馈线断路器。打开前盖会将工人暴露在主断路器的线路侧电弧前。为了模拟这种危险，选择主要排除内容选项，从该设备到中断故障处将会成为上游设备。

• 同时(包括和不包括主开关) ：这个选项在总线具有连接在上游侧的主断路器/熔断器的前提下，产生用​​于母线上以及在主断路器/熔断器的线路侧故障的结果。
• 详细：这个选项评估为母线以及附连到和下游从总线所有的保护装置的负载侧端子的结果。

此选项无法用于IEEE 1584-2018.

IEEE 1584建议使用两种方案 - 酮与估计的电弧电流的100％，其他与估计的电弧电流的85％。这是由于这样的事实，即电弧电流是随机的，并且通常情况下根据对估计值的某种比例关系而改变。对于保护装置的反时限过电流特性，小电流的燃弧时间更长。因为电弧故障的能量比电弧电流关于燃弧时间更加敏感，因此获得更精确​​的电​​弧时间是必要的。IEEE 1584提出以85％的电弧电流的初步估算。

使你能够考虑电弧电流的两种情形。计算两个场景和自动报告入射能量的最坏的情况下，从而提供了保守的结果。

IEEE 1584建议电弧电流的100％和85％作为缺省值。你可以通过在字段中输入或使用按钮来增加或减少的值改变这些比率。

当100％或更高的值产生更大的的弧闪故障能量时，文本结果将在弧闪报告表格中显示为黑色。当85％或较低的值产生更大的故障能量时，该文本显示为粉红色。

“最长时间”是指程序用来计算故障能量所需的最长时间。如果按每个装置的时间电流曲线计算的脱扣时间小于指定的最大时间，则使用该设备的脱扣时间。如果设备脱扣时间超过规定的最大时间，则使用“最长时间”值。默认的最大时间为1000秒。

指定在弧闪计算过程中故障电流的大小。之间进行选择瞬间， 中断和30周期故障电流或集成方法。

获取关于这个方法的更多信息 请看 综合方法 .

你可以选择从以下任何工作距离的单位。这也会影响闪弧边界。

• 英寸
• 英尺
• 英寸/英尺：同时以英寸和英尺为单位显示结果。
• mm
• 米
• 毫米/米：同时以毫米和米为单位显示结果。

您可以为露天和封闭的空间分别设置单独的工作距离。选择合适的选项以查看或编辑电子表格中的值。对于中压条件，露天环境中的开关和熔断器可以从更远的​​距离操作。

在 封闭的表中，开关设备有单独的工作距离。这使您能够为开关设备指定不同于其他类型设备的工作距离。

你可以指定是否你想要射入能量显示颜色或J/cm2.

选中此复选框以获取超过在选项中指定的弧闪阈值故障能量的报告。你可以通过指定弧闪危害的选项表格中的值来为各种电压等级指定任意的故障能量作为阈值。单线上所有超出危险阈值的设备将会显示为红色。

你可以对每一个电压等级指定门限故障能量。故障能量超出阈值的设备将在单线输出突中出显示为红色，并且将被记录在弧闪阈值的报告中。这为危险状况提供了即时通知。单线中所有超出故障能量阈值的设备均显示为红色。

在弧闪报告，对于每一个电压等级，你最多可以为其故障能量指定五个工作距离。在单线图输出中，仅有最短工作距离的结果会显示，其具有最高的故障能量。
