自动设计选项

选择你要使用的设计模板。设计模板存储为标准库设计表（Stdlib.mdb）。图书馆有一个名为默认的设计单“一般。”你可以在图书馆创建自己的设计模板。有关创建或编辑设计表的详细信息，请参阅 设计库.

这使你可以查看有关现有设备的设计（规格/评级）的意见，同时不改变设计（数据）。当它没有被选择的时候，设备的规格/等级可以在运行自动设计的时候被改变。

对于那些自动设计的元件创建设备报告单。

选择负载电流计算的类型，以用于设计设备规格。下列选项可供选择：

• 电流连接：所有下游负荷总容量的电流值。
• 需求电流：所有下游负荷总量（千伏安*需求因子）对应的电流值。
• 规程因子电流：使用适当的代码因子与需求因子，根据规程　(如NEC (美国)全国电气规程)。
• 设计电流：使用适当的代码因子和多样性因子和设计乘数计算得到的电流值。
• 用户指定的电流：你可以在你执行自动设计的时候指定电流值。下图是一个你需要在电缆型号为“C-2.”时候输入电流大小的对话框的例子。

电动机控制柜和配电盘的布置表包括不同的组件，如主（断路器/熔断器），母线，馈线断路器/熔断器，馈线电缆等。你可以通过做适当的选择来选择设计哪些元件的规格：

• 设计所有元件的规格
• 设计母线、主要元件和馈线的规格
• 设计母线和主要元件的规格
• 仅设计母线的规格
• 仅设计主要元件的规格

确定MCC规格的时候，在MCC馈线描述中选择启动类型。

当通过设备的估计短路电流值比规定的设备额定短路电流阈值大时，报告给出了一种警告。20％的阈值对应于0.8 *设备等级。

从抽头点到不需要被下游保护装置保护的导线的长度。

选择下列选项之一。这两个系统的设计可以在设计库中指定。

• 三相—三线制:只对选定的电缆进行相位和接地导线的尺寸选择。
• 三相-四线相，中性和接地导线的尺寸为选定的电缆。中性和相的规格相同。

如果电缆长度尚未指定，自动设计功能会自动输入默认的电缆长度。

动作值可调的断路器能被设定为最高和最低的可能的动作值，该值大于或等于设计的电流值。

• 最大可用：选择最高可用设置
• 最小可用：选择最小的可用设置

这个值乘以电机的满负荷电流，提供了起始（涌流）电流。此值在设计电缆规格的时候用于所有电机电路电压降计算。

电缆源端的标幺电压。

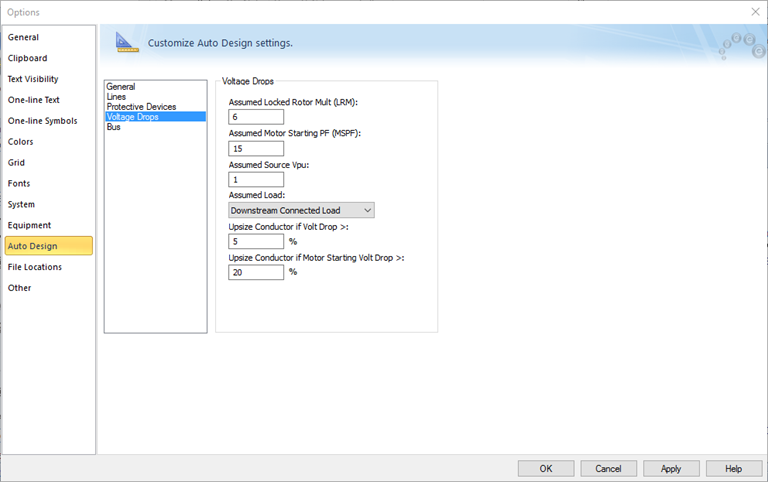

电流计算类型用于电压降计算。选项​​包括：

• 下游代码因子负荷
• 下游连接的负载
• 下游需求负荷
• 下游设计荷载

如果由于负载的原因，电压降大于指定值，该程序选择下一个较大的电缆以保持电压降在规定范围内。为了避免基于电压降提升电缆的规格，编辑栏必须为空。
