例1：样品直流系统

在这个例子中，我们将：

• 查看如何在单线图中连接交流设备与直流设备。
• 通过设备对话框查看数据。这些内容与交流设备对话框相似，仅有少量不同。
• 运行各种分析程序，包括：潮流计算、谐波分析、短路电流计算和弧闪危害。

要查看样例并执行各种分析程序，在你的样例目录中打开DC Bus Example-1.dez样例文件。

单线图中同时包括交流设备与直流设备。整流器RTF-1将交流电变成直流电，为配电盘SWB-DC提供250V直流电。单线图中其他直流元件为电动机、负荷、线缆和断路器。

整流器

在单线图中RTF - 1整流器图标上双击，以打开整流器对话框。

相关区域描述如下。

选项	描述
直流额定电压kV	额定输出（直流）电压为0.25kV（或250V）。
直流额定FLA	额定输出（直流）电流为900A。
二极管/ IGBT /晶闸管	这是一个二极管整流器，其不具有电压控制。其他可选是IGBT和晶闸管，两者都具有电压控制。二极管整流器的直流终端故障电流与交流侧故障电流接近。
IGBT故障点XFLA	这是整流器直流输出终端的故障电流，是直流FLA的多倍。该整流器可供应十倍FLA（9000A）。
IGBT /二极管故障时间	这是整流器能供应故障电流的最大持续时间。其默认值为0.2秒。一些整流器有测量过电流的控制回路，可瞬时关闭输出。

以上描述的字段可用于短路电流计算和弧闪危害分析。但是，你需要在潮流选项卡中输入换向阻抗信息以执行潮流分析。

请注意，没有用于输入额定输入电压或电流的字段。

• 额定输入电压被假定为等于交流侧母线电压。
• 额定输入电流可以由在潮流选项卡中指定的 效率和功率因数来计算。

选择潮流选项卡。

相关区域描述如下。

选项	描述
换向阻抗	这些值将被用于Kimbark等式以计算穿过整流器的潮流。这是线路侧阻抗的估计值。如果整流器有一个专用变压器，则可适用该变压器数据作为一个近似值。如果没有专用变压器，可使用上游变压器的数据。在本例中，上游变压器容量为10kVA，阻抗为5.75%，X/R比值为5.6。 Z1：上游交流回路相对于基准容量的百分比阻抗。 X / R：上游阻抗的X/R比值。 千伏安：基千伏安的阻抗Z1。

在其他领域潮流选项​​卡中直流潮流分析描述DC潮流分析。

注意： 在这些领域潮流标签不仅会影响功率流的解决方案，而不是短路或电弧分析。使用估计方法并不会影响短路电流计算。

直流母线

在SWB-DC母线上双击打开对话框。这与交流母线对话框类似。

相关区域描述如下。

选项	描述
基准电压	这是母线的额定电压。在本例中，它是0.25kV（或250V）。
类型	母线的类型。在本例中，母线类型为配电盘。

直流电缆

在SWG-DC母线下游左侧的C-6线缆上双击以打开对话框

为计算的目的，最重要的区域是抵抗性， 长度，和评分。

选项	描述
电阻（欧姆/ 1000'）RDC（单程长度）	这是每千英尺导体的直流电阻，可用类型、绝缘和规格字段中数据进行计算。可用该值、线缆长度以及并联的线缆数计算总电阻。
长度	必须输入该值以计算的总电阻。
评级（A）	这个值可用类型、绝缘、规格和编号区域中数据进行计算。

直流电动机

在单线图中M-1电动机图标上双击，以打开直流电动机数据对话框。

相关区域描述如下。

选项	描述
R (ohms)	这是包括换向器内电阻的电枢电阻， 是进行短路电流计算时最重要的参数。
生命值	电动机的额定功率。这一参数将在潮流计算中使用。
效率	额定条件下的效率。可用 0.746 * 功率 /效率 计算输入功率。

注意： 额定电压（kV）Ia（电枢电流）以及转速均为铭牌参数，仅供参考。

直流负荷

在单线图中L-1负荷图标上双击，以打开负荷数据对话框。

图 7: 加载数据对话框

在短路电流计算中不考虑负荷，但在潮流计算中将使用负荷。

直流短路电流计算

关闭所有打开的数据对话框，执行短路分析，具体如下：

1. 点击短路以打开短路功能区。
2. 点击瞬时。
3. 点击故障母线。这将使单线图中所有母线故障。

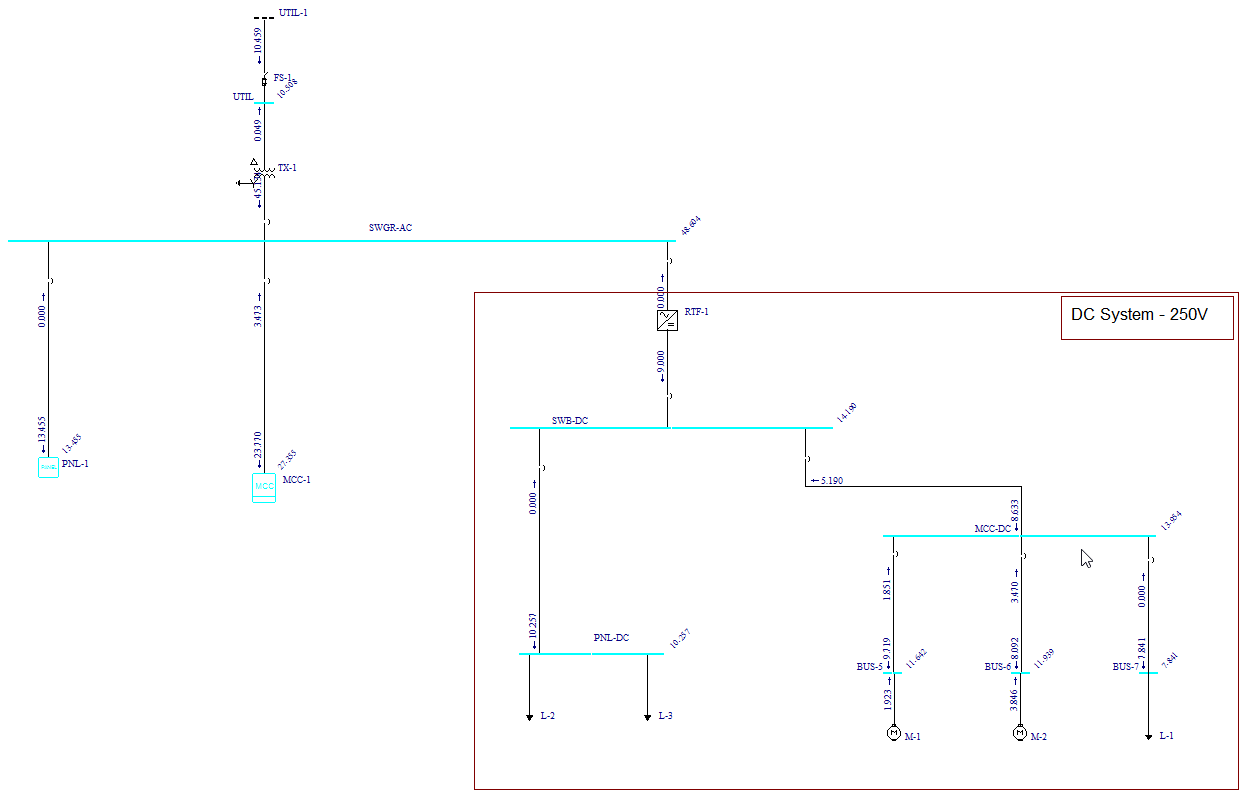

4. 同时查看交流和直流母线。需要注意的是交流和直流的计算同时进行。

直流弧闪计算

1. 点击弧闪以显示弧闪危害的结果。



图 9: 弧闪危害结果

2. 按F8查看弧闪危害报告。



图 10: 弧闪危害报告

直流保护装置的配合

1. 选择一个单线图窗口，然后点击配合以打开配合功能区。
2. 点击打开TCC，选择SWB-DC母线，然后点击打开。直流配电盘上显示的三个断路器的TCC将被绘制。



图 11: 直流断路器的TCC绘制

直流潮流分析

1. 如果你还在查看之前分析的TCC，关闭窗口以回到DC Bus Example-1.dez单线图。
2. 点击潮流。
3. 点击求解以显示单线图上的潮流结果。

图 12: 潮流计算结果

下一个: 例2：直流环节逆变器与电池银行（UPS）
