Figura 1:1 Aplicando uma Falta em uma Barra [Faulting a Bus]
Existem três maneiras de se aplicar uma falta em uma barra. A mais fácil é dar duplo-clique sobre a barra desejada. Uma falta será aplicada em uma barra usando-se as opções selecionadas na aba Curto-Circuito [Short Circuit] e na caixa de diálogo Opções de Curto-Circuito [Short Circuit Options].
Figura 1:1 Aplicando uma Falta em uma Barra [Faulting a Bus]
Os resultados são imediatamente exibidos no unifilar. Neste exemplo, a corrente na barra sob falta é de 16.952 kA, que é mostrada diagonalmente do lado direito da barra. A contribuição do ramo a montante é de 14.616 kA, e a contribuição do motor é de 1.201 kA.
Para visualizar os resultados, selecione o relatório apropriado e formate em Opções de Curto-Circuito [Short Circuit Options] na aba Resultados em Texto [Text Output].
Uma outra maneira de se iniciar uma falta é primeiro selecionar uma barra (a barra ficará em destaque) e a seguir clique em
Aplicar Falta na(s) Barra(s) [Fault Bus(es)]. Você pode selecionar mais do que uma barra para aplicar a falta, se desejado.
Para aplicar falta em todas as barras (falta em lote), clique em Aplicar Falta na(s) Barra(s) [Fault Bus(es)] sem ter selecionado nenhuma barra.
As seguintes correntes podem ser calculadas no EasyPower:
Inicial [Initial] na aba Curto-Circuito [Short Circuit].
Permanente [Steady State] na aba Curto-Circuito [Short Circuit].Você pode visualizar até 3 tipos de valores de corrente de falta por intervalo de tempo.

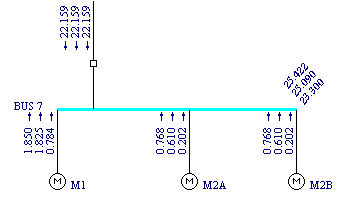

Figura 2:2 Resultados de Curto-Circuito para Vários Intervalos de Tempo
Você também pode ver as correntes de falta de várias formas, tais como os valores de corrente de fase (A, B, C) ou os valores na forma de componentes simétricas (sequência positiva, sequência negativa, sequência zero ou três vezes a sequência zero).

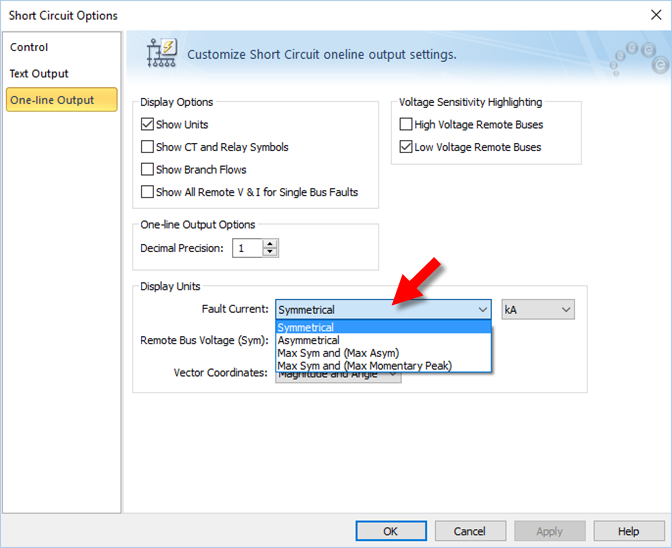

Você também pode exibir as correntes de falta em valores simétricos eficazes ou assimétricos eficazes ou de pico. Para mudar a exibição do tipo de corrente, na aba Curto-Circuito [Short Circuit], clique em
Opções de CC [SC Options], clique na aba Resultados no Unifilar [One-line Output], e a seguir slecione o tipo desejado em Corrente de Falta [Fault Current], como mostrado na figura abaixo. As seguintes opções estão disponíveis:
As três primeiras opções são aplicáveis para qualquer intervalo de tempo, ao passo que a última opção somente é aplicável para correntes iniciais.
Figura 3:3 Opções de Curto-Circuito IEC
