Figura 1:1 Pontos Tempo-COrrente para o Relé IAC-51 da GE para o Dial 1
A maior parte dos dados da característica tempo-corrente [TCC] são introduzidos na biblioteca como pontos tempo-corrente. Uma curva tempo-corrente pode ser representada por um número de pontos de coordenadas tempo e corrente. Ao plotar as curvas, o EasyPower produz uma linha suave apssando através desses pontos. Algumas curvas tempo-corrente de alguns relés são baseados em fórmulas.
A figura abaixo é uma curva tempo-corrente do relé IAC-51 para uma corrente de pickup de 1 A e dial de tempo igual a 1 segundo. Dez pontos foram marcados ao longo da curva. As coordenadas, ou os valores dos pontos tempo-corrente estão indicados entre parênteses.
Esses valores são introduzidos na planilha da Seção 2 (Dial de Tempo) da biblioteca, como mostrado na figura abaixo. Os valores nas linhas mais superiores em amarelo são os valores de corrente. Os valores de tempo correspondentes são introduzidos nas celulas brancas. Os valores de tempo para os pontos mostrados na figura acima foram introduzidos na Linha 2 da planilha abaixo. Os valores de tempo para ajustes em outros diais de tempo são introduzidos nas linhas sucessivas. Favor observar que existe apenas uma linha para os valores de corrente. Entretanto, os valores de tempo para os diferentes ajustes dos diais de tempo devem corresponder com os respectivos valores de corrente.
Figura 2:2 Seção 2 (Dial de Tempo) do Relé.

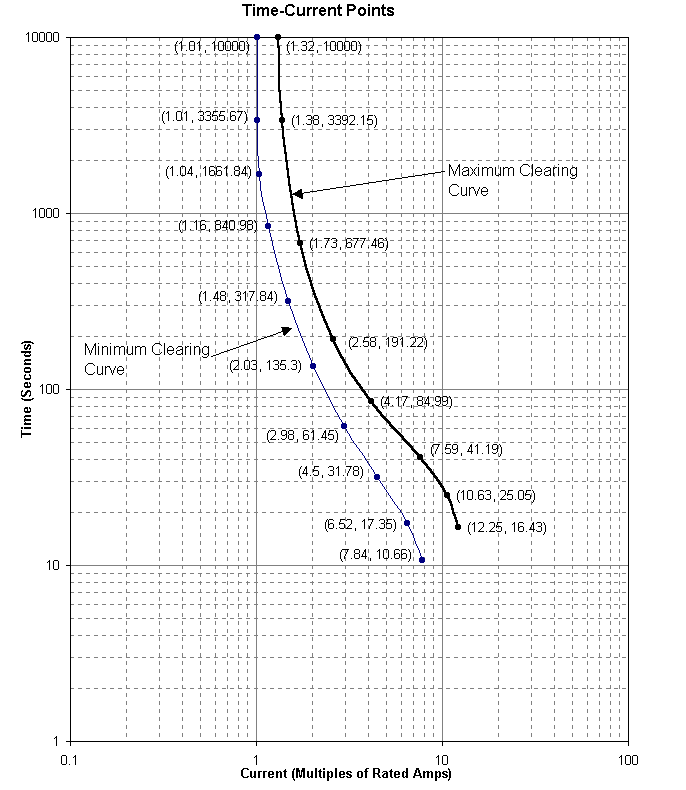

A curva tempo-corrente do disjuntor em caixa moldada Square D KAL 70A e mostrada na figura abaixo. As unidades das coordenadas de corrente estão em multiplos da corrente nominal. Para qualquer valor de corente dado, o disjuntor de caixa moldada pode atuar para qualquer termpo mostrado entre a Curva de Atuação Mínima e a Curva de Atuação Máxima. Os pontos tempo-corrente são mostrados entre parênteses. Qualquer número de pontos pode ser obtido para cada curva. Tipicamente de 8 a 10 pontos são suficientes para representar uma curva.
Os pontos tempo-corrente são introduzidos na planilha na Seção 1 das informações de disjuntor de caixa moldada da biblioteca. As duas primeiras colunas são para a curva de atuação mínima e as duas últimas colunas referem-se à curva de atuação máxima. Voce irá precisar especificar o método de cálculo do pickup. Neste exemplo, o Cálculo do Pickup [Pickup Calculation] é: “Ipu * Ajuste em Ampères” porque a curva tempo-corrente é dada em múltiplos da corrente nominal. Se as curvas tempo-corrente são dadas com os valores de corrente em Ampères, então o Cálculo do Pickup [Pickup Calculation] é com a “Corrente em Ampères" [Current in Amps].”
Figura 3:3 Pontos Tempo-Corrente da Disjuntor de Caixa Moldada Square D KAL 70A
Figura 4:4 Aba Seçao 1 (Térmico) do Disjuntor de Caixa Moldada
Dispositivos tais como Disjuntores de Caixa Moldada (MMCB), disparadores eletrônicos e disparadores não-eletrônicos possuem vários segmentos em suas curvas tempo-corrente. No caso de Disjuntores de Caixa Moldada (MCCB), os dados de atuação da unidade térmica são introduzidos como pontos tempo-corrente, e os dados de atuação da unidade magnética são introduzidos separadamente como uma unidade de atuação com corrente instantânea. Entretanto, para um Disjuntor de Caixa Moldada (MCCB) com unidade de atuação instantânea fixa (não-ajustável), ambas unidades térmica e magnética podem ter seus dados de tempo-corrente introduzidos como um único conjunto de pontos tempo-corrente. Nestes casos, os pontos onde a curva térmica intercepta a curva magnética, duplica-se os pontos tempo-corrente. De forma similar, a duplicação de pontos é realizada para qualquer interseção de linhas com curvas.

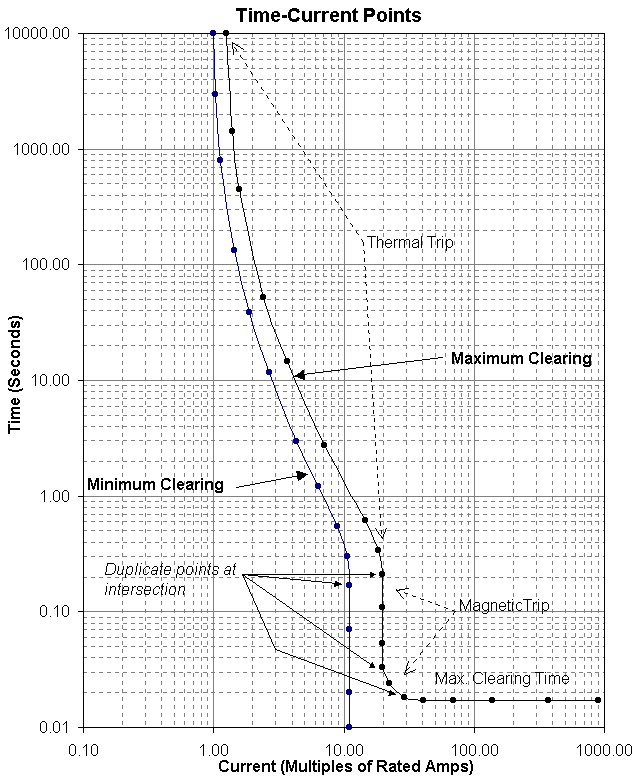

Figura 5:5 Curva Tempo-Corrente do Disjuntor em Caixa Moldada (MCCB) com Atuação Magnética Fixa: Square D EH 100A

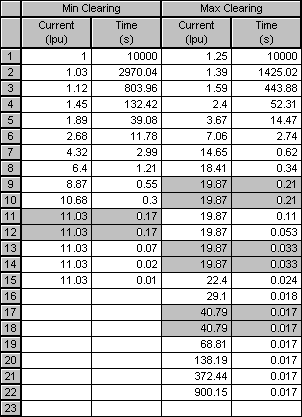

Para as curvas tempo-corrente mostradas acima, a intereseção de pontos é introduzida de forma duplicada na planilha mostrada abaixo. Os dados para isto estão destacados em cinza.
Figura 6:6 Pontos Tempo-Corrente do Square D EH 100A
Em alguns relés digitais, são utilizadas fórmulas para gerar as curvas tempo-corrente. O EasyPower inclui as seguintes fórmulas na biblioteca:
Para entrar com os dados tempo-corrente por fórmula, selecione a fórmula aplicável a partir da caixa Modelo [Model] na Seção 2 das Informações do Relé, como mostrado na figura abaixo.
Figura 7:7 Caixa Modelo para Relés
A figura abaixo é um exemplo da fórmula Basler. A fórmula usada para calcular os pontos tempo-corrente aparecem abaixo do nome do modelo. Os valores usados na fórmula são introduzidos na planilha nos respectivos campos editáveis.
Figura 8:8 Fórmula Basler
Dispositivos de proteção podem ter configurações ajustáveis para o pickup de corrente ou para temporização. Você pode especificar qualquer faixa de ajuste tendo ajuste contínuo ou discreto.
Discreto [Discrete]: A faixa é discreta se existe um número finito de valores discretos para os quais você pode prover o ajuste na configuração. Se você seleciona qualquer faixa como discreta, você pode especificar todos os ajustes possíveis e disponíveis nas linhas da planilha. Por exemplo, se a faixa do Tape de um relé é {0.5, 0.6, 0.8, 1, 1.2, 1.5, 2} então selecione os dados da faixa como "Discreto" e entre os valores dos diferentes tapes em linhas separadas na planilha chamada "Valores". Similarmente, se o dial de tempo de um relé é discreto, selecione "Discreto" na caixa de diálogo. Todos os valores de dial de tempo discretos devem ser introduzidos separadamente em linhas consecutivas na planilha para o dial de tempo.
Contínuo [Continuous]: A faixa é ajustável continuamente se é divisível pelo valor do passo. Quando ajustes são realizados a configuração é incrementada ou decrementada por um valor múltiplo do valor do passo. Quando você selecionar qualquer faixa como contínua, você também deve especificar o valor do passo. Para faixas com ajustes contínuos, é suficiente prover apenas dois ajustes, o valor mínimo e o máximo da faixa. Por exemplo, se o pickup de um relé é continuamente ajustável entre 0.5 e 2 com o menor incremento sendo 0.01, então entre 0.5 como mínimo, 2 como máximo ajuste, o tipo de ajuste entre como contínuo e o valor do passo como sendo 0.01. Quando você entrar com qualquer faixa como contínua, o EasyPower calcula o valor intermediário para o ajuste escohido por interpolação.
