Figura 1:1 Exemplo de Arquivo de Mapeament o Customizado
O EasyPower mapeia automaticamente campos da base de dados da SKM para certos campos no EasyPower. Entretanto, você pode criar o seu mapeamento customizdo próprio, se desejado. Mapeamentos customizados estão disponíveis para os equipamentos mostrados abaixo.
| Tipo de Equipamento | Arquivo de Mapeamento |
|---|---|
| Transformadores de 2-Enrolamentos [2-Winding Transformers] | 2-WindingTransformerMapping.csv |
| Cabos [Cables] | CableMapping.csv |
| Fusíveis [Fuses] | FuseMapping.csv |
| Disjuntores de AT [HV Breakers] | HVBreakerMapping.csv |
| Disjuntores de BT [LV Breakers] | LVBreakerMapping.csv |
| Motores [Motors] | MotorMapping.csv |
| Sobrecarga de Motores | MotorOverloadMapping.csv |
| Quadros | PanelMapping.csv |
| Linhas da Lista de Cargas | ScheduleRowMapping.csv |
| Chaves [Switches] | SwitchMapping.csv |
Os nomes dos arquivos de mapeamento customizados devem ser exatamente como mostrado acima.
Quando você importa os arquivos e tem arquivos de mapeamento customizados, os mapeamentos padrões supridos pelo EasyPower são aplicados primeiro e o mapeamento customizado ocorre depois.
Os componentes são processados na ordem que aparecem na planilha.
Para baixar os arquivos de mapeamento custmizados, faça o seguinte:
http://download.easypower.com/support/SKMImportMappingTemplates.zip
Os arquivos de mapeamento provêem um template a partir da importação de dados é realizada. Os conteúdos são descritos abaixo.

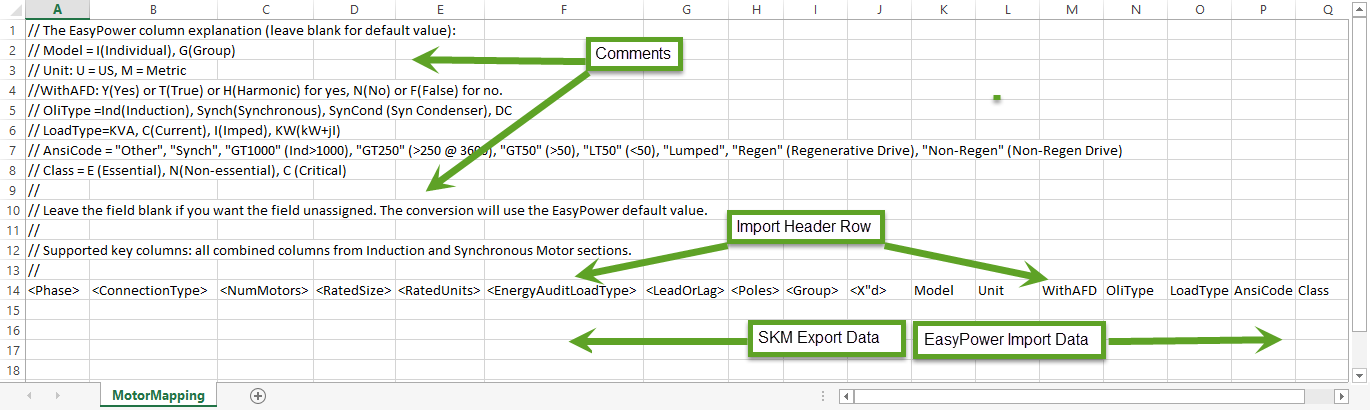

Figura 1:1 Exemplo de Arquivo de Mapeament o Customizado
Diversos arquivos tem seções de comentários que descrevem a importação em mais detalhes. Todas as linhas que começam com barra dupla "//" são colunas de comentários. Elas não são usadas diretamente pelo processo de importação mas provêem informações adicionais sobre as colunas no arquivo de importação.
A linha inferior do texto no arquivo CSV "vazio" customizado é a linha de cabeçalho de importação. Existem dois componentes primários:
As informações que você incluir nas colunas abaixo desta linha determina quais informações serão importadas para o EasyPower.
Quando os arquivos de importação são processados, o EasyPower avalia os valores nos dados da SKM e compara-o com os valores do arquivo de importação CSV customizado. Quando os valores que você especifica no lado esquerdo da planilha (abaixo os textos entre "<>") coincide com os valores exportados do SKM, os valores do lado direito da planilha são importados para o EasyPower nos campos especificados.
Importante: Os mapeamentos são aplicados na ordem que eles aparecem na planilha.
Se existirem nenhum [no] valor especificado sob as colunas de dados da SKM, mas existem informações nas colunas do EasyPower, então a informação do EasyPower é aplicada a todos os componentes daquele tipo. A premissa é que se você não especificar qualquer critério da SKM, você deseja aplicar a informação a todos os componentes.
O exemplo abaixo demonstra como isto trabalha.

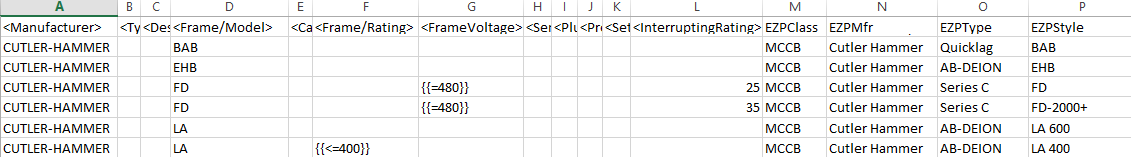

Figura 2:1 Exemplo de Arquivo de Mapeamento
No exemplo, na primeira linha onde a coluna <Manufacturer> (fabricante) é igual a CUTLER-HAMMER no SKM e o <Frame/Model> (tamanho/modelo) é igual a BAB, então:
Na próxima linha, a coluna <Frame/Model> (Tamanho/Modelo) no SKM é EHB, mas os componentes da outra linha são os mesmos da primeira linha. Neste caso, a classe e o fabricante são os mesmos, mas:
Observe que existem duas linhas com <FrameVoltage> (tensão do disjuntor) configurado para {{=480}}, com dois valores diferentes de <InterruptingRating> (capacidade de interrupção). Neste caso, ambos os disjuntores irão coincidir com um Tipo EasyPower mas:
Nas ultimas duas linhas:
Os arquivos de mapeamento customizados são modificados usando o Microsoft Excel. A seguir alguns valores que você pode usar.
| Valor | Resultado |
|---|---|
| Texto | Importa o texto no campo correlato do EasyPower se todos os outros valores de importação são válidos. |
| Número | Importa o número no campo correlato do EasyPower e todos os outros valores de importação são válidos. |
| {{=xxx}} |
Compara o valor no arquivo de exportação do SKM com o valor do arquivo CSV. Se os valores são iguais, o critério e considerado como atendido. Por exemplo, se o valor no arquivo de exportaçao da SKM é 480 e se o valor no arquivo CSV é {{=480}}, e todos os outros valores de importação são válidos, os valores especificados pelo EasyPower serão importados. Nota: As chaves são necessárias. Os valores de comparação não são limitados a 3 caracteres - isto está sendo usado apenas como exemplo. |
| {{<=xxx}} |
Compara o valor no arquivo de exportação do SKM com o valor do arquivo CSV. Se os valores são maiores do que ou iguais, o critério e considerado como atendido. Por exemplo, se o valor no arquivo de exportação do SKM é 400 e o valor no arquivo CSV é {{<=200}}, e todos os outros valores de importação são válidos, os valores especificados pelo EasyPower serão importados. Nota: As chaves são necessárias. Os valores de comparação não são limitados a 3 caracteres - isto está sendo usado apenas como exemplo. |
| {{>xxx}} |
Compara o valor no arquivo de exportação do SKM com o valor do arquivo CSV. Se o valor de exportação do SK Mé maior do que, o critério é considerado atendido. Por exemplo, se o valor do arquivo de exportação da SKM é 200 e o valor do arquivo CSV é {{>250}}, e todos os outros valores de importação são válidos, os valores especificados pelo EasyPower serão importados. Nota: As chaves são necessárias. Os valores de comparação não são limitados a 3 caracteres - isto está sendo usado apenas como exemplo. |
| {{%xxx}} |
Compara o valor no arquivo de exportação do SKM com o valor do arquivo CSV. Se os valores contém os mesmos caracteres (incluindo valores que contém caracteres adicionais), o critério é considerado atendido. Por exemplo, se os valores no arquivo de exportação da SKM é "disjuntor" ["circuit breaker"] e o valor no arquivo CSV é {{%circuit}}, e todos os outros valores de importação são válidos, os valores especificados peloEasyPower serão importados. Nota: As chaves são necessárias. Os valores de comparação não são limitados a 3 caracteres - isto está sendo usado apenas como exemplo. |
| xxxx, xxxx |
Compara o valor no arquivo de exportação do SKM com o valor do arquivo CSV. Se os valores contém qualquer conjunto de caracteres, o critério é considerado atendido. Você pode ter vários valores separados por vírgulas. Por exemplo, se o valor no arquivo de exportação da SKM é circuito ["circuit"] e o valor no arquivo CSV é "disjuntor" ["circuit, breaker"] e todos os outros valores de importação são válidos, os valores especificados pelo EasyPower serão importados. |
Você também pode mapear dados mapeados SKM em campos existentes no EasyPower. Para fazer isso, clua o nome do campo de exportação SKM, incluindo "<>", sob a coluna na qual você quer que os dados sejam importados.
Por exemplo, assuma que você tem uma coluna na exportação do SKM identificada como <Circuit Notes> (Observações do Circuito) e você quer que o conteúdo dos valores de exportação sejam colocados no campo "LoadLocation" (local da carga) do EasyPower para todos os componentes para aquele tipo de equipamento. A planilha iria parecer como isto:
Figura 3:1 Exemplo de Importação do EasyPower de uma Exportação da SKM
Neste exemplo, quaisquer observações que existam no campo Observações do Circuito SKM serão importados para o EasyPower no campo Load Location (Local da Carga) para todos os componentes mapeados (todos os componentes são atualizados porque nenhum critério de mapeamento foi especificado nas colunas de exportação do SKM).
Você pode fazer esse tipo de mapeamento com qualquer dos campos de exportação do SKM.
