Esta caixa de diálogo inclui as seguintes áreas e abas:
Figura 1:1 Aba de Especificações [Specifications Tab]
Esta aba lista os equipamentos e configurações necessárias para o grupo funcional. Veja Grupos de Fusíveis Controlados por Relé [Relay Controlled Fuse Groups] e Configurações do Grupo de Fusíveis Controlados por Relé para maiores informações.
| Opção | Descrição |
|---|---|
| Plotar TCC | Marque esta caixa de seleção para plotar a TCC para o grupo funcional. Se esta caixa de seleção não é marcada, a TCC para o grupo funcional não é plotado. Entretanto, o fusivel controlado e o relé sao plotados individualmente se suas Plotagem de TCC [Plot TCC] estão marcadas. |
| Fusível Controlado [Controlled Fuse] | O fusível controlado para o grupo funcional. |
| Chave de Bupass [Bypass Switch] | A chave para o grupo funcional. |
| Relé Sensor [Sensing Relay] | |
| Função do Relé [Relay Function] | A função do relé para o rele do grupo funcional. Você pode mudar a função, se necessário. Por exemplo, num relé multi-função, você pode escolher uma função qua atenda os requisitos de fase ou de manutenção de fase (veja Condições do Grupo de Fusíveis Controlados por Relé para maiores informações sobre os requisitos das funções.). |
| TC para o Relé Sensor [CT for Sensing Relay] | O transformador de corrente (TC) para o relé no grupo funcional. |

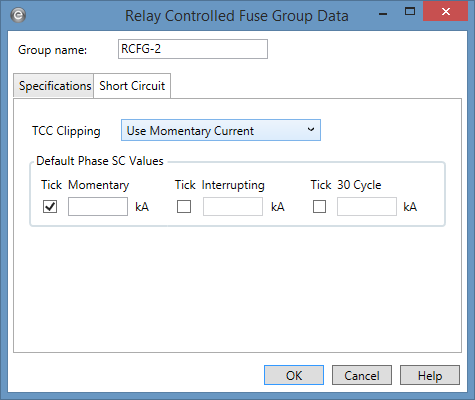

Figura 2:2 Aba de Curto-Circuito
Os dados introduzidos nesta seção são uados para colocar marcas de valores de corrente representando os valores de curto-circuito na TCC.
| Opção | Descrição |
|---|---|
| Corte das Curvas na Folha de Seletividade [TCC Clipping] | Você pode cortar a curva tempo x corrente [TCC] para um disjuntor em uma corrente especificada em kA para Momentâneo [Momentary] (1/2 ciclo), 5-ciclos ou 30-ciclos. Escolhe <Nenhum> [<None>] para evitar o corte das curvas na TCC. |
| Marcação de Corrente de CC |
Marque as caixas de seleção adequadas para mostrar as marcações de corrente na folha de seletividade (TCC). Você pode exibir os valores das correntes de curto-circuito Momentâneo [Momentary], Interrupção [Interrupting] e 30 Ciclos. Entre com os valores correspondentes de curto-circuito em kA nos seus respectivos para os curto-circuitos de fase. Nota: Essas configurações apenas são usadas se Especificado pelo Usuário [User-Specified] está selecionado em Opções de Seletividade > Geral > Correntes de Curto-Circuito Default para Seletividade [Coordination Options > General > Default TCC Short Circuit Currents]. Caso contrário, os valores são calculados automaticamente. |
| Valores de CC de Fase Default [Default Phase SC Values] |
Os valores de curto-circuito introduzidos em kA nestes campos podem ser exibidos nas folhas de seletividade de fase. Nota: Essas configurações apenas são usadas se Especificado pelo Usuário [User-Specified] está selecionado em Opções de Seletividade > Geral > Correntes de Curto-Circuito Default para Seletividade [Coordination Options > General > Default TCC Short Circuit Currents]. Caso contrário, os valores são calculados automaticamente. |
|
