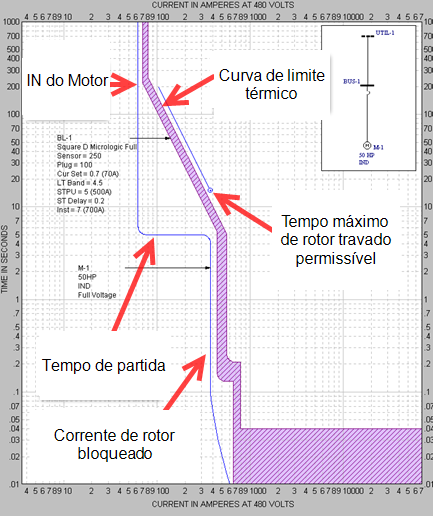

Figura 1:1 Folha de Seletividade com a Curva de Partida do Motor de 50 HP
Você pode plotar curvas de partida de motor na folha de seletividade da seguinte forma:
A plotagem abaixo mostra a curba de partida de um motor de 50 HP bem como a curva do disparador de estado sólido do se respectivo disjuntor. Os parâmetros da corrente de partida do motor são especificadas na caixa de diálogo Dados do Motor [Motor Data]. Apos plotar a folha de seletividade você pode abrir a caixa de diálogo Dados Temporários do Motor [Temporary Motor Data] e alterar os parâmetros da curva de partida do motor.
Figura 1:1 Folha de Seletividade com a Curva de Partida do Motor de 50 HP

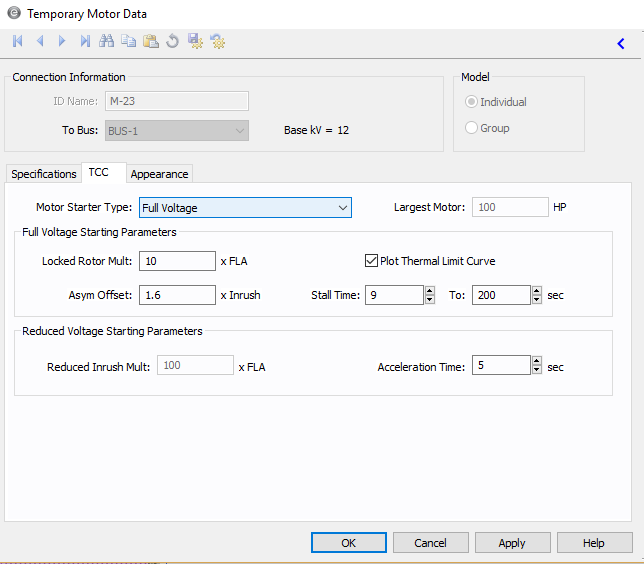

Figura 2:2 Caixa de Diálogo dos Dados Temporários para a Folha de Seletividade [TCC]
A plotagem abaixo mostra a curva de partida de um motor de 250 kW bem como a curva do disparador de estado sólido do respectivo disjuntor.
Figura 3:3 Folha de Seletividade com a Curva de Partida do Motor de 250 kW

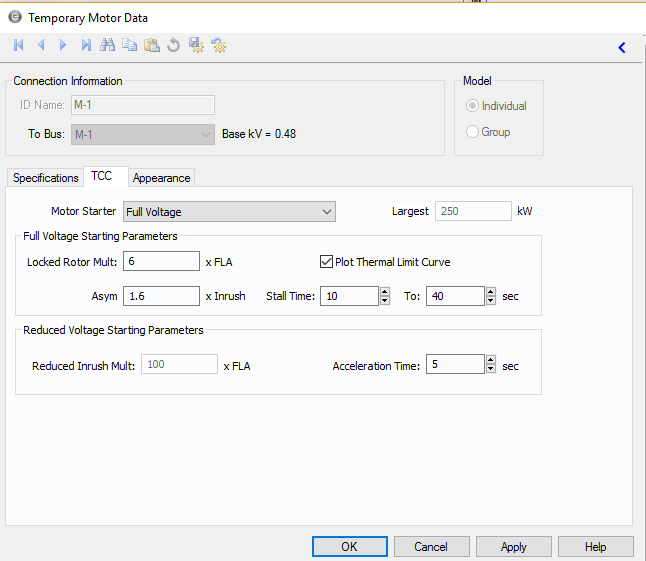

Figura 4:4 Caixa de Diálogo dos Dados Temporários para a Folha de Seletividade [TCC]
Ao plotar a curva de partida para grupos de motores, você precisa especificar o tamanho do maior motor além dos outros dados necessários para os motores individuais. As plotagens assumem o maior motor partindo e o restante das cargas motrizes em regime normal de operação. A corrente plotada na folha é calculada como segue:
Durante a acereleração (partida):
Corrente Total = Corrente de Rotor Bloqueado do Maior Motor + In [FLA] dos demais motores.
Apos a aceleraçao (partida):
Corrente Total = In [FLA] Total de todos os motores.

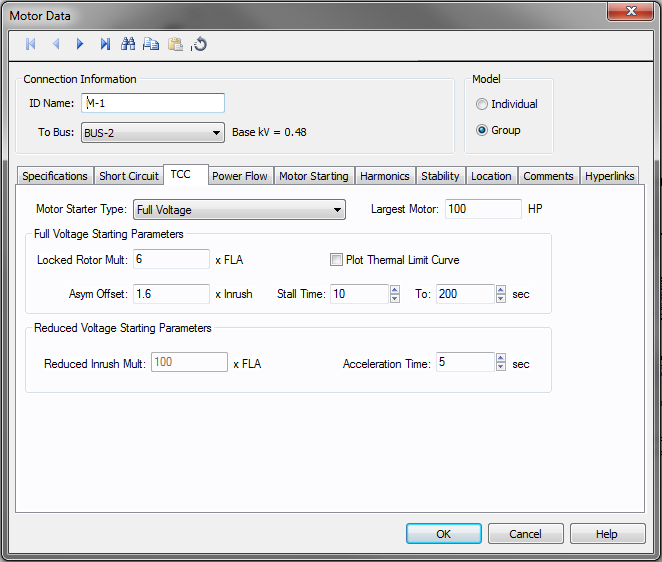

Figura 5:5 Dados do Agrupamento de Motores
A plotagem seguinte mostra as curvas de partida de dois motores:

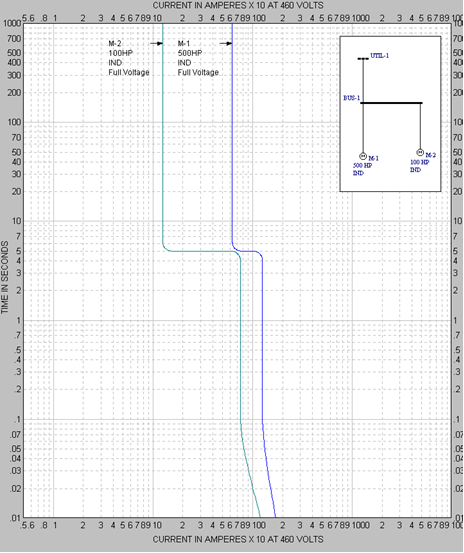

Figura 6:6 Folha de Seletividade para um Motor Individual de 100 HP e de um Agrupamento de Motores de 500 HP

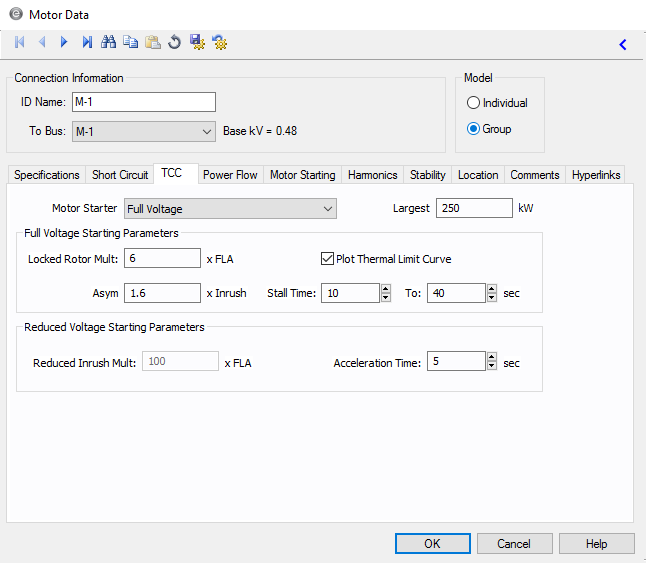

Figura 7:7 Dados do Agrupamento de Motores
A plotagem seguinte mostra as curvas de partida de dois motores:

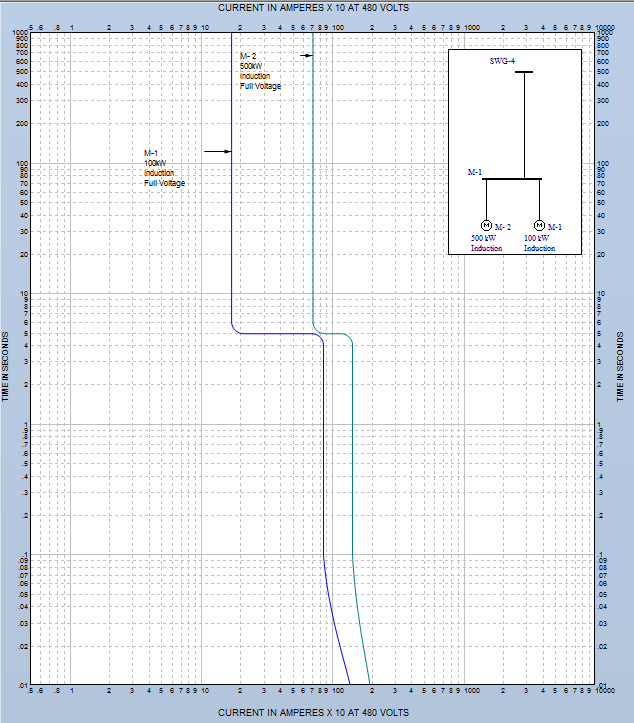

Figura 8:8 Folha de Seletividade para um Motor Individual de 100 kW e de um Agrupamento de Motores de 500 kW
|
