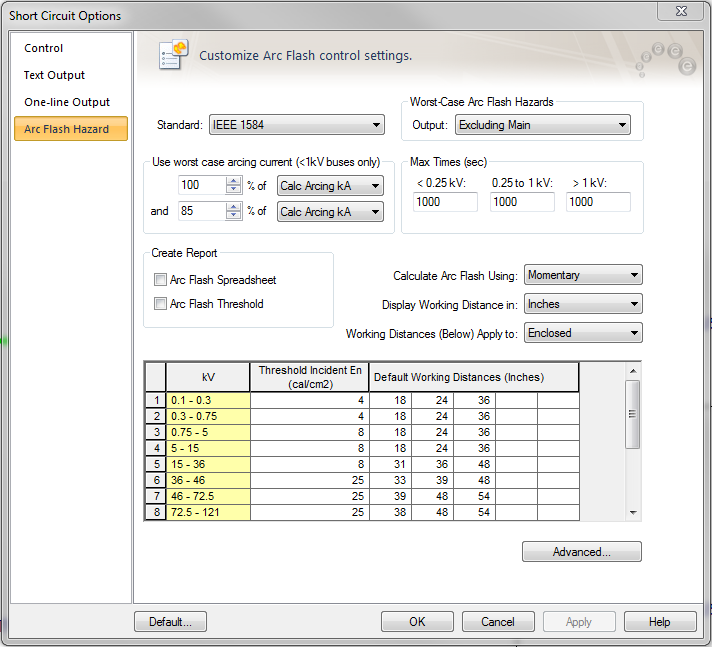

Opções de Risco de Arc  Flash [Arc Flash Hazard Options]

Voce pode escolher uma das seguintes normas como metodologia de cálculo.

• IEEE 1584
• NFPA-70E 2015 D.2, D.3 +
• V7.0 Melhorada [V7.0 Enhanced]
• V6.0 Melhorada [V6.0 Enhanced]

As equações do IEEE 1584 são aplicáveis até 15 kV. Acima de 15 kV, o programa usa o método de Ralph Lee, e o fator de distância "X" e o gap da biblioteca não são aplicados. Este método tem um expoente da distância igual a 2.

Pior Caso de Risco de Arc Flash

O EasyPower obtém o tempo de arco a partir do dispositivo de proteção a montante da barra em falta. O programa usa a ferramenta de seletividade PowerProtector™ para calcular o tempo de atuação para a corrente de falta estimada que passa através do dispositivo de proteção. Este é o método mais preciso. Esta opção funciona somente se você possui o módulo de seletividade PowerProtector™ incluída no seu software EasyPower.

Escolha uma das opções para avaliar os resultados de risco de arc flash em qualquer barra das seguintes maneiras:

• Incluir Entrada [Including Main]: Esta opção conduz aos resultados de falta na própria barra. Se o disjuntor ou fusível de entrada protege a barra e esse disjuntor ou fusível está conectado na barra, então o tempo de arco seria igual ao tempo de atuação para este dispositivo de entrada. Se o profissional está trabalhando na barra ou no lado da carga do disjuntor/fusível de entrada, então esta opção de saida se aplica. Entretanto, essa opção de saída não deve ser usada se trabalho energizado se faz necessário do lado da linha do disjuntor/fusível de entrada.
• Excluir a Entrada [Excluding Main]: Esta opção conduz a resultados para faltas na barra exlcuindo o efeito da atuação do disjuntor de entrada. Esta opção de saída é aplicavel a trabalhos energizados no lado da linha do disjuntor de entrada de barra. O dispositivo de atuação remoto à montante é usado para calcular o tempo de arco.

Nota: Os painéis tem tipicamente um disjuntor de entrada, os barramentos principais e os disjuntores de saída todos dentro do mesmo invólucro. Abrindo a tampa frontal iria expor o trabalhador a um arco do lado da linha do disjuntor de entrada. Para simular o risco de arc flash, escolha a opção de Excluir a Entrada [Excluding Main], uma vez que o dispositivo que irá interromper as faltas teriam que estar num dispositivo a montante.

• Ambas (Incl & Exc Entrada) [Both (Incl & Excl Main)]: Esta opção produz resultados tanto para faltas do lado barra como do lado da linha em relação ao disjuntor/fusivel de entrada, considerando que a barra possui um disjuntor/fusível a montante da entrada.
• Detalhado [Detailed]: Esta opção avalia os resultados tanto para a barra como os terminais do lado da carga de todos os dispositivos de proteção anexados e abaixo da barra.

O IEEE 1584 recomenda a utilização de dois cenários, um com 100% da corrente estimada de arco e outro com 85% da corrente estimada de arco. Isto se deve ao fato de que as correntes de arco podem ser randômicas e usualmente variam um pouco em relação ao valor estimado. Para dispositivos de proteção de sobrecorrente de tempo inverso, o tempo de arco é maior para correntes menores do que para correntes maiores. Uma vez que a energia incidente durante as faltas por arco é mais sensível ao tempo de arco do que para a corrente de arco, é necessário se obter tempos de arcos mais precisos. O IEEE 1584 propõe usar 85% do valor inicialmente estimado para a corrente de arco.

O EasyPower permite você considerar dois cenarios de corrente de arco. O EasyPower calcula ambos os cenários e automaticamente reporta o pior caso de energia incidente, provendo assim resultados mais conservativos.

Como default o IEEE 1584 recomenda os valores de 100% e 85% da corrente de arco. Você pode alterar essas relações digitando nesses campos ou usando o botão para aumentar ou diminuir este valor.

Quando 100% ou valores maiores produzirem uma energia incidente de arc flash maiores, então os resultados de texto são mostrados em preto na planilha do Relatório de  Arc Flash. Quando 85% ou valores menores produzir energia incidentes maiores, os resultados são mostrado em cor de rosa.

O Tempo Máx é o máximo tempo que o programa usa para calcular a energia incidente. Se o tempo de atuação calculado para a seletividade é menor do que o tempo maximo especificado, então o tempo de atuação do dispositivo é usado. Se o tempo de atuação excede o limite de tempo máximo especificado, então o valor do Tempo Máx é usado. O valor máximo default é de 1000 segundos.

Especifica o valor da corrente de falta usada durante os calculos de arc flash. Escolha entre as correntes de falta Momentânea [Momentary], Interrupção [Interrupting], e 30 ciclos [30 Cycle] ou o método integrado [Integrated method].

Veja O Método Integrado [The Integrated Method] para informações mais detalhadas sobre este método.

Você pode escolher a unidade para a distância de trabalho por uma das seguintes maneiras. Isto afeta os resultados bem como a região limite de arc flash.

• Polegadas [Inches]
• Pés [Feet]
• Polegadas/Pés [Inches/Feet]: Mostra os resultados em ambas unidades polegadas e pés.
• mm
• Metro [Meter]
• mm/Meter: Mostra os resultados em ambas unidades mm e metros.

Você pode especificar distâncias de trabalho separadas para ar aberto e para espaços fechados. Selecione a escolha apropriada para visualizar ou editar os valores na planilha. Tipicamente para média tensão, chaves e fuses em ar aberto podem ser operados para distâncias maiores.

Marque esta caixa para obeter um relatório das barras que excedem o o limite de energia incidente de arc flash especificada nas opções. Você pode especificar qualquer energia incidente como sendo o limite para vários níveis de tensãi digitando os valores na planilha em Opções de Risco Arc Flash. Todos os equipamentos que excedem os limites de risco serão mostrados em vermelho no unifilar.

Para todos os níveis de tensão você pode especificar a energia incidente limite. Equipamentos com energia incidente que excedam os valores limites serão evidenciados em vermelho na tela de visualização do unifilare eles serão reportados no Relatorio Limites de Arc Flash. Isto sinaliza uma notificaçao instantânea de uma condição de perigo. Todos os equipamentos com energia incidente que exceda os valores limites são mostrados em vermelho no unifilar.

Para cada nível de tensão, voce pode especificar até cinco distâncias de trabalho para a qual a energia incidente será calculada e apresentada no Relatório de Arc Flash. Na visualização dos resultados no unifilar, serão mostrados somente para a menores distância de trabalho, que é a que apresenta a maior energia incidente.
