Opções de Seletividade Automatizada [Auto Coordination Options]

Opções de Seletividade Automatizada [Auto Coordination Options] habilita você a especificar como o seu sistema será coordenado. Para escolher as opções de seletividade automatizada:

Geral

Figura 1:1 Opções de Seletividade -  Geral

Opção Descrição

Como você quer manipular os dispositivos de proteção sem dados ?

Habilita você a decidir como proceder quando um dispositivo de troteção deve ser coordenado não contiver os ajustes. As escolhas são:

  • Pula Automaticamente o Dispositivo [Automatically Skip Device]: Pula os dispositivos com dados incompletos e procede com outros dispositivos. O dispositivo de proteção não é usado na seletividade. O processo de seletividade automatizada reporta dados incompletos dos dispositivos de proteção sem dados.
  • Cancelar a Simulação da Seletividade Automatizada [Cancel Auto-Coordination Run]: Paralisa todo o processo de seletividade automatizada [Auto-Coordination].
  • Apresentar Mensagem para Pular ou Cancelar [Prompt to Skip or Cancel]: Habilita você a decidir um dos dois métodos durante o processo seletividade automatizada apresentando uma mensagem.

Manipulação dos Dados Insuficientes Default

Os ajustes são feitos como selecionado abaixo, se a curva não pode ser coordenada com outro equipamento devido à insuficiência de dados.

Ajustar o pickup em [Set LTPU to]: Selecione o tipode cálculo de corrente de carga para que o pickup possa ser ajustado. As seguintes opções estão disponíveis:

  • Ampères Conectados [Connected Amps]: Valor em Ampères para os kVA totais de todas as cargas a jusante.
  • Ampères Demandados [Demand Amps]: Valor em Ampères do total das cargas a jusante (kVA * Fator de Demanda).
  • Ampères com Fator do Código [Code Factor Amps]: Valor em Ampères calculado usando fatores do código apropriados e fatores de demanda, seguindo um Código (tal como o NEC).
  • Ampères de Projeto [Design Amps]: Valor em Ampères calculado usando os fator de código apropriado, fator de diversidade e ainda fator de projeto.

Se zero,então [If zero, then]: Se o tipo de carga selecionado possuir corrente zero, o pickup da proteção é então escolhido. Os pickups possiveis de serem escolhidos neste caso serão Min [Min], Médio [Medium], e Máx [Max].

Ajustar pickup de Curta Duração para [Set STPU to]: Escolhe o ajuste para o pickup de tempo curto se o na seletividade deste equipamento não se possui dados suficientes ou se não se possui a seletividade do equipamento. Os pickups de tempo curto possíveis de serem escolhidos são Min [Min], Médio [Medium], e Máx [Max].

Ajustar Inst para [Set INST to]: Escolhe o ajuste para o Instantâneo (Inst) se na seletividade do equipamento não tem informações suficientes ou se não se possui a seletividade do equipamento. Os pickups de tempo curto possíveis de serem escolhidos são Min [Min], Médio [Medium], e Máx [Max].

Precisão na Comparação das Curvas

Escolhe o valor da precisão usada quando se faz seletividade entre curvas. Selecionando-se um nível de precisão maior irá melhorar a seletividade. Existem três níveis de precisão que são mostrados a seguir. O nível de precisão default é o Normal (o mais rápido).

  • Normal (mais rápido)
  • Alto
  • Agressivo (mais lento)

O nível de proteçao escolhido irá afetar o valor do tempo para o EasyPower realizar a seletividade automatizada para cada dispositivo de proteção selecionado.

Análise da Seletividade Automatizada

Escolha o Estudo:

  • Fase Apenas [Phase Only]: A seletividade automatizada irá coordenar apenas os ajustes de fase.
  • Terra Apenas [Ground Only]: A seletividade automatizada irá coordenar apenas os ajustes de terra.
  • Ambas Fase e Terra [Both Phase and Ground]: A seletividade automatizada irá coordenar os ajustes de fase e de terra simultaneamente.

Inclui os 87% devido ao deslocamento angular do transformador durante a seletividade.

O programa irá levar em conta o fator de 87% quando comparar as correntes primária e secundária de transformadores delta-estrela para faltas fase-fase no lado delta.

Gera o relatorio somente sem alterar a base de dados

Isto habilita você visualizar os comentários considerados na seletividade automatizada do equipamento, sem alterar os ajustes dos dispositivos de proteção na base de dados temporária. Quando as caixas de seleção não estão marcadas, os ajustes são alterados temporariamente no módulo de Seletividade [Coordination]. Essas mudanças precisam ser armazenadas na base de dados ao retornar ao módulo de Edição da Base de Dados [Database Edit] se você deseja salvá-los.

Verifica que a corrente de Atuação Termo-Magnética e de fusiveis protegem o equipamento

Se esta caixa de seleção esta marcada, o programa compara a corrente de operação do disjuntor ou fusíveil com a corrente nominal do cabo ou do transformador, e reporta possiveis questões relativas à sobrecarga.

Transformador [Transformer]

Figura 2:2 Opções de Seletividad e Automatizada - Transformador

Opção Descrição

Requisitos NEC para a Proteção de Transformador

A tabela do NEC é a Tabela 450-3(A) para transformadores com primário acima de 600 V. Esta tabela mostra o ajuste máximo da proteção de sobrecorrente para transformadores. Você pode alterar os valores da planilha.

Com SSTs, aplica os limites de In [FLA] do NEC para transformadores

Quando aplicando os ajustes nos disparadores de estado sólido sobre a corrente nominal [FLA], o pickup de tempo longo é ajustado com base nas seguintes seleções:

  • Ajuste do Pickup de Tempo Longo [LTPU setting amps]: O ajuste do pickup de tempo longo é baseado na corrente de tempo longo.
  • Tolerância min de corrente de tempo longo (LTPU) [LTPU min tolerance amps]:  O ajuste do pickup de corrente de tempo longo é baseado na curva de corrente de tempo longo minima .

Permite um ajuste da In [FLA] nos limites do NEC para a escolha do LTPU

Marcando esta caixa de seleção o ajuste de pickup de tempo longo usará o limite de corrente do NEC para transformador. Se a caixa de diálogo não está marcada, a correne de pickup de tempo longo será como espcificada originalmente.

Como o pickup de tempo longo deve ser priorizado para dispositivos de baixa tensão ? [How should the LTPU selection of LV devices be prioritized?]

A coordenação do pickup da corrente de tempo longo para a coordenação com outros dispositivosou com a corrente nominal [FLA] do transformador.

  • Usar uma seletividade mais próxima com os dispositivos de proteção a jusante:O ajuste de pickup de tempo longo [LTPU] é feito com base na seletividade com os dispositivos de proteção a jusante.
  • Usar a Corrente Máx do Transforamdor [Use Max transformer Amps]: O ajuste da corrente de pickup de tempo longo [LTPU] é baseado na corrente máxima do transformador.

Intervalo mínimo entre inrush e o relé [Minimum gap between inrush and relay

Ajusta uma temporização para o relé baseada num tempo especificado que é somado ao tempo da corrente inrush.

Linha

Figura 3:3 Opções de Seletividade Automatizada - Linha [Auto Coordination Options- Line]

Opção Descrição

Para dispositivos de BT, configura a proteção da ampacidade da linha usando

Selecionar o método de proteção do cabo a partir de:

  • Corrente de Ajuste do LTPU [LTPU settings amps]: Ajusta o valor do LTPU de disparadores de estado sólido [SST] de modo que o LTPU nominal seja menor do que o do cabo a jusante.
  • Tolerância min da corrente de LTPU [LTPU min tolerance amps]: Ajusta o valor do LTPU para disparadores de estado sólido [SST] de modo que a tolerância mínima da corrente de LTPU seja menor do que a do cabo a jusante.

Permite um ajuste passar o limite de ampacidade da linha para a seleção do LTPU

Quando a caixa de seleção está marcada, o ajuste de LTPU é feito próximo à ampacidade do cabo. Pelo NEC, isto é permitido quando a corrente nominal é de no máximo 800 A.

Como o pickup de tempo longo deve ser priorizado para dispositivos de baixa tensão ? [How should the LTPU selection of LV devices be prioritized?]

Permite você escolher o método para coordenar disparador de estado sólido [SST] e cabo.

  • Usar uma seletividade mais próxima com os dispositivos de proteção a jusante: Os disparadores de estado sólido [SST] coordenam com os dispositivos de proteção a jusante.
  • Usar a ampacidade da linha [Use line ampacity]: A ampacidade do cabo é usada para o ajuste de corrente de LTPU, sem comparar com dispositivos de proteção a jusante.

Tolerância permitida antes de mostrar as advertências sub utilizadas

Se a corrente de atuação dos dispositivos são menores do que a amapacidade do cabo no valor da tolerância especificada, o relatório irá indicar que o cabo esta subutilizado.

Carga [Load]

Figura 4:4 Opções de Seletividade - Carga

Essas opções controlam como a seletividade é manipulada para cargas simples.

Opção Descrição

Configurar LTPU para

Selecionar o tipo de cálculo de corrente da carga para determinar o ajuste do LTPU. As seguintes opções estão disponíveis:

  • Ampères 100% Conectados [100% Connected Amps]: Valor de corrente para 100% dos kVAs de carga.
  • Ampères Conectados Escalados [Scaled Connected Amps]: Valor da corrente para os kVA escalados da carga.
  • Ampères demandados [Demand Amps]: Valor da corrente para a carga total (kVA * Fator de Demanda).
  • Ampères com Fator do Código [Code Factor Amps]: Valor em Ampères calculado usando fatores do código apropriados e fatores de demanda, seguindo um Código (tal como o NEC).
  • Ampères de Projeto [Design Amps]: Valor em Ampères calculado usando os fator de código apropriado, fator de diversidade e ainda fator de projeto.

Configurar STPU para

Escolha um dos seguintes ajustes de STPU quando coordenando com uma carga única: Min [Min], Médio [Medium], ou Máx [Max].

Configuar INST para

Ajustar um dos seguintes ajustes de INST quando coordenando com uma carga unica: Min [Min], Média [Medium], ou Máx [Max].

Capacitor [Capacitor]

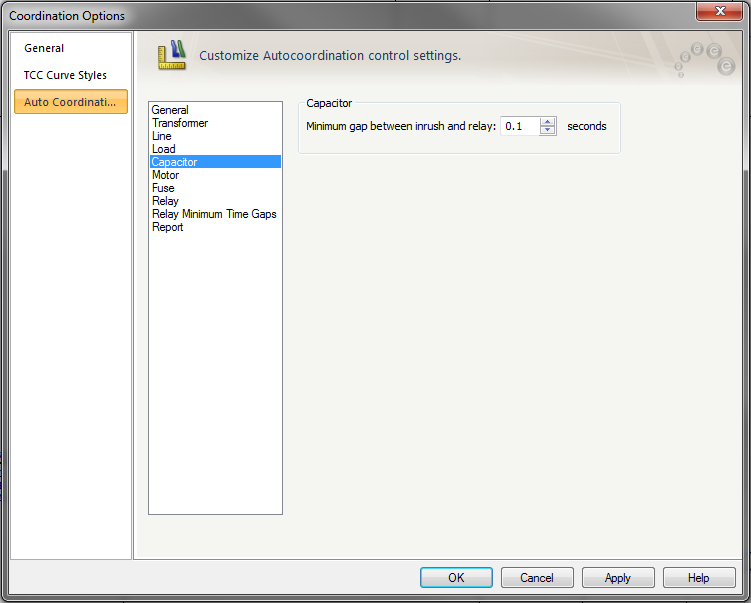

Figura 5:5 Opções de Seletividade Automatizada - Capacitor

Opção Descrição

Intervalo mínimo entre inrush e o relé [Minimum gap between inrush and relay

Ajustar um intervalo de tempo minimo entre o inrush do capacitor com um relé para assegurar seletividade. A faixa é de 0.01 a 10 segundos.

Motor [Motor]

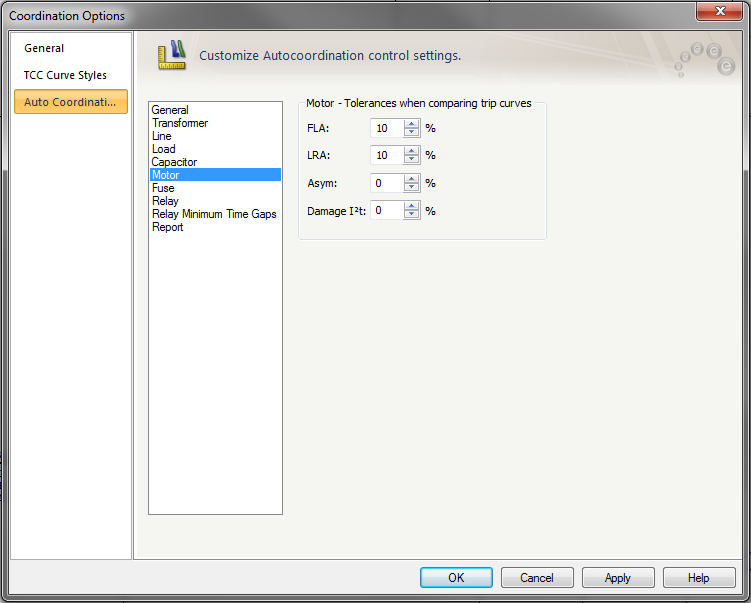

Figura 6:6 Opções de Seletividade Automatizada - Motor

Use as tolerâncias para promover os ajustes quando comparando as curvas de atuação.

Opção Descrição

In [FLA]

A curva de atuação será ajustada fora do limite de tolerância quando comparada com a FLA do motor. A faixa é de –50 % to 50 %.

LRA

A corrente de atuação será ajustada fora do limite de tolerância quando comparada com a corrente de rotor bloqueado do motor (LRA) Motor Locked Rotor Amps (LRA). A faixa é de –50 % to 50 %.

Assim.

A corrente de atuação será ajustada fora do limite de tolerância quando comparada com a corrente de partida Assimétrica do motor. A faixa é de –50 % to 50 %.

Curva de Dano I2T

Coloca um intervalo mínimo entre a curva de atuação do dispositivo de proteção e a curva de dano I2T do motor. A faixa é de –50 % to 50 %.

Nota: Ao coordenar dispositivos de proteção de baixa tensão, o EasyPower assume que o motor máximo à jusante é de 250 HP.

Fusível [Fuse]

Figura 7:1 Opções de Seletividade Automatizada  - Fusível

Opção Descrição

Tolerância de Fusão Média

É usada apenas se as curvas do fusível são a curvas de tempo médio de fusão. A tolerância permite ao programa ajustar o limite para a seletividade com a curva do fusível. A tolerância está na faixa de –50 to 50.

Relé [Relay]

Figura 8:2 Opções de Seletividade Automatizada -  Relé

Opção Descrição

Tape Default do  Relé de AT

Quando um relé tem apenas cabos como equipamentos a jusante, o Tape é ajustado em um valor especificado multiplicado pela ampacidade do cabo

Dial de Tempo de AT sem nenhuma dependência

Quando um relé não possui dependências,o seu dial de tempo é ajustado de modo que ele atue próximo ao tempo especificado para a corrente de curto-circuito máxima disponivel no TC para o relé. Você tmabém pode ter o dial de tempo ajustado para o valor especificado ao invés de se basear na corrente de curto-circuito.

Instanâneo de AT sem nenhuma dependência

A unidade instantânea é ajustada para um múltiplo especificado da corrente de curto-circuito.

Tolerância de Coordenação Mínima

A diferença de tempo minima desejada entre dois relés, sendo a soma do Overtravel, Margem de Segurança, tempo dos relés auxiliares, e tempo de abertura do disjuntor. Os ajustes de dial de tempo disponíveis no relé podem não prover a diferença de tempo mínimo exata desejada. Esta Tolerância de Intervalo Mínima permite você ajustar a temporização do relé até o percentual acima do tempo mínimo desejado. Por exemplo, a diferença de tempo entre dois relés é de 0.283 segundos. Se a Tolerância de Intervalo Mínima é de 20%, o programa deixa o dial de tempo do relé a montante ser ajsutado de modo que a diferença não seja maior que 0.33 segundos (0.283 + 20%).

Margem de Segurança d o Inst

Este é o fator usado para ajustar o pickup da unidade instantânea. Um fator de 1.1 corresponde a 10% de tolerância. Por exemplo, se um relé a jusante tem um pickup instantâneo de 3000 A, então o relé a montante precisa ter um pickup maior do que 3300 A (3000 x 1.1).

Precisão do Tape

: Processo do programa para determinar o ajuste de tape/pickup para determinar o ajuste de curva ótimo do relé. Existem três (3) opções para serem escolhidas:

  • Alto (Os maiores Tapes visualizados)
  • Médio
  • Baixo (Os menores Tapes visualizados)

Base de Seleção Instantânea na Corrente de Curto Passante pelo Transformador Com Filtro de Deslocamento DC [With DC Offset Filter]

Relés de estado sólido normalmente tem filtros de deslocamento DC de modo que a caracteristica de atuação e baseada apenas nas compnentes AC da corrente. A biblioteca de relés apresenta dados indicando se o relé tem ou não um filtro de deslocamento DC. A componente DC pode ser completamente filtrada.

Usar o Deslocamento Assim. da CC Calculada

Quando esta caixa de seleção é marcada, o programa usa correntes assimétricas (com as dc componentes) que ele calcula. Se a caixa de seleção não é marcada, o deslocamento especificado no campo abaixo e usado.

Assumir- Mult Assim.

Se a caixa de seleção Usar o Deslocamento Assim da CC Calculada [Use Calculated SC Asym Offset] está marcada, então O valor especificado não será usado.

Sem Filtro de Deslocamento DC

Relés que não tem filtors de deslocamento DC, responde às correntes assimétricas.

Intervalos de Tempo Mínimo do Relé [Relay Minimum Time Gaps]

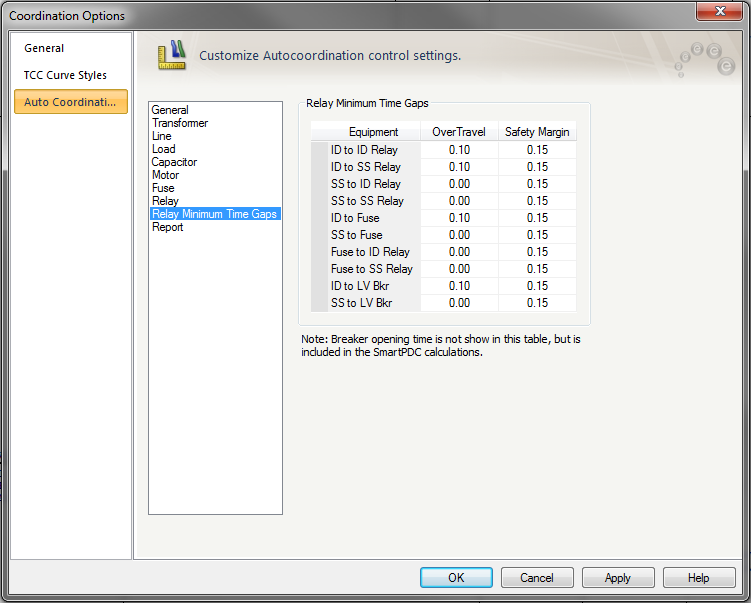

Figura 9:3 Opções de Seletividade Automatizada - Intervalos de Tempo Mínimo do Relé

Opção Descrição

Intervalos de Tempo Mínimo do Relé [Relay Minimum Time Gaps]

O intervalo de tempo entre dois dispositivos de proteção para assegurar seletividade. É dependente da combinação de dispositivos. A planilha lista diferentes combinações de dispositivos de proteção entre os quais estão os relés de disco de induçãi (ID), estado sólido (SS), fusíveis e Disjuntores de BT. O intervalo de tempo mínimo é a soma do Sobrepercurso [Overtravel], Margem de Segurança [Safety Margin], tempo dos reés auxiliares mais o tempo de abertura do disjuntor.



Relatórios

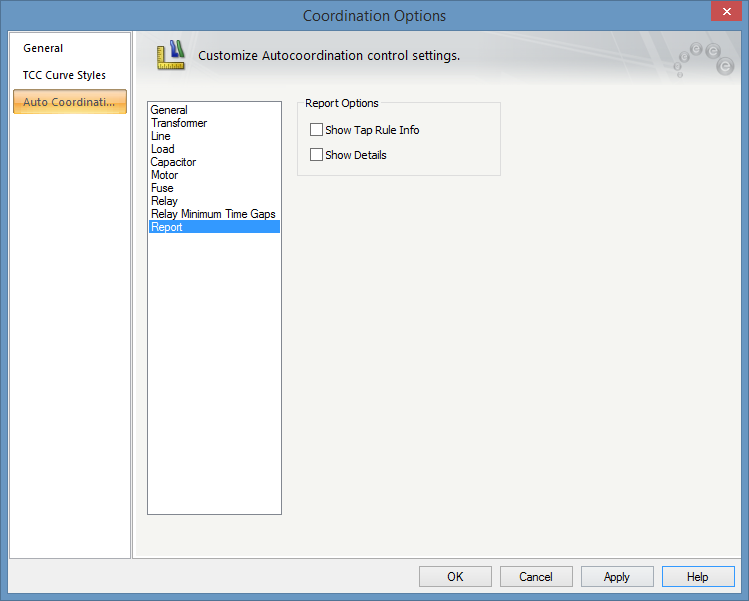

Figura 10:4 Opções de Seletividade Automatizada - Relatórios

Informações Adicionais

Seletividade Automatizada [Auto-Coordination]
Processos da Seletividade Automatizada [Auto Coordination Process]
Dispositivos de Proteção que podem ser Auto-Coordenados
Relatório da Seletivida de Automatizada [Auto Coordination Report]
