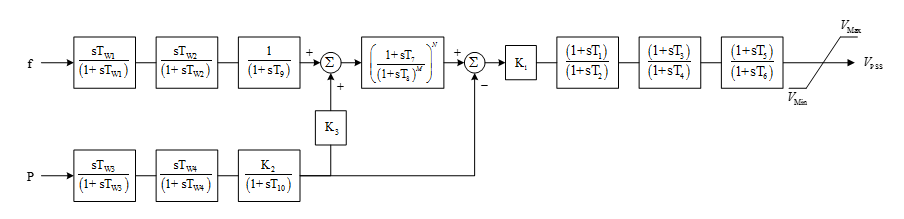

Figura 1:1 Diagrama de Bloco do Modelo IEEE Tipo PSS2B
Os modelos dos estabilizadores de sistemas de potêcia (PSS) [Power system stabilizer] são introduzidos na aba Estabilidade 2 [Stability 2] da caixa de diálogo de Dados do Gerador [Generator Data].
Figura 1:1 Diagrama de Bloco do Modelo IEEE Tipo PSS2B
|
Parâmetro |
Unidade |
Descrição |
|---|---|---|
|
T1 |
Segundos |
Primeira constante de tempo adiantada |
|
T2 |
Segundos |
Primeira constante de tempo atrasada |
|
T3 |
Segundos |
Segunda constante de tempo adiantada |
|
T4 |
Segundos |
Segunda constante de tempo atrasada |
|
T5 |
Segundos |
Terceira constante de tempo adiantada |
|
T6 |
Segundos |
Terceira constante de tempo atrasada |
|
T7 |
Segundos |
Constante de tempo adiantada do filtro |
|
T8 |
Segundos |
Constante de tempo atrasada do filtro |
|
T9 |
Segundos |
Constante de tempo da freq do ramo |
|
T10 |
Segundos |
Constante de tempo da potência do ramo |
|
TW1 |
Segundos |
Constante de tempo "washout" da freq do primeiro ramo |
|
TW2 |
Segundos |
Constante de tempo "washout" da freq do segundo ramo |
|
TW3 |
Segundos |
Constante de tempo "washout" da potência do primeiro ramo |
|
TW4 |
Segundos |
Constante de tempo "washout" da potência do segundo ramo |
|
K1 |
Segundos |
Ganho Principal do PSS |
|
K2 |
Segundos |
Ganho de potência do primeiro ramo |
|
K3 |
Segundos |
Ganho de potência do segundo ramo |
|
VMax |
Segundos |
Saída máx do PSS |
|
VMin |
Segundos |
Saída mín do PSS |
|
M |
Segundos |
M |
|
N |
Segundos |
N |
| Estabilidade Dinâmica | |
| Parâmetros dos Dados da Estabilidade [Stability Data Parameters] |
|
