Exemplo 3: Sistemas Fotovoltáicos [Photovoltaic System]

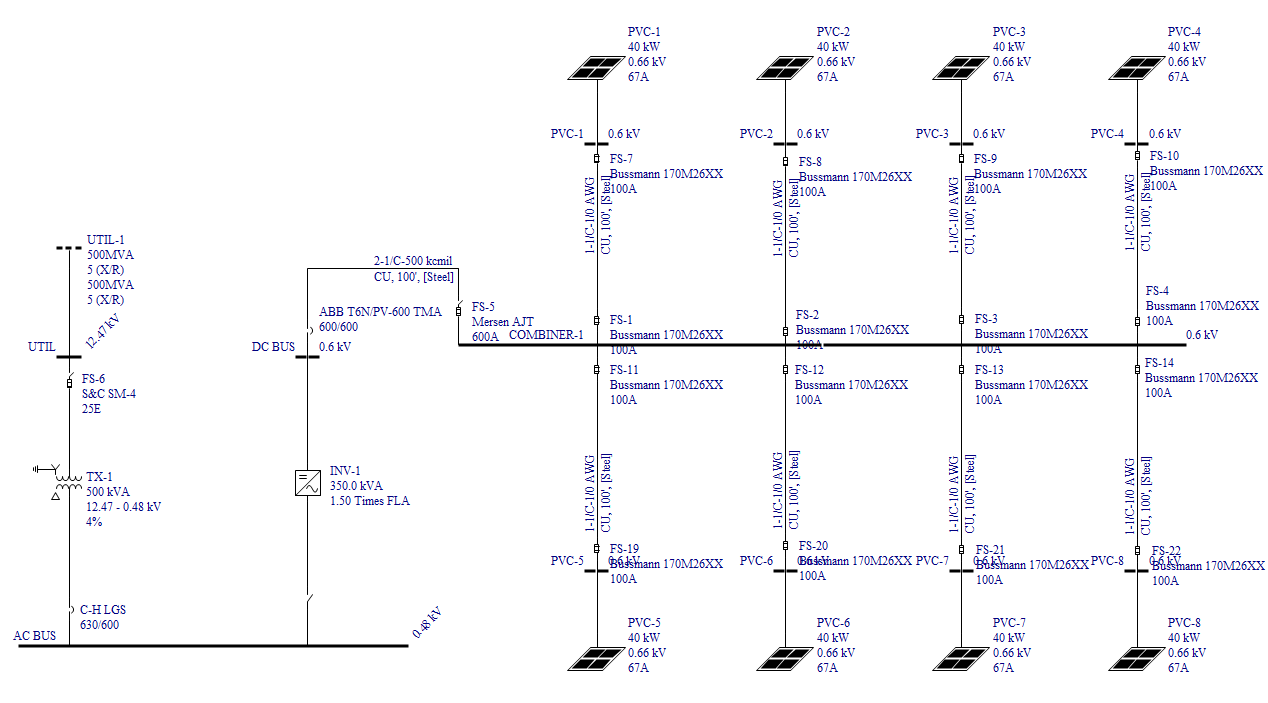

Esta seção provê um exemplo de um sistema fotovoltáico. Para visualizar o exemplo e realizar as tarefas, abra o arquivo Photovoltaic.dez que está disponível no diretório Exemplos [Samples] .

1. Clique em Fluxo de Potência [Power Flow], e a seguir em Resolver [Solve]. Os resultados do fluxo de potência são exibidos no unifilar.

2. Selecione Curto-Circuito [Short Circuit] para abrir o módulo de curto-circuito.

3. Clique em Momentâneo [Momentary] se ainda não estiver selecionado, e a seguir clique em Aplciar Falta na(s) Barra(s) [Fault Bus(es)].
4. Visualize as correntes momentâneas no unifilar. Em cada barra compare a contribuição da corrente de falta de cada ramo. Por exemplo, a barra PVC-1 tem uma pequena corrente de falta suprida pelo painel fotovoltáico PVC-1, e uma corrente maior da barra COMBINER-1.
5. Clique em Arc Flash [Arc Flash] para visualizar os resultados do estudo de arc flash.
6. Clique em Opções de Curto-Circuito [Short Circuit Options] e escolha a aba Riscos de Arc Flash [Arc Flash Hazard]. Observe as opções circuladas abaixo.

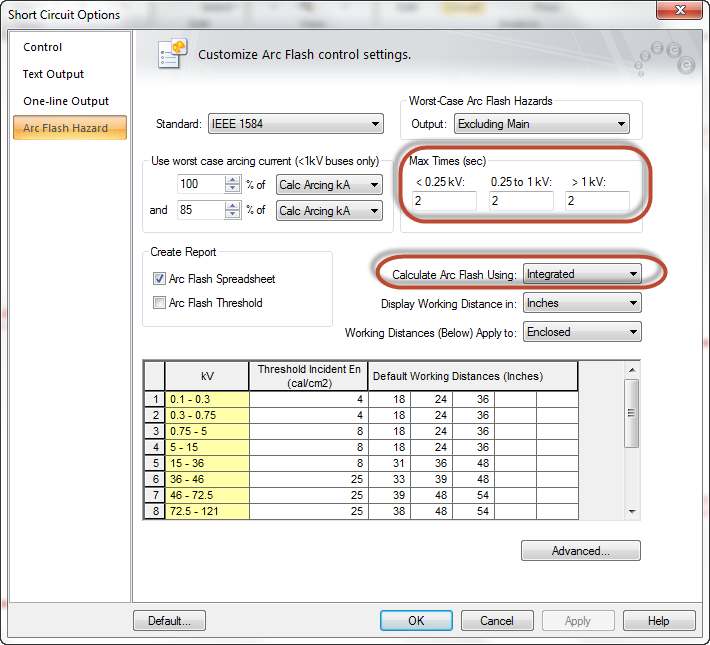

Figura 2:2 Opções de Risco de Arc  Flash [Arc Flash Hazard Options]

7. Mude a opção Calcular o Arc Flash Usando [Calculate Arc Flash Using] para Momentâneo [Momentary] e visualizando os resultados na barra PVC-1. O resultado não é calculado porque não tem dispositivo de proteção modelado entre a barra em falta e a fonte fotovoltáica.
