- Dê um duplo clique no quadro que você acabou de adicionar ao unifilar.
Na caixa de diálogo Dados do Quadro [Panel Data], note que existem várias abas. A aba Especificações [Specifications] contém os campos de entrada para as informações do quadro. A maior parte deles não é necessária para os cálculos e simulações. Para este tutorial, assuma que as unidades estarão no padrão US (americano), e não no Métrico.
- Na área de Informações de Conexão [Connection Information] , note o ponto de exclamação vermelho proximo à caixa kV Base [Base kV] , indicando que é obrigatória. Digite 0.48 dentro da caixa.
- Clique na aba Descrição [Description]. Na caixa de diálogo Assistente de Criação da Planilha da Lista de Cargas do Quadro [Panel Schedule Spreadsheet Creation Wizard], escolha 6 como sendo o número de linhas que você deseja criar. Isto equivale a um quadro com 12 circuitos. Clique em OK.
- Na aba Descrição [Description], abaixo de Visualizar [View], certifique que Detalhado - Ambos os Lados [Detailed - Both Sides] está selecionado.
Nota: Você pode redimensionar a janela da caixa de diálogo Dados do Quadro [Panel Data] arrastando os seus cantos. Você também pode maximar a caixa de diálogo na sua tela clicando o botão
Maximizar [Maximize].
Figura 2:1 Planilha da Lista de Cargas
- Entre com os dados na planilha do quadro como você faria em outra planilha típica, tal como a do Excel. O dado é validado quando você entra com ele.
A barra de ferramentas da planilha do quadro inclui opções adicionais quando você está visualizando a aba Descrição [Description] (Veja abaixo). Para que os botões fiquem disponíveis você deve clicar em qualquer lugar na planilha.
Figura 3:2 A Barra de Ferramentas da Planilha do Quadro
A planilha tem suas barras de rolagem próprias usadas para movimentação. Você também pode usar as abas do rodapé da planilha (mostradas abaixo) para mover de uma seção para a outra na planilha.
Figura 4:3 Seções da Planilha do Quadro
Circuitos típicos de quadros são alinhados em duas colunas: uma do lado esquerdo do quadro e outra do lado direito. A planilha do Quadro no EasyPower é arranjada da mesma maneira (VejaPlanilha da Lista de Cargas). Cada linha da planilha representa polos de dois circuitos - um à esquerda e outro à direita.
Para modelar uma carga unipolar, bipolar ou tripolar no quadro, simplesmente especifique o número de polos na coluna Polos do Disj/Fus [CB/Fuse Poles].
- Na primeira linha da planilha da esquerda, digite 3 abaixo de Polos do Disj/Fus [CB/Fuse Poles]. (Pode ser necessário deslocar a planilha para direita para achar esta coluna.) A seguir clique numa célula diferente e assim a alteração em Polos do Disj/Fus [CB/Fuse Poles] é armazenada.
As próximas duas linhas da planilha da esquerda não mais estarão disponíveis como mostrado na Cargas da Planilha do Quadro. Cada linha da planilha da esquerda representa um polo ou uma fase. Os dados de carga para as duas linhas (fases) desabilitadas estão especificadas na primeira linha.
- Na primeira linha da planilha da direita, digite 2 abaixo de Polos do Disj/Fus [CB/Fuse Poles]. A seguir clique numa célula diferente e assim a alteração na célula Polos do Disj/Fus [CB/Fuse Poles] é armazenada.
Somente uma linha extra é desabilitada como mostrado à direita na Cargas da Planilha do Quadro. Os dados da carga para a linha desabilitada pode ser introduzido na linha acima dela.
- Preencha todas as células VA(A), VA(B), e VA(C) para ambos os lados do quadro como mostrado na Cargas da Planilha do Quadro. Observe que a carga monofásica de 2500VA pode ser introduzida somente em uma célula de VA (VA(C)). A carga bifásica de 7000VA somente pode ser introduzida em duas das fases (VA(A) e VA(B)). A carga trifásica pode ter sua carga introduzida em todas as três fases.
Figura 5:4 Cargas da Planilha do Quadro
As células que apresentam valores inadequados para propósitos de simulações são destacados em vermelho. Não existem células em vermelho mostradas aqui, uma vez que por default a planilha do quadro já contém os dados mínimos necessários para rodar os cálculos e as simulações.
Células que podem ser calculadas (usando botões) são indicadas em negrito nos cabeçalhos. Por exemplo, a célula kA [Int kA] na seção Dispositivo de Proteção [Protective Device] pode ser calculada como mostrado na Cabeçalhos emNegrito comCélulas Calculáveis. Para calcular este campo, a outra informação do dispositivo de proteção para esta linha deve ser introduzida.
Figura 6:5 Cabeçalhos emNegrito comCélulas Calculáveis
Você pode entrar com as informações do dispositivo de proteção e do condutor, mas o dado não é necessários para os cálculos e simulações.
Em Descrição [Description], você encontrará a coluna Biblioteca de Carga [Library Load]. Isto é para usuários avançados de planilha de quadros que desejam entrar com circuitos típicos de quadro em sua biblioteca de dispositivos editáveis. Após pré-definir uma biblioteca carregue-a na biblioteca de dispositivos Stdlib.mdb, selecionando a biblioteca daquela carga e a planilha preenche automaticamente o restante das células para todo o circuito.
- Selecione a aba Resumo [Summary] da caixa de diálogo Dados do Quadro [Panel Data]. As informações gerais calculadas a partir dos dados da planilha do Quadro são apresentadas aqui.
Figura 7:6 O Resumo do Quadro
Observe também que existe uma coluna Total na seção Incluindo Cargas a Jusante [Including Downstream Load]. Quando você clica Calcular Cargas a Jusante [Calculate Downstream Load], o EasyPower varre automaticamente o sistema para totalizar a carga a jusante.
Ainda não existem fontes no sistema, e assim, a carga a jusante não é calculada nesse exemplo. Nesse algoritmo de varredura de soma, o EasyPower usa as fontes para determinar a direção nos ramos a montante.
- Escolha a aba Fluxo de Potência [Power Flow].
Os kVAs Conectados [Connected kVA] são a soma vetorial de todos os valores de VAs conectados e convertidos para a unidade de kVA. Você tem a opção de usar também os valores de Demanda [Demand], Fatores da Norma [Code Factors], our kVA de Projeto [Design kVA].
- Clique em OK para fechar a caixa de diálogo dos Dados do Quadro [Panel Data].

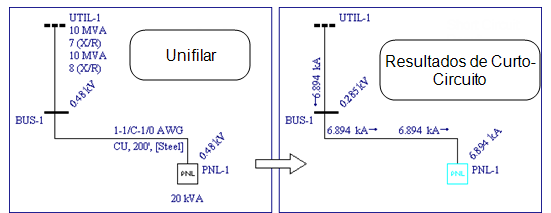

Maximizar [Maximize] na janela do unifilar, se necessário, para que a janela da sessão fique preenchida com o unifilar.
Lista de Cargas do Quadro [Panel Schedule]. O cursor muda para o símbolo de um quadro. Clique em qualquer ponto no unifilar para depositar o quadro e sua lista de cargas.
