Tutorial - Cálculo de Curto-Circuito (IEC)
Neste tutorial será mostrado como usar as diversas ferramentas para cálculo de curto-circuito do EasyPower usando o método de cálculo IEC.
Opção IEC
Para rodar a análise de curto-circuito IEC, você deve selecionar a opção IEC.
- A partir do menu Arquivo [File], clique em Abrir Arquivo [Open File.
Dica: Se você está visualizando a Página de Abertura, você pode clicar em Abrir Unifilar [Open One-line].
- Abra o arquivo Simple.dez no seu diretório Exemplos [Samples].
- Clique em
Maximizar [Maximize] na janela do unifilar, se necessário, para que a janela da sessão fique preenchida com o unifilar.
- Clique em Ferramentas [Tools], clique em
Opções [Options], e então clique na aba Sistema [System]. Selecione o seguinte:- Frequência [Frequency]: 50 ou 60 Hertz.
- Método de Cálculo de Curto-Circuito [SC Calculation Method]: Ajuste para IEC.
- Unidade [Units]: Você pode mudá-la para Métrica [Metric] (opcional).
- Na aba Simbolos do Unifilar [One-line Symbols], verifique que os Símbolos Base [Base Symbols] estejam configurados para IEC [IEC].
- Clique em OK para salvar as suas mudanças.
- Clique na aba Página Inicial [Home] em a seguir em
Curto-Circuito [Short Circuit].
Calculando Correntes de Falta
Dê dois cliques em BUS-3. A cor da barra muda para azul claro e apresenta na tela as correntes de falta em quilo-ampères simétricos. Como mostrado na figura abaixo, o motor contribui com 1.138 kA para a falta e o cabo com 4.734 kA. A corrente total de falta na barra é de 5.872 kA e é mostrada com uma inclinação de quarenta e cinco graus.
Figura 1:1 Corrente de Curto-Circuito Inicial
Existem diversas maneiras diferentes de se aplicar falta em uma barra quando se está no módulo de Curto-Circuito [Short Circuit] :
- Duplo clique sobre a barra.
- Selecione uma ou mais barras (de modo que se tornem verde) e clique em
Barra(s) em Falta [Fault Bus(es)].
Nota: Para selecionar uma única barra clique sobre ela. Para selecionar várias barras, clique sobre cada barra mantendo a tecla SHIFT pressionada.
- Clique em Barra(s) em Falta [Fault Bus(es)[ sem selecionar qualquer barra. Isso simula uma falta em todas as barras do seu sistema.
Mudando o Intervalo de Tempo da Norma IEC
As seguintes correntes podem ser calculadas no EasyPower:
- Initial current: This is the first cycle current. Para exibir os resultados para esta corrente clique em
Inicial [Initial] na aba Curto-Circuito IEC [Short Circuit - IEC].
- Correntes de Interrupção para 0.02 segundos, 0.05 segundos, 0.1 segundosand >0.25 segundos: Para exibir estes valores, selecione os botões correspondentes na aba Curto-Circuito IEC [Short Circuit - IEC].
- Regime Permanente [Steady State]: Para exibir estes valores, clique em
Regime Permanente [Steady State].

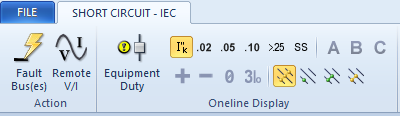

Figura 2:1 Faixa de Opções do Curto-Circuito IEC - Intervalos
Você pode visualizar até 3 tipos de valores de corrente de falta por intervalo de tempo. Você também pode ver as correntes de falta de várias formas, tais como os valores de corrente de fase (A, B, C) ou os valores na forma de componentes simétricas (sequência positiva, sequência negativa ou três vezes a sequência zero). Na figura abaixo observe que a corrente do motor decresce com o tempo escolhido para inicial, 0.05 e >0.25.
Figura 3:2 Corrente Inicial, 0.05s e >0.25s
Faltas Assimétricas
As correntes calculadas até aqui foram as correntes de falta trifásicas. O EasyPower calcula também faltas assimétricas. Por convenção, os cálculos de faltas à terra assumem a fase A sob falta. Para faltas dupla-fase terra e fase-fase, a convenção é aplicar a falta entre as fases B e C.
Faltas Fase-Terra
- Clique em
Fase-Terra [Line to Ground]. O ponto verde representa falta à terra. Quando este botão é escolhido, todas as faltas subsequentes serão faltas fase-terra.
- Clique em Inicial [Initial]. As correntes irão aparecer zero (veja figura abaixo). Isto se deve ao fato de que o transformador (de conexão delta-delta) e o motor não estão aterrados. Por "default", o EasyPower apresenta as correntes na fase A.
-

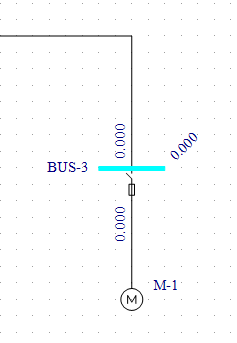

Figura 4:3 Faltas Fase-Terra
Faltas Dupla-Fase Terra
- Clique em
Dupla-fase Terra [Double Line to Ground]. O ponto verde representa falta à terra.
- Uma mensagem irá aparecer. Reponda Sim [Yes] para falta na fase B ao invés da fase A. Todas as faltas agora serão faltas dupla-fase terra.
- Dê duplo clique na BUS-3 novamente. As correntes de falta dupla-fase terra da fase B são apresentadas (veja figura abaixo).
Figura 5:4 Falta Dupla-Fase Terra [Double Line-to-Ground Fault]
Faltas Fase-Fase
- Clique em
Fase-Fase [Line to Line]. Os pontos amarelos representam faltas nas fases. As faltas agora são faltas fase-fase.
- O programa apresenta as correntes de falta fase-fase na fase B (veja figura abaixo).
Figura 6:5 Falta Fase-Fase [Line-to-Line Fault]
Relatórios no Formato Texto
- Selecione
Relatórios de CC [SC Reports].
- Clique na aba Resultados no Formato Texto [Text Output], marque a caixa de seleção Criar Relatório de Curto-Circuito 909 [Create Short Circuit 909 Report], e a seguir clique em OK.
- Clique em
Trifásico [3-Phase]. Isto retorna você aos cálculos de falta trifásica.
- Clique em Barra(s) em Falta [Fault Bus(es)]. Uma janela com o relatório em texto é criado. Voce pode visualizar este relatório ou selecionando Relatório de Curto-Circuito IEC 909 [IEC 909 Short Circuit Report] a partir do botão Janela [Window] ou dando duplo-clique sobre o ícone criado no canto inferior esquerdo. O seu relatório de texto terá aparência similar àquela mostrada na figura abaixo.
Figura 7:6 Relatório Curto-Circuito no Formato Texto [Short Circuit Text Report]
- Você pode retornar ao unifilar selecionando Simple.dez a partir do botão Janela [Window].
Outras Opções
Na aba Curto-Circuito IEC [Short Circuit - IEC], clique em
Opções de CC [SC Options], e a seguir na aba Resultados no Unifilar [One-line Output].
Nesta caixa de diálogo (mostrada abaixo) você pode especificar Correntes de falta Assimétrica [Asymmetrical fault currents] ou Simétrica [Symmetrical] e Pico [Peak] para ser mostrada no unifilar. Você também pode mostrar as correntes de falta nas unidades em Por Unidade ou MVA, e mostrar as unidades na tela.

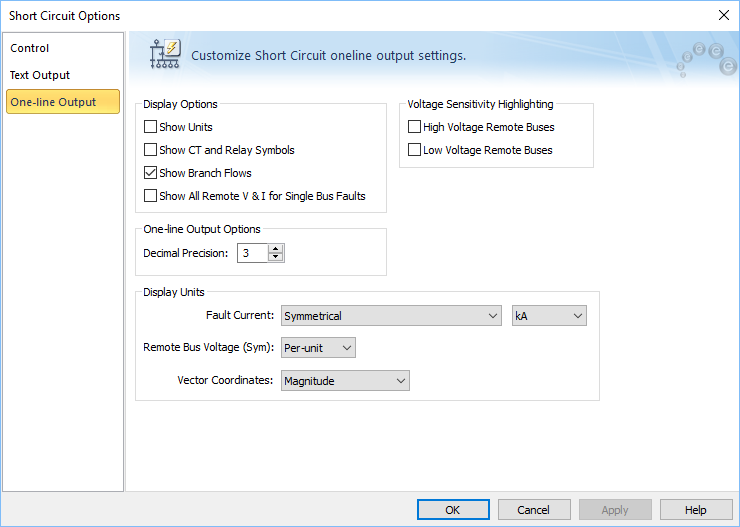

Figura 8:7 Caixa de Diálogo da Saída do Unifilar de Curto-Circuito.
Conclusão
Esta foi um breve descrição do programa de cálculo de curto-circuito EasyPower. Os tópicos do Help do EasyPower cobrem estas e outras características com maior profundidade. Para abrir a Ajuda [Help], clique em
Ajuda [Help] no canto superior direito da janela do EasyPower ou pressione F1.
