Tutorial - SmartDesign™

Neste tutorial será mostrado como dimensionar equipamentos elétricos do sistema de potência utilizando o módulo SmartDesign do EasyPower. SmartDesign™ é uma ferramenta para automatizar o dimensionamento de Centros de Distribuição de Cargas, Painéis, Quadros, CCM´s, condutores, disjuntores, fusíveis e outros equipamentos elétricos em conformidade com o NEC.

Nota: A ferramenta SmartDesign™ não é disponibilizada na versão Demo do EasyPower.

Antes de utilizar o SmartDesign, você precisa modelar completamente todo o sistema incluindo os motores e as cargas. Um unifilar exemplo foi criado para este tutorial. Abra o arquivo SmartDesign-1.dez :

1. A partir do menu Arquivo [File], clique em Abrir Arquivo [Open File.

Dica: Se você está visualizando a Página de Abertura, você pode clicar em Abrir Unifilar [Open One-line].

2. Abra o arquivo SmartDesign-1.dez no seu diretório Exemplos [Samples].
3. Clique em Maximizar [Maximize] na janela do unifilar, se necessário, para que a janela da sessão fique preenchida com o unifilar.

Projeto Automatizado a partir do Unifilar

1. Selecione o transformador TX-1 e a seguir a aba Página Inicial [Home], clique em Automatizar Projeto [Auto Design].




   Figura 1:1 Automatizar o Projeto do Unifilar [Auto Design One-line]

2. Um Relatório do Auto Design é criado mostrando o novo dimensionamento do transformador e os dados de cargas utilizados no cálculo. Para visualizar o relatório, clique em Janela [Window], e escolha Relatório do Auto  Desing [Auto Design Report] para [drive]:\...\SmartDesign-1.dez.




   Figura 2:2 Relatório do Auto Design

3. Feche o relatório, e então escolha todos os componentes a jusante do transformador e clique em Automatizar Projeto [Auto Design].

   Nota: Para selecionar vários equipamentos simultaneamente no unifilar, você pode manter a tecla SHIFT pressionada enquanto seleciona-se cada equipamento, ou então clica-se e mantém o botão esquerdo do mouse pressionado e arrasta-se o mouse fazendo uma caixa ao redor dos equipamentos que se deseja selecionar.

4. Um novo Relatório do Auto Design [Auto Design Report] é gerado, mostrando-se o novo dimensionamento dos equipamentos selecionados bem como os dados de carga utilizados no dimensionamento de cada equipamento. Escolha relatório a partir do botão Janela [Window] para visualizá-lo.

Opções do Projeto Automatizado

Para visualizar as opções do Auto Design, clique na seta abaixo de Auto Design e escolha Opções do Auto Design [Auto Design Options]. Nas

Figura 3:1 Opções do Auto Design [Auto Design Options]

na Aba Automatizar Projeto [Auto Design] da caixa de diálogo Opções [Options], você pode especificar os ajustes para automatizar projeto para o dimensionamento de equipamentos. Essas mudanças tem efeito em todos os dimensionamentos subsequentes após o fechamento esta caixa de diálogo.

Projeto Automatizado de CCMs e Quadros

Existem cinco opções diferentes para dimensionamento de CCMs e Painéis. As opções são selecionadas em Opções do Auto Design [Auto Design Options] na caixa Dimensionamento de CCMs e Painéis no Unifilar [Sizing MCCs/Panels on One-line], e incluem:

• Dimensionar Tudo [Size Everything]
• Dimensionar Barra, Alimentadores de Entrada e Saídas [Size Bus, Main, and Main Feeders]
• Dimensionar a  Barra e Apenas a Entrada [Size Bus and Main Only]
• Dimensionar Apenas a Barra [Size Bus Only]
• Dimensionar Apenas a Entrada [Size Main Only]

Existem também três maneiras de dimensionar o CCM ou painéis no unifilar.

• Método da Faixa de Opções [Ribbon Method]: Escolha o CCM ou painel a ser dimensionado e a seguir na aba Pagina Inicial [Home], clique em Automatizar Projeto [Auto Design]. Este método usa a opção de dimensionamento escolhida em Opções do Auto Design [Auto Design Options] sob Dimensionamento de CCMs e Painéis em Unifilares.
• Método do Botão Direito [Right-Click Method]: Ao dimensionar um CCM ou painel individual, as mesmas opções de dimensionamento listadas acima também são disponíveis. Clique o botão direito do mouse sobre o CCM ou painel, escolha Automatizar Projeto [Auto Design], e a seguirescolha a opção de dimensionamento que você deseja. Este método de dimensionamento prevalece sobre a opção de dimensionamento selecionada em Opções do Auto Design [Auto Design Options].




  Figura 4:2 Dimensionamento de um CCM no Unifilar usando o Menu de Contexto do Botão Direito

• Método da Planilha [Spreadsheet Method]: O terceiro método dimensiona o CCM ou painel usando uma planilha dentro da caixa de diálogo do equipamento.
  1. Dê duplo-clique sobre o MCC-2_A e selecione a aba Descrição [Description] a partir da caixa de diálogo Dados do CCM [MCC Data].
  2. Clique com o botão direito do mouse sobre a linha na planilha e selecione Auto Dimensione Disp Prot e Cabo [Auto-size Prot Device and Cable].




  Figura 5:3 Dimensionamento de uma Linha Individual no CCM Usando a Planilha

Para visualizar o Relatório do Auto Design, na aba Página Inicial [Home], clique em Janela [Window], e a seguir escolha Relatório do Auto Design [Auto Design Report ] para o relatório [drive]:\...\SmartDesign-1.dez.

Modificação da Biblioteca

O EasyPower realiza o projeto automático baseado nos padrões contidos na biblioteca. Você pode modificar o estilo do formulário de projeto nos dispositivos de biblioteca do EasyPower. O formulário padrão de projeto é entitulado Genérico [“Generic.”]. Esses formulários padrões podem ser feitos para qualquer tipo de projeto e utilizar os dados dos fabricantes de equipamentos.

1. Clique em Arquivo > Abrir Biblioteca [File > Open Library].
2. Selecione o arquivo Stdlib.mdb, e a seguir clique em Abrir [Open].
3. Na biblioteca, escolha Projeto > US > Genérico [Design > US > Generic] na árvore de visualização para a folha de projeto.

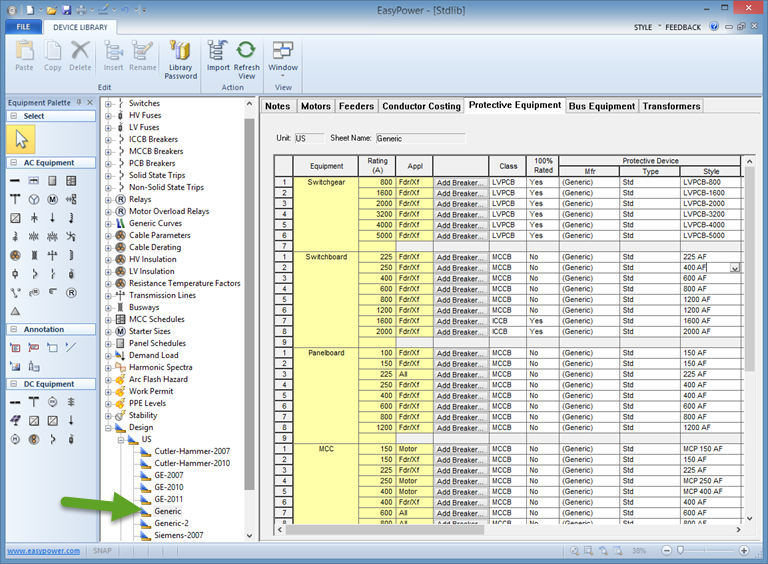

   Figura 6:4 Biblioteca de Formulários do Auto Design [Library Auto Design Sheet] Mostrando a Aba de Equipamentos de Proteção

Existem 7 abas para cada folha contendo especificações de dimensionamento que podem ser definidas pelo usuário as quais você pode modificá-las conforme a necessidade. Você pode criar formulários padrões de projeto adicionais para vários fabricantes, tipos de construção, ou normas locais. Os parâmetros de projeto são determinados em Opções do Auto Design [Auto Design Options] selecionando-se o Formulário de Projeto Padrão [Design Style Sheet].

Consulte o tópico Customizando a Biblioteca de Dispositivos [Customizing the Device Library] no Help do EasyPower para informações adicionais.

Lista de Materiais

Um Relatório com a Lista de Materiais [Bill of Materials Report] é então criado durante a etapa de projeto, se este relatório está habilitado nas Opções do Auto Design [Auto Design Options].

Figura 7:5 Relatório com a Lista de Materiais

Conclusão

Esta foi uma breve apresentação das características do Auto Design do EasyPower. Os tópicos do Help do EasyPower cobrem estas e outras características com maior profundidade. Para abrir a Ajuda [Help], clique em Ajuda [Help] no canto superior direito da janela do EasyPower ou pressione F1.
