Este tutorial irá guiá-lo através das principais características do módulo SmartPDC™ (Seletividade Automatizada dos Dispositivos de Proteção ou Auto Seletividade) do EasyPower. Caso você ainda não tenha estudado o Tutorial de Seletividade dos Dispositivos de Proteção, nós recomendamos você a fazê-lo antes de continuar. O SmartPDC™ automatiza a seletividade dos dispositivos de proteção e também o processo de ajuste, promovendo uma coordenação detalhada em sistemas de baixa e alta tensão, com um simples toque.
Nota: A ferramenta SmartPDC™ não é disponibilizada na versão Demo do EasyPower.
Para usar a ferramenta SmartPDC™, você deve estar no módulo de Seletividade [Coordination].
Dica: Se você está visualizando a Página de Abertura, você pode clicar em Abrir Unifilar [Open One-line].
Maximizar [Maximize] na janela do unifilar, se necessário, para que a janela da sessão fique preenchida com o unifilar.
Seletividade [Coordination] para abrir o módulo de Seletividade [Coordination].Isto abre a janela plotagem do SmartPDC-1, na qual você pode visualizar as curvas tempo x corrente para os ítens selecionados.
Figura 1:1 Unifilar e Plotagem do SmartPDC-1
SmartPDC. Todos os dispositivos de proteção nesta folha de seletividade ficam coordenados a partir do dispositivo à jusante mais distante até o à montante. Observe que as curvas foram alteradas na folha de seletividade.Nota: Se você não escolher um ou mais dispositivos de proteção no unifilar antes de clicar em SmartPDC, a seletividade será feita com todos os dispositivos. Para fazer seletividade com um único dispositivo ou um grupo de dispositivos, selelcione-os primeiro.
Figura 2:1 As curvas no coordenograma após a seletividade com o SmartPDC™

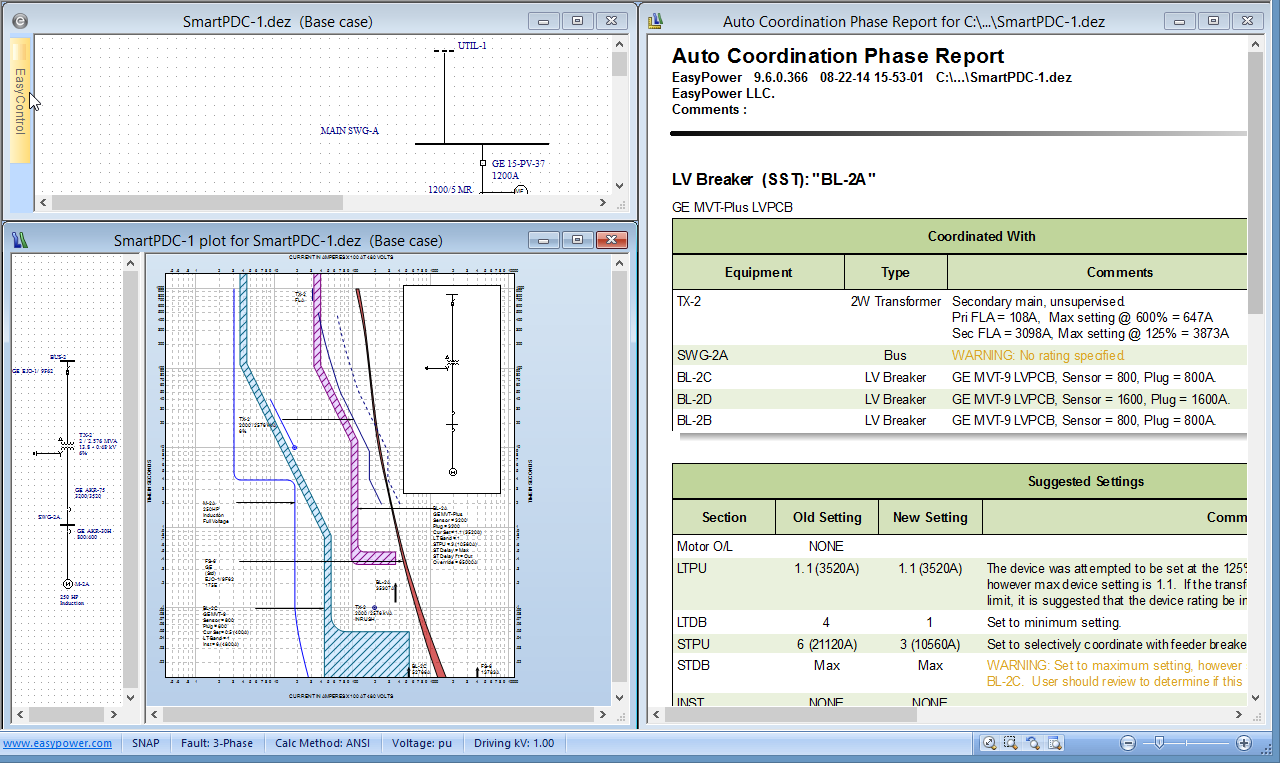

Figura 3:2 Organização para a Visualização da Auto Seletividade [Arrange for Auto Coordination View]
O Relatório de Auto Seletividade de fase [Auto Coordination Phase Report] mostra todas as informações dos equipamentos utilizados na seletividade de cada dispositivo e os ajustes sugeridos para o dispositivo coordenado. Os erros aparecem em vermelho e as advertências em amarelo na coluna Comentários [Comments].
Nota: Recomenda-se que este processo seja repetido para auto coordenar todo o sistema. Coordene os pequenos subsistemas radiais e trabalhe à montante de todo sistema.
Maximizar [Maximize] para que a tela seja ocupada pelo unifilar SmartPDC-1 (Base case) inteiro. SmartPDC.

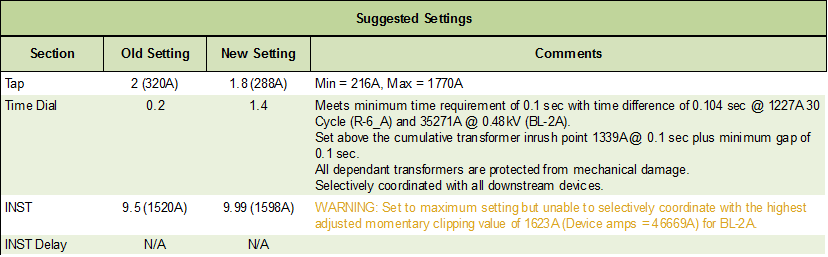

O ajuste do tape do relé é determinado usando os valores calculados Mín e Máx do NEC [NEC Min and Max] como limite. Para cada tape, o programa varre as faixas de ajuste do dial de tempo e do instantâneo para determinar os ajustes do relé que melhor coordenam.
Os ajustes do dial de tempo requerem um intervalo mínimo entre o relé e os dispositivos de proteção à jusante. O tempo mínimo entre dois dispositivos de proteção ser ajustado na seção de relé nas Opções de Auto Seletividade [Auto Coordination Options].
O relé instantâneo é ajustado acima do maior valor de corte de curto-circuito para todos os componentes dependentes.
Existem dois métodos de se ajustar as opções de auto seletividade, dependendo de onde você está no software.
SmartPDC, e a seguir escolha
Opções do SmartPDC [SmartPDC Options].
Opções de CDP [PDC Options], e então escolha a aba Auto Seletividade [Auto Coordination].As opções são mostradas na figura abaixo. A caixa de diálogos das Opções de Auto Seletividade [Auto Coordination Options] tem várias categorias de ajustes. Escolha a categoria na coluna da esquerda para visualizar as opções de ajustes. O resultado de sua seletividade pode ser grandemente afetada pelo ajuste das opções. Para informações mais detalhadas acerca das opções, referir ao tópico da ajuda [do Help], Opções de Auto Seletividade [Auto Coordination Options].
As opções de cálculo da auto seletividade são ajustadas na seção Geral [General] das Opções de Auto Seletividade [Auto Coordination Options]. A auto seletividade de fase é descrita ao longo deste tutorial.
Figura 4:1 Opções de Auto Seletividade [Auto Coordination Options]
Se os ajustes de um dispositivo de proteção já foram coordenados anteriormente, você pode bloquear o dispositivo de proteção para ser modificado pela auto seletividade. Para bloquear o dispositivo de proteção para a auto seletividade, clique com o botão direito sobre o símbolo do dispositivo no unifilar e sob a Auto Seletividade [Auto Coordinate], Escolhar Bloquear > Bloquear Auto Seletividade [Locking > Lock Auto Coordination]. Esta ação marca a caixa de seleção Bloquear a Auto Seletividade [Lock Auto-Coordination] na caixa de diálogo do dispositivo de proteção.
Para observar isto, clique com o botão direito sobre o disjuntor de BT BL-2A no unifilar e escolha BD Infor [DB Info]. A caixa de seleção está localizada no canto direito da área da caixa de diálogo de dados. A caixa de seleção Bloquear a Auto Seletividade [Lock Auto-Coordination] está na mesma posição para o fusível.
Nota: Ao visualizar a BD Info [DB Info] no módulo Seletividade [Coordination], a caixa de seleção pode ser visualizada mas não pode ser alterada.
Para marcar a caixa de seleção Bloquear a Auto Seletividade [Lock Auto-Coordination] em CCMs e painéis, abra cada dispositivo de proteção quando estiver no módulo Edição da Base de Dados [Database Edit] e marque a caixa de seleção.
Para bloquear a função no relé para a auto seletividade, abra a caixa de diálogo Dados do Relé [Relay Data]. Na aba Ajustes [Settings], marque a caixa de seleção Bloquear Auto Seletividade [Lock Auto-Coordination] para cada ID da Função [Function ID]. Se é um relé multifunção, somente as funções marcadas na caixa de seleção serão desconsideradas na auto seletividade.
Para bloquear múltiplos dispositivos de proteçao da auto seletividade, quando estiver no módulo de Seletividade [Coordination], selecione os dispositivos de proteção no unifilar. Clique na seta abaixo de SmartPDC e escolha
Bloquear a Auto Seletividade [Lock Auto Coordination]. O mesmo método pode ser usado para desbloquear dispositivos de proteção para permitir que eles sejam auto coordenados.
Existem duas maneiras de desfazer as mudanças criadas pelo processo da auto seletividade:
na barra de ferramentas de acesso rápido [Quick Access Toolbar].Existe também uma opção de criar um relatório de Auto Seletividade contendo os ajustes sugeridos sem fazer mudanças temporárias na base de dados. Na seção Geral [General] da caixa de diálogo Opções de Auto Seletividade [Auto Coordination Options], marque a caixa de seleção Apenas gerar relatório sem alterar a base de dados [Generate report only without changing the database] para evitar que alterações sejam realizadas quando o relatório é gerado.
Esta foi um visualização breve do programa de Auto Seletividade do EasyPower. A seletividade de terra também está disponível no SmartPDC™ mas não sera discutida neste tutorial.
Os tópicos do Help do EasyPower cobrem estas e outras características com maior profundidade. Para abrir a Ajuda [Help], clique em
Ajuda [Help] no canto superior direito da janela do EasyPower ou pressione F1.
