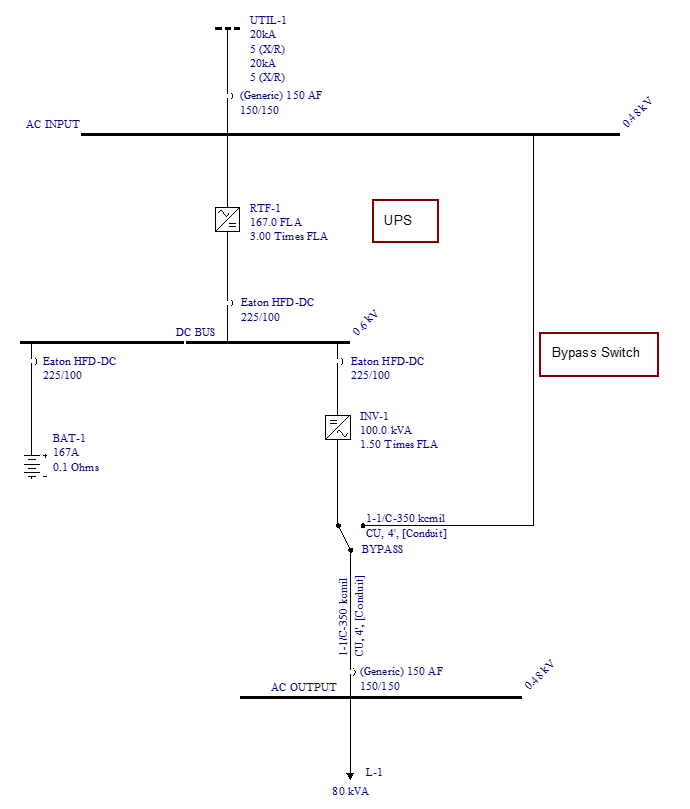

Figura 1:1 Exemplo de Inversor com Link DC com Banco de Bateria (UPS)
Neste exemplo, nós criamos um inversor com link DC com um banco de baterias, também conhecido como uma UPS.
Para visualizar o exemplo e realizar cada estudo, abra o o arquivo exemplo DC Link Inverter with Battery Bank.dez localizado no seu diretório Exemplos [Samples] .
Figura 1:1 Exemplo de Inversor com Link DC com Banco de Bateria (UPS)
Realizar as seguintes tarefas:
Curto-Circuito [Short Circuit] para abrir o módulo de curto-circuito.
Momentâneo [Momentary].

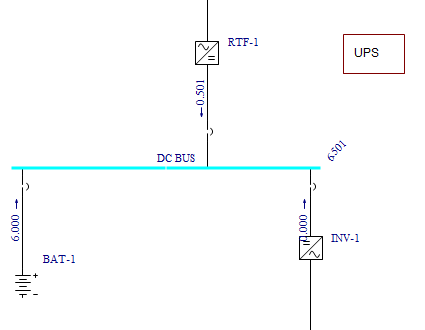

Figura 2:2 Resultados da Falta na Barra DC
Aplicar Falta na(s) Barra(s) [Fault Bus(es)]

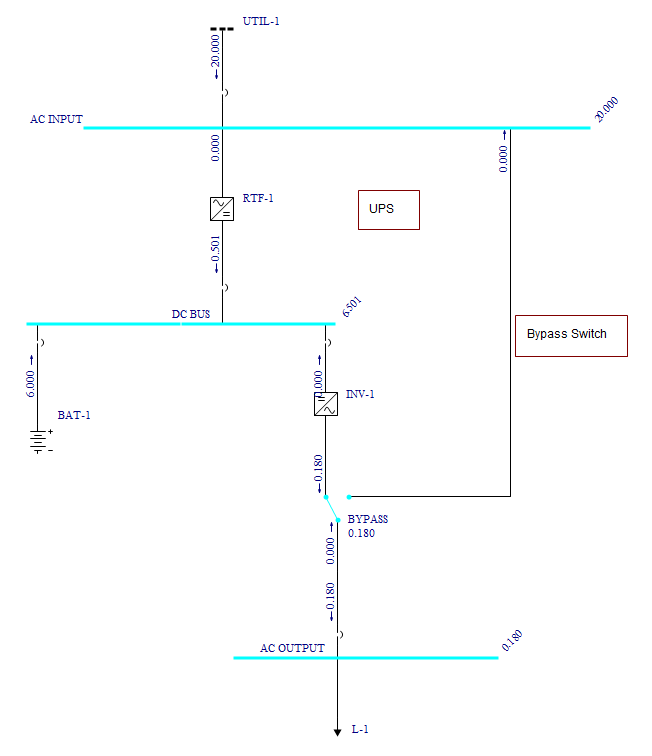

Figura 3:3 Resultados das Barras em Falta

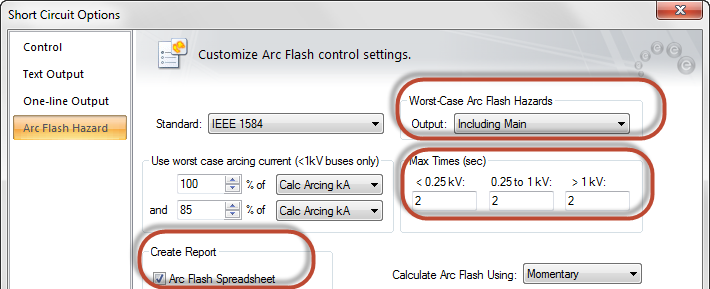

Opções de CC [SC Options], e a seguir selecione a aba Risco de Arc Flash [Arc Flash Hazard]. Observe as opções circuladas abaixo.
Figura 4:4 Opções de Curto-Circuito - Opções Aba Risco de Arc Flash
Arc Flash [Arc Flash] para visualizar os resultados do estudo de arc flash.

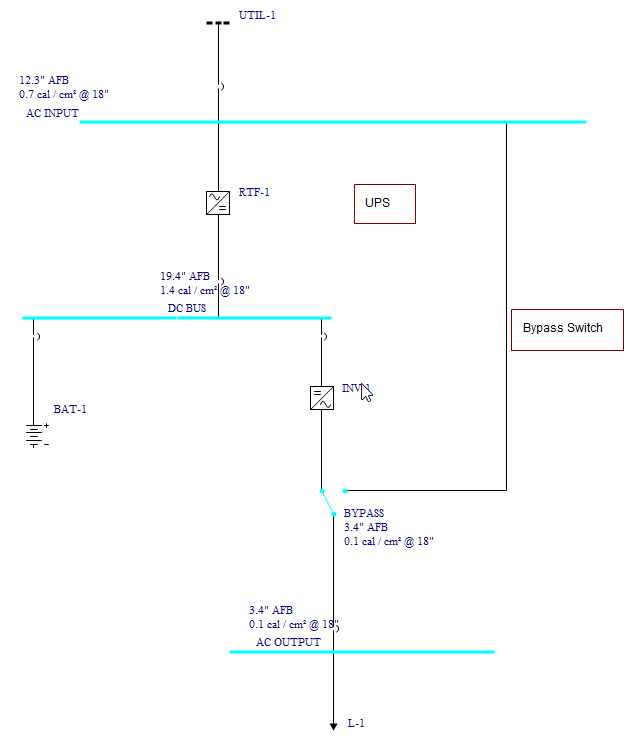

Figura 5:5 Resultados da Energia Incidente no Unifilar

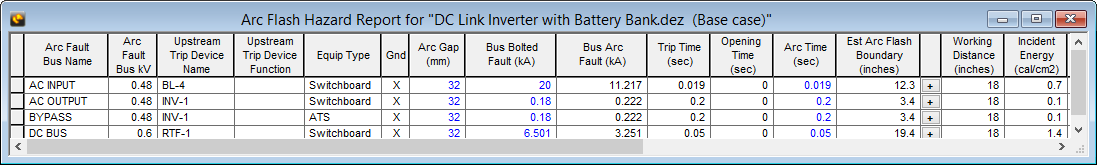

Figura 6:6 Relatório do Risco de Arc Flash para o Exemplo do Inversor com Link DC

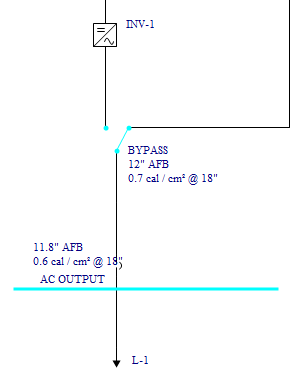

Figura 7:7 Resultados do Estudo de Arc Flash para Correntes de Falta Supridas pelo Bypass.
|
