Arregle para Relámpago de Arco (Arrange for Arc Flash) o presione F8 para ver el informe. También puede seleccionar Informe de Peligro de Relámpago de Arco (Arc Flash Hazard Report) bajo el botón Ventana (Window) para mostrar el informe.Se genera informes de peligro de relámpago de arco en la forma de una hoja de cálculo. Para generar el informe:
Arregle para Relámpago de Arco (Arrange for Arc Flash) o presione F8 para ver el informe. También puede seleccionar Informe de Peligro de Relámpago de Arco (Arc Flash Hazard Report) bajo el botón Ventana (Window) para mostrar el informe.La siguiente figura muestra un informe de fallas "BUS-4" en la muestra del diagrama-unifilar. Este informe muestra los resultados de relámpago de arco para sólo el dispositivo de protección aguas arriba de la barra. Cuando selecciona Peligros de Barra (Incluyendo el disyuntor principal) [Bus Hazards (Incl Main)] en Opciones de Cortocircuito - Peligro de Relámpago de Arco (Short Circuit Options - Arc Flash Hazard), se reportan sólo los dispositivos de protección aguas arriba significativos.

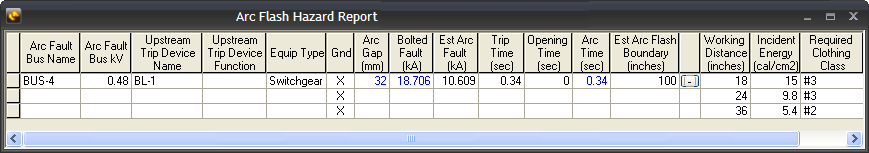

Figura 1: Opción Informe Hoja de cálculo de Peligro de Relámpago de Arco para Peligros de Barra (Incluyendo el Disyuntor principal)
El informe de peligro de relámpago de arco es una hoja de cálculo interactiva. Observe que hay celdas con texto azul debajo de las columnas del Brecha del arco, Falla sólida (kA) y Tiempo del arco (segundos). Puede cambiar estos números para ver el efecto sobre las energías incidentes y las fronteras de relámpago de arco. Los resultados en la hoja de cálculo cambiarán automáticamente. Esta característica le permite probar para diferentes escenarios posibles para obtener las estimaciones más conservadoras.
La energía incidente se reporta para cada distancia de trabajo especificado en Opciones de Cortocircuito (Short Circuit Options). Puede especificar hasta cinco distancias de trabajo diferentes. Esto es particularmente adecuado cuando se utilizan varillas aislados para operar dispositivos de una cierta distancia. Cuando se abre la ventana del Informe de Peligros de Relámpago de Arco por la primera vez, sólo la primera distancia de trabajo aparece en la hoja de cálculo. Para ver los resultados de otras distancias de trabajo, haga clic en
a la izquierda de la columna de la Distancia de Trabajo en la hoja de cálculo.
Figura 2: Hoja de cálculo de Informe de Peligro de Relámpago de Arco para la Opción Detallada
Como se especifica en Opciones de Cortocircuito (Short Circuit Options), cuando 100% de la corriente calculada o el valor mayor produce mayor energía incidente del relámpago de arco, los resultados de texto se muestran en negro en la hoja de cálculo del Informe de Relámpago de Arco. Cuando el 85% o el valor menor produce mayor valor de energía incidente, el texto se muestra en color rosa. En la figura anterior, los resultados para el relé R-6 se muestra en color rosa. Esto muestra que cuando la energía incidente para 85% de la corriente de calculada del arco es mayor que 100% de la corriente calculada del arco. En la impresión de los informes de peligro de relámpago de arco, los resultados de esos dispositivos en que se utiliza el límite inferior (85%) de la corriente del arco, están marcados con un asterisco (*).
A veces, puede ser necesario ver ambos los resultados del diagrama-unifilar y la hoja de cálculo (véase el ejemplo a continuación). Esto ayuda a analizar con más detalle. Para obtener esta vista, presione F8.
Figura 3: Para Visualizar el Informe y Resultados de Diagrama-unifilar.
| Opción | ¿Configuración predeterminada? | Descripción |
|---|---|---|
| Nombre de Barra con Falla de Arco |
Sí |
Este es el nombre de Identificación de las barras con falla. Puede tener barras múltiples o única (incluyendo todas las barra) con falla para el análisis de relámpago de arco. Listados de CCM y paneles también se presentan como barras; esto representa la barra principal dentro del CCM o panel. |
|
Área de Barra |
|
El área del sistema eléctrico donde está ubicado la barra. Esto se puede utilizar para analizar el sistema en secciones. |
|
Zona de Barra |
La zona del sistema eléctrico donde está ubicado la barra. Esto se puede utilizar para analizar el sistema en secciones. | |
| kV de Barra con Falla de Arco | Sí | La tensión de la barra con falla. |
|
Descripción de Ubicación |
|
El nombre de la ubicación física donde está ubicada el equipo. |
|
Ubicación X |
|
La coordenada X de la ubicación del equipo. |
|
Ubicación Y |
|
La coordenada Y de la ubicación del equipo. |
| Piso | El piso en cuál se encuentra el equipo. | |
| CA/CC | Indica si el equipo utiliza corriente alterna o corriente continua. | |
| kV de Barra Línea-Tierra | La tensión línea-a-tierra de la barra con falla. | |
| Código de Dispositivo | El código QR (Quick Response) para el dispositivo, lo cual es disponible para imprimir en etiquetas de relámpago de arco. | |
| Nombre de Dispositivo de Disparo Aguas arriba | Sí | Cuando se falla una barra, EasyPower comprueba todos los dispositivos de protección para su contribución de corriente a la falla. Si la corriente que pasa a través del dispositivo de protección es significativa, entonces los resultados correspondientes al tiempo de disparo de ese dispositivo se proporcionan en la hoja de cálculo. |
|
Nombre de Barra Aguas arriba |
|
El nombre de la barra a la cual el dispositivo de aguas arriba está conectado. |
|
Identidad de Función Aguas arriba |
|
Si el dispositivo de disparo es un relé, se proporciona la Identidad de la función en esta columna. |
| Función de Dispositivo de Disparo Aguas arriba | Sí | Si el dispositivo de disparo es un relé, se proporciona el nombre de función del dispositivo en esta columna. Ejemplos de funciones del dispositivo son: 51/50, 51N, 50G, 49, y así sucesivamente. |
| Tipo de Equipo | Sí | Describe el tipo de envolvente indicado en los Datos de Barra. Los tipos disponibles son Tablero de distribución, CCM/Panel, Aire Libre y Conductor. |
| Tierra | Sí |
La marca "X" en esta columna indica que la ecuación IEEE utiliza el coeficiente para sistemas sólidamente aterrados. Las impedancias de secuencia cero para cables y electroductos suelen ser más altas que las impedancias de secuencia positiva. Por lo tanto, las corrientes para fallas línea a tierra pueden ser menores que las de fallas trifásicas al final de una larga línea. Cuando la corriente de falla línea a tierra es mucha menor que la corriente de falla trifásica, entonces el sistema puede considerarse "no efectivamente aterrado." Para determinar si el sistema está efectivamente aterrado, el programa primero realiza una falla de una sola línea a tierra en la fase A. La tensión por unidad en las fases B y C se comparan con el umbral especificado en el campo Tensión Por-unidad Aterrada Relámpago de Arco (Arc Flash Gnd Vpu) en el cuadro de dialogo Opciones - Sistema (Options - System). Si la tensión promedia por unidad es inferior que el umbral, el sistema se considera como efectivamente aterrado. |
| Brecha de Arco | Sí | La brecha entre los conductores de fase. Se almacenan estos datos en la biblioteca estándar. Se puede especificar la brecha según el tipo de envolvente y tensión. El texto de esta columna es de color azul que indica que puede cambiar los valores. Los resultados cambiarán automáticamente. |
| Corriente de Falla Sólida (kA) | Sí | Esto es la corriente total de falla sólida calculada en la barra con falla. |
| Falla de Arco de Barra(kA) | Sí | Esto es la corriente total del arco calculada en la barra con falla. |
|
Corriente de Falla Sólida Ramal (kA) |
|
La corriente de una falla sólida que fluye por el dispositivo de protección aguas arriba. Cuando hay fuentes múltiples o motores alimentando la falla, este valor puede ser diferente de la corriente total de falla sólida en la barra. También, cuando el dispositivo de disparo es en una tensión diferente que la barra, los valores pueden ser diferentes. |
|
Corriente de Falla de Arco Ramal (kA) |
|
La corriente de arco que fluye por el dispositivo de protección aguas arriba. Cuando hay fuentes múltiples o motores alimentando la falla, este valor puede ser diferente de la corriente total de arco en la barra. También, cuando el dispositivo de disparo es en una tensión diferente que la barra, los valores pueden ser diferentes. |
|
Tiempo de Disparo (s) |
|
El tiempo de disparo para el dispositivo de protección en la corriente estimada del arco. |
| Tiempo de Disparo (falla sólida de ramal) (seg) | Sí | Esta columna informa el tiempo de disparo del dispositivo aguas arriba en función de la corriente ramal momentánea (1/2 ciclo). Esto está en conformidad con NEC (NFPA 70) versión 2017 Artículo 110.16 (B). |
| Tiempo de Apertura (seg.) | Sí |
El tiempo de apertura para interruptores-automáticos AT o dispositivos de apertura después de disparar el relé. Esta columna sólo es aplicable para los relés. Después de que el relé dispare, el interruptor-automático AT lleva esta cantidad de tiempo para despejar la falla. Si el dispositivo de disparo es un fusible o interruptor-automático BT en lugar de un relé, el tiempo de disparo ya incluye el tiempo de apertura entonces esta columna estará en blanco. Hay algunas excepciones que se aplican a este. Algunos relés ya incluyen el tiempo de apertura de interruptor-automático en sus curvas de disparo. Estos se conocen como Relés SST (disparador electrónico). Unos ejemplos son: Cutler-Hammer Digitrip 1150 V, Digitrip MCV, etcétera. En el diálogo Datos de Relé (Relay Data), puede especificar cuál interruptor-automático, fusible o interruptor se abre cuando dispara el relé. Se utiliza el tiempo de apertura del diálogo del dispositivo de conmutación. Si no se especifica el nombre de identificación del dispositivo de conmutación, se utiliza el tiempo de apertura del interruptor-automático justo al lado del relé. Si no hay dispositivos de conmutación inmediatos, el programa atravesar aguas arriba hasta encontrar el primer dispositivo de conmutación. |
| Tiempo de Arco (seg.) | Sí | Duración total de la falla de arco. Esta es la suma del Tiempo de Disparo y el Tiempo de Apertura. El texto de esta columna es de color azul que indica que puede cambiar los valores. Los resultados cambiarán automáticamente. Si se especifica un Tiempo Auxiliar en el diálogo del relé, el Tiempo de Arco incluye el tiempo auxiliar, el tiempo de disparo y el tiempo de apertura. |
|
Tiempo de Despeje (falla sólida ramal) |
No |
La suma del Tiempo de Disparo (falla sólida ramal) y el Tiempo de Apertura. |
| Frontera Estimada de Relámpago de Arco | Sí | La frontera de protección de relámpago de arco en las unidades especificadas. Las unidades se especifican en Opciones de Cortocircuito (Short Circuit Options) en la pestaña Peligros de Relámpago de Arco (Arc Flash Hazards). |
|
Frontera de Acercamiento Limitado |
|
Frontera de protección de descarga eléctrica basada en la tensión de equipo según NFPA 70E. Personas no calificadas no se les permiten acercarse más a esta distancia. |
|
Frontera de Acercamiento Restringido |
|
Frontera de protección de descarga eléctrica basada en la tensión de equipo según NFPA 70E. Cuando el equipo está energizado, personas calificadas no se les permiten acercarse o tocar cualquier conductor o partes de circuitos más cercas a la distancia de la frontera restringida de acercamiento. Refiere a NFPA 70E para las excepciones. |
|
|
|
Cuando se abre la ventana del Informe de Peligros de Relámpago de Arco por la primera vez, sólo la primera distancia de trabajo aparece en la hoja de cálculo. Para visualizar resultados para otras distancias de trabajo, haga clic en |
| Distancia de Trabajo | Sí | Distancia de trabajo aproximado en unidades específicas. Puede especificar hasta cinco distancias de trabajo diferentes en Opciones de Cortocircuito (Short Circuit Options). Para cada distancia de trabajo se calcula la energía incidente. |
| Energía Incidente | Sí |
Esta es la energía incidente de relámpago de arco correspondiente al dispositivo de disparo. El tiempo de disparo asociado con el dispositivo de disparo se utiliza en el cálculo. Sin embargo, la corriente del arco o la corriente de falla utilizado es la corriente de falla total de la barra con falla y no la corriente que pasa por el dispositivo de disparo. La calificación de los equipos de protección de personal (EPP) usada por los trabajadores debería basarse en este valor. La energía se informa en calorías o julios por centímetro cuadrado según la configuración en Opciones Cortocircuito (Short Circuit Options). |
|
Comentarios/ Clasificación de Ropa Obligatoria |
Sí |
Comentarios generados por EasyPower–por ejemplo, "No se encuentra un dispositivo de disparo válido aguas arriba o en el diálogo de barra." o "No trabaje en equipo energizado." Si EasyPower está configurado para mostrar el nivel de EPP, esta columna se llama Clase de Ropa Requerida (Required Clothing Class) y se muestra el nivel de EPP. |
|
Comentarios de Equipo |
|
Comentarios escritos en la pestaña del equipo Peligro Relámpago Arco (Arc Flash Hazard) se muestran aquí. |
|
Comentario de Etiqueta |
|
El comentario de etiqueta de relámpago de arco. Esto se define en la pestaña Peligro de Relámpago de Arco (Arc Flash Hazard) del cuadro de diálogo de equipo, pero se puede cambiarla aquí, si sea necesario. |
|
Etiquetas para Imprimir |
|
El número de etiquetas de relámpago de arco para imprimir. Esto se define en la pestaña Peligro de Relámpago de Arco (Arc Flash Hazard) del cuadro de diálogo de equipo, pero se puede cambiarla aquí, si sea necesario. Nota: Ver también Número de Comentarios de Dispositivo (Device Comment Count) |
|
Comentario de Etiqueta de Dispositivo |
|
Cuando la opción de salida Detallada (Detailed) está seleccionada, los resultados de relámpago de arco del alimentador se muestran con los resultados de barras y entradas. Cada fila de los resultados puede tener sus propios comentarios especificados por el usuario. Estos comentarios están asociados con los dispositivos de protección. Solo puede escribir los comentarios por medio del informe de peligro de relámpago de arco. Los comentario se almacenan con el archivo. Nota: La opción de salida Detallada (Detailed) se configura en Opciones de Cortocircuito > Peligro de Relámpago de Arco (Short Circuit Options > Arc Flash Hazard). |
|
Número de Comentarios de Dispositivo |
|
Esto es el número de etiquetas a imprimir para cada fila que se crea cuando la opción de salida se configura a Detallada (Detailed) Para utilizar este número, el valor de Etiquetas a Imprimir (Labels to Print) debe ser 0. Nota: La opción de salida Detallada (Detailed) se configura en Opciones de Cortocircuito > Peligro de Relámpago de Arco (Short Circuit Options > Arc Flash Hazard). |
Puede abrir el informe de Peligro de Relámpago de Arco en Excel®. Para hacerlo, haga clic en el informe para mostrar la pestaña Informe de Tabla (Table Report), y después haga clic en
Abre con Excel (Open With Excel). También puede hacer clic derecha en la hoja de cálculo y haga clic en Abre en Excel (Open in Excel).
Puede crear un diseño de informe personalizado. Para personalizar el informe:
Configuración de Informe (Report Config).Ver también Para Compartir Configuraciones de Informe.
Se puede eliminar filas individuales o múltiples del informe. Al eliminar filas múltiples, las filas deben ser contiguas (una justo después de la otra).
Resalte las filas que desea eliminar, y después presione la tecla SUPRIMIR.
Si desea restaurar las filas eliminadas, ejecuta el informe de nuevo.
