Modelos de Excitación de Sistema

Sistema de Excitación Simple

Figura 1: Diagrama de Bloques Sencillo del Modelo de Excitador

Parámetro

Unidades

Descripción

TA

Segundos

Constante de Tiempo de Adelanto del Regulador de Tensión Automático

TB

Segundos

Constante de Tiempo de Retardo del Regulador de Tensión Automático

TE

Segundos

Constante de Tiempo de Excitador

K

pu

Ganancia de Excitador

EMin

pu

Límite Mínimo de Excitador

EMax

pu

Límite Máximo de Excitador

IEEE Tipo 1

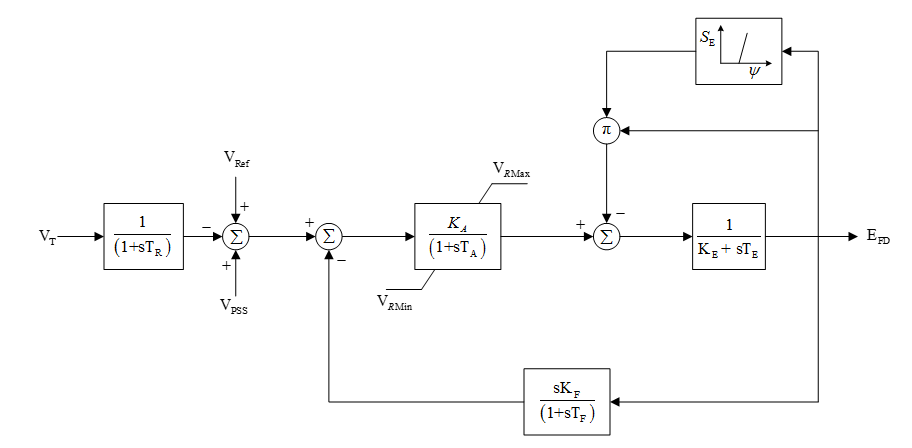

Figura 2: Diagrama de Bloques Modelo IEEE Tipo 1

Parámetro

Unidades

Descripción

TR

Segundos

Constante de tiempo de transductor

TA

Segundos

Constante de tiempo de Regulador de Tensión Automático

TE

Segundos

Constante de tiempo de excitador

TF

Segundos

Constante de tiempo de retroalimentación de tensión del campo

KA

pu

Ganancia de Regulador de Tensión Automático

KE

pu

KE de Excitador

KF

pu

Ganancia de retroalimentación de tensión del campo

VR Máximo

pu

Límite máximo de Regulador de Tensión Automático

VR Mínimo

pu

Límite mínimo de Regulador de Tensión Automático

E1

pu

Punto 1 de saturación de tensión

E2

pu

Punto 2 de saturación de tensión

S( E1 )

pu

Saturación en E1

S( E2 )

pu

Saturación en E2

IEEE Tipo 2

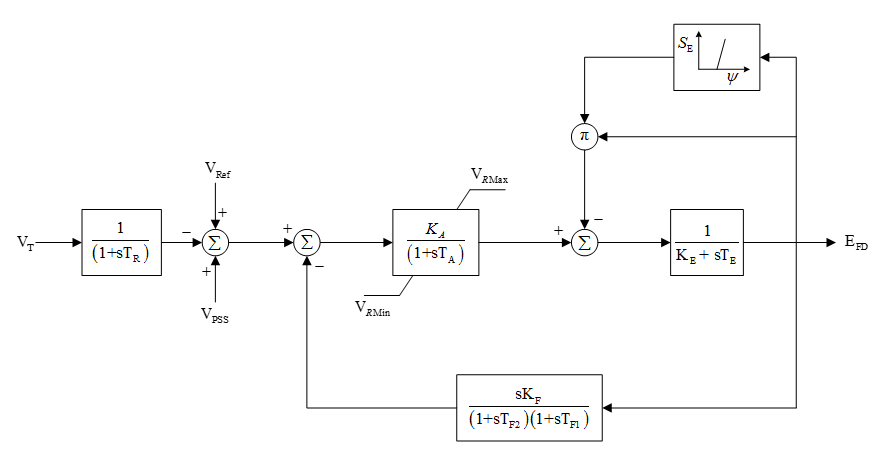

Figura 3: Diagrama de Bloques de Modelo IEEE Tipo 2

Parámetro

Unidades

Descripción

TR

Segundos

Constante de tiempo de transductor

TA

Segundos

Constante de tiempo de Regulador de Tensión Automático

TE

Segundos

Constante de tiempo de excitador

TF1

Segundos

Constante 1 de tiempo de retroalimentación de tensión del campo

TF2

Segundos

Constante 2 de tiempo de retroalimentación de tensión del campo

KA

pu

Ganancia de Regulador de Tensión Automático

KE

pu

KE de Excitador

KF

pu

Ganancia de retroalimentación de tensión del campo

VR Máximo

pu

Límite máximo de Regulador de Tensión Automático

VR Mínimo

pu

Límite mínimo de Regulador de Tensión Automático

E1

pu

Punto 1 de saturación de tensión

E2

pu

Punto 2 de saturación de tensión

S( E1 )

pu

Saturación en E1

S( E2 )

pu

Saturación en E2

Tipo AC1A sin escobillas

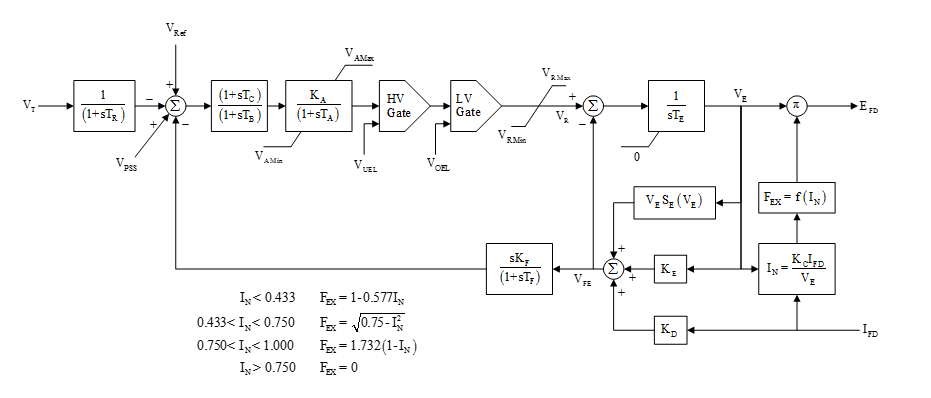

Figura 4: Diagrama de Bloques de Modelo IEEE Tipo AC1A

Parámetro

Unidades

Descripción

TR

Segundos

Constante de tiempo del sensor

TA

Segundos

Constante de tiempo del Regulador de Tensión Automático principal

TB

Segundos

Constante de tiempo de retardo del segundo bloque del Regulador de Tensión Automático

TC

Segundos

Constante de tiempo de adelanto del segundo bloque del Regulador de Tensión Automático

TE

Segundos

Constante de tiempo de excitador

TF

Segundos

Constante de tiempo de retardo de retroalimentación

KA

pu

Ganancia del primer bloque del Regulador de Tensión Automático principal

KC

pu

KC del excitador – Retroalimentación de corriente del campo

KD

pu

KD del excitador – Retroalimentación de corriente del campo

KE

pu

KE de Excitador

KF

pu

Ganancia de retroalimentación

VAMax

pu

Control máximo del Regulador de Tensión Automática

VAMin

pu

Control mínimo del Regulador de Tensión Automática

VRMax

pu

Regulador máximo - Amplificador

VRMin

pu

Regulador mínimo - Amplificador

E1

pu

Punto 1 de saturación de tensión

E2

pu

Punto 2 de saturación de tensión

S(E1)

pu

Saturación en E1

S(E2)

pu

Saturación en E2

VUEL

pu

Límite Fijo de Baja Excitación

VOEL

pu

Límite Fijo de Sobre Excitación

Tipo AC6A sin escobillas

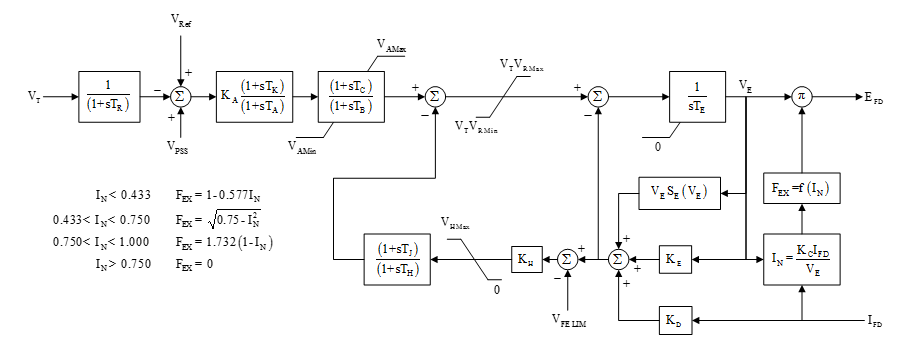

Figura 5: Diagrama de Bloques de Modelo IEEE Tipo AC6A

Parámetro

Unidades

Descripción

TR

Segundos

Constante de tiempo del sensor

TK

Segundos

Constante de tiempo de adelanto del primer bloque

TA

Segundos

Constante de tiempo de retardo del primer bloque

TB

Segundos

Constante de tiempo de retardo del segundo bloque

TC

Segundos

Constante de tiempo de adelanto del segundo bloque

TE

Segundos

Constante de tiempo de excitador

TJ

Segundos

Constante de tiempo de adelanto de retroalimentación

TH

Segundos

Constante de tiempo de retardo de retroalimentación

KA

pu

Ganancia del primer bloque

KC

pu

KC del excitador – Retroalimentación de corriente del campo

KD

pu

KD del excitador – Retroalimentación de corriente del campo

KE

pu

KE de Excitador

KH

pu

Ganancia de retroalimentación

VFELim

pu

Valor de límite de VFE

VHMax

pu

Retroalimentación máxima

VAMax

pu

Control máximo del Regulador de Tensión Automática

VAMin

pu

Control mínimo del Regulador de Tensión Automática

VRMax

pu

Regulador máximo - Amplificador

VRMin

pu

Regulador mínimo - Amplificador

E1

pu

Punto 1 de saturación de tensión

E2

pu

Punto 2 de saturación de tensión

S(E1)

pu

Saturación en E1

S(E2)

pu

Saturación en E2

Tipo AC8B sin escobillas

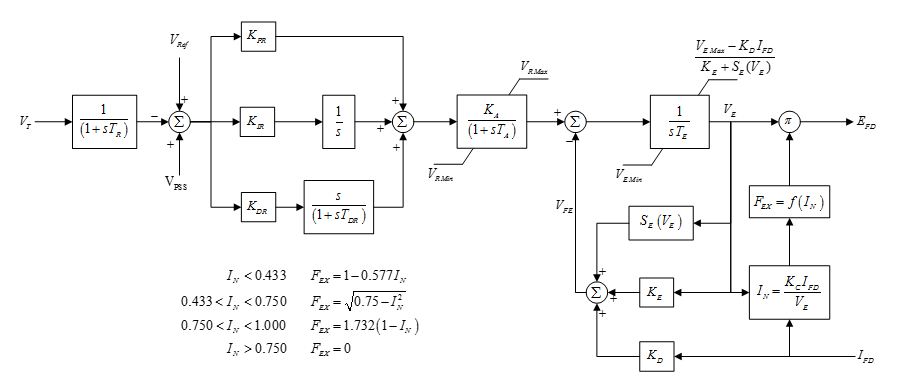

Figura 6: Diagrama de Bloques de Modelo IEEE Tipo AC8B

Parámetro

Unidades

Descripción

TR

Segundos

Constante de tiempo de transductor

TA

Segundos

Constante de tiempo del Regulador de Tensión Automático principal

TE

Segundos

Constante de tiempo de excitador

TDR

Segundos

Constante de tiempo diferencial para control Proporcional Integral Diferencial (PID)

KPR

pu

Ganancia proporcional para control PID

KIR

pu

Ganancia integral para control PID

KDR

pu

Ganancia diferencial para control PID

KA

pu

Constante de tiempo del Regulador de Tensión Automático principal

KC

pu

KC del excitador – Retroalimentación de corriente del campo

KD

pu

KD del excitador – Retroalimentación de corriente del campo

KE

pu

KE de Excitador

VR Máximo

pu

Regulador máximo - Amplificador

VR Mínimo

pu

Regulador mínimo - Amplificador

VE Máxima

pu

Excitador máximo

VE Mínima

pu

Excitador mínimo

E1

pu

Punto 1 de saturación de tensión

E2

pu

Punto 2 de saturación de tensión

S(E1)

pu

Saturación en E1

S(E2)

pu

Saturación en E2
