Ejecuta un Análisis de Cortocircuito
Abre el Modo de análisis Cortocircuito y Provoque Falla a una Barra
Abre el modo de análisis de cortocircuito al hacer clic en
Cortocircuito (Short Circuit) en la pestaña Inicio (Home).
Provoque una falla a la barra inferior derecha haciendo doble clic en ella. Debe ver los siguientes resultados:
Figura 1: Para Ejecutar un Análisis Cortocircuito
Observe que tenemos que hacer un pequeño cambio en el diagrama-unifilar para ver los resultados.
Para Ajustar la Legibilidad de Resultados de Diagrama-unifilar
Arrastre cada motor hacia abajo suficiente para que los números encajen entre éste y la barra.
Figura 2: Texto Legible Después de Ajustar de Diagrama-unifilar
Después de ajustar el diagrama-unifilar, puede guardar la disposición actualizada con el comando Guarda (Save) a pesar de que todavía está en el modo de análisis de cortocircuito.
Para Interpretar Resultados
Observe que la barra con falla se resalta en azul. Las unidades predeterminadas de resultados son kiloamperios simétricos. (Se puede cambiar esto haciendo clic en Herramientas > Opciones de cortocircuito > Salida de diagrama-unifilar (Tools > Short Circuit Options > One-line Output).) La corriente de falla de barra es 19,490 kA, que se muestra en el lado derecho de la barra en un ángulo de cuarenta y cinco grados. La contribución del transformador es de 17,066 kA y la contribución del motor es de 1,250 kA.
Si los resultados no coinciden con estos números, verifique los cuadros de diálogo de la base de datos para cada elemento, comparándolos con los cuadros de diálogo que se muestran en este tutorial. Para realizar esto, primero debe volver al modo Edita Base de datos (Database Edit) haciendo clic en
Edita Base de datos (Database Edit).
Para Visualizar una Tensión y Corriente Remota
EasyPower le brinda la capacidad de ver tensiones y corrientes remotas (en barras múltiples que no sean las que experimentan la falla).
Mientras que la barra inferior derecha todavía está con falla (resaltada en azul), haga clic en
V/I Remota (Remote V/I) en la pestaña Cortocircuito (Short Circuit) para ver la tensión y corriente para todas las barras remotas.

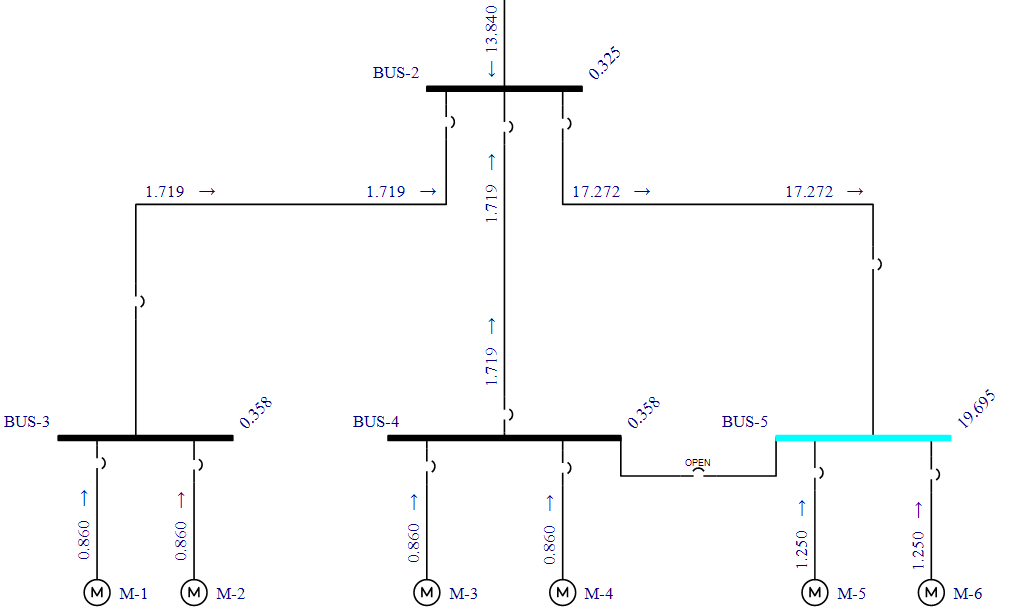

Figura 3: Visualización de a una tensión y corriente remota
Como puede ver, 0,86 kA de cada uno de los motores fluyen hacia la falla en la barra de la derecha. Para las barras remotas, se muestra la tensión en un ángulo de cuarenta y cinco grados. En este caso, el valor es 0,358 por unidad, o alrededor de 35 por ciento del valor nominal. Se puede mostrar la tensión en kV si lo desea haciendo clic en Opciones cortocircuito > Salida de diagrama-unifilar (SC Options > One-line Output).
Para Visualizar a Resultados Interrumpiendo
Haga clic en
Interrumpiendo (Interrupting) en la pestaña Cortocircuito (Shortcircuit) para ver los resultados de interrumpiendo. Además de los resultados de medio ciclo, también aparecen los resultados de interrupción (5-ciclo).
Figura 4: Visualización de resultados de interrupción
Para ver sólo los resultados de interrupción, haga clic en
Momentáneo (Momentary) para apagar los resultados de corrientes momentáneas.
Observe que las contribuciones de motores decaen como la tensión de la barra se baja y las constantes de tiempo de los motores aumentan. Esto proporciona una indicación clara de las corrientes necesarias para el ajuste de relés.

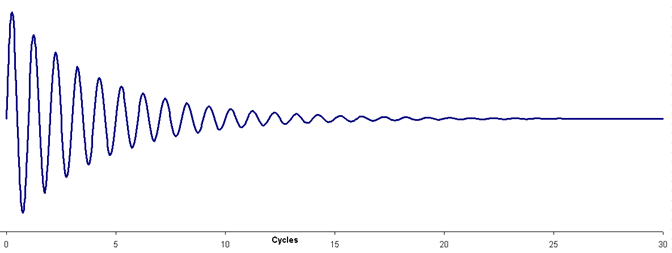

Figura 5: Contribución de Corriente de Motor a Corriente de Cortocircuito
