Pestaña de peligro de relámpago de arco

Para establecer las opciones de cortocircuito, desde el modo de análisis Cortocircuito (Short Circuit), haga clic en Opciones de cortocircuito (SC Options).

En la pestaña Peligro relámpago de arco (Arc Flash Hazard), seleccione las opciones para controlar el análisis de peligro de relámpago de arco.

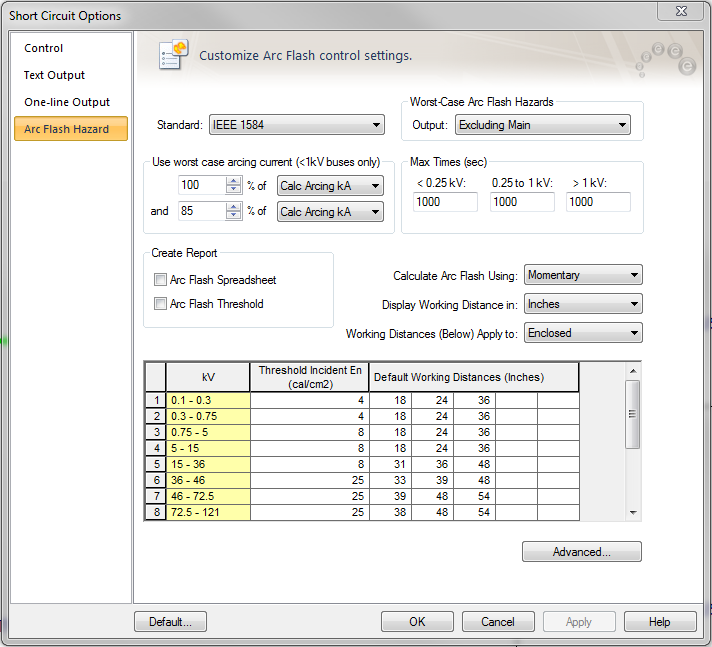

Figura 1: Opciones cortocircuito – Pestaña peligros relámpago de arco

Opción Descripción
Norma (Standard)

Puede seleccionar cualquier de las siguientes normas para el método de cálculo.

  • IEEE 1584
  • NFPA-70E 2015 D.2, D.3 +
  • V7.0 Mejorada
  • V6.0 Mejorada

Las ecuaciones de IEEE 1584 se aplican hasta 15kV. Por encima de 15 kV, el programa utiliza el método de Ralph Lee, y el factor de distancia " X ' y la brecha de la biblioteca no se aplican. Este método tiene el exponente de distancia de 2.

Caso peor peligros de relámpago de arco (Worst-Case Arc Flash Hazards)

EasyPower obtiene el tiempo de arco desde el dispositivo de protección aguas arriba de la barra con falla. El programa utiliza la función de coordinación PowerProtector™ para calcular el tiempo de disparo para la corriente de falla estimada que pasa a través del dispositivo de protección. Este es el método más preciso. Esta opción sólo funciona si tiene la característica PowerProtector™ incluido en el software de EasyPower.

Salida (Output)

Seleccione una de las opciones para evaluar los resultados de peligro de relámpago de arco para cualquier barra de las siguientes maneras:

  • Incluyendo disyuntor principal (Including Main): Esta opción proporciona los resultados de la falla en la propia barra colectora. Si un interruptor automático principal o fusible protege la barra y este interruptor automático o fusible está conectado a la barra, entonces el tiempo de formación del arco sería igual al tiempo de disparo para este dispositivo principal. Si un trabajador está trabajando en la barra o en el lado de carga del interruptor principal/fusible, se aplica esta opción de salida. Sin embargo, esta opción de salida no debe ser utilizado si se requiere trabajo energizado en el lado de línea del interruptor automático principal/fusible.
  • Excluyendo disyuntor principal (Excluding Main): Esta opción proporciona los resultados de una falla en la barra colectora excluyendo el efecto de disparo del interruptor automático principal. Esta opción de salida es aplicable al trabajo energizado en el lado de línea del interruptor principal de la barra. El dispositivo de disparo remoto aguas arriba se utiliza para calcular el tiempo de arco.
  • Nota: Paneles suelen tener los interruptores automáticos principales, barras colectoras e interruptores automáticos de alimentación dentro de la misma envolvente. La abertura de la cubierta frontal expondría a un trabajador a arco en el lado de línea del interruptor automático principal. Para simular este peligro, seleccione la opción Excluyendo Principal (Excluding Main), ya que el dispositivo para interrumpir fallas tendría que ser un dispositivo aguas arriba.

  • Ambos (Incluir y Excluir disyuntor principal) [Both (Incl & Excl Main)]: Esta opción proporciona los resultados para fallas en la barra colectora, así como en el lado de línea del interruptor automático principal/fusible, siempre que la barra tiene un interruptor automático principal/fusible ubicado en el lado de aguas arriba.
  • Detallado (Detailed): Esta opción evalúa los resultados para la barra colectora, así como los terminales de lado de la carga de todos los dispositivos de protección vinculados a la barra y también aguas abajo de la barra.
Utiliza corrientes del peor de los casos de formación de arcos (Use the worst case arcing currents)

IEEE 1584 recomienda el uso de dos escenarios – uno con 100% de la corriente estimada del arco y el otro con 85% de la corriente estimada del arco. Esto es debido al hecho de que las corrientes del arco pueden ser aleatorias y generalmente varían por alguna proporción sobre el valor estimado. Para las características tiempo-inverso de sobre-corriente de los dispositivos de protección, el tiempo de arco es mayor para las corrientes más pequeñas de lo que es para corrientes más grandes. Puesto que la energía incidente de fallas de arco es más sensible a la duración del arco que es la corriente del arco, es necesario obtener un tiempo de arco más preciso. IEEE 1584 propone tomar el 85% de la estimación inicial de la corriente del arco.

EasyPower le permite considerar dos escenarios de corrientes del arco. EasyPower calcula ambos escenarios e informa automáticamente el peor caso de la energía incidente, proporcionando así resultados conservadores.

Los valores de 100% y 85% de la corriente del arco recomendados por IEEE 1584 son los valores predeterminados. Puede cambiar estas relaciones al escribir en el campo o con los botones para aumentar o disminuir los valores.

Cuando el 100% o el valor superior rinde mayor energía incidente de relámpago de arco, los resultados de texto se muestran en negro en la hoja de cálculo del Informe de relámpago de arco. Cuando el 85% o el valor menor rinde mayor valor energético incidente, el texto se muestra en color rosa.

Tiempo máximo (segundos) [Max Times (sec)] El Tiempo máximo es el tiempo máximo que el programa utiliza para calcular la energía incidente. Si el tiempo de disparo calculado como por dispositivo TCC es menor que el tiempo máximo especificado, entonces se utiliza el tiempo de disparo del dispositivo. Si el tiempo de disparo del dispositivo excede el tiempo máximo especificado, entonces se utiliza el valor Tiempo máximo. El tiempo máximo predeterminado es de 1000 segundos.
Calcula relámpago de arco utilizando (Calculate Arc Flash Using) Especifique la corriente de falla utilizada durante los cálculos de relámpago de arco. Seleccione entre corrientes de falla Momentánea (Momentary), Interrupción (Interrupting), y 30 Ciclo (30 Cycle) o el Método Integrado (Integrated method).
Muestra distancia de trabajo en (Display Working Distance in)

Puede seleccionar las unidades de distancia de trabajo de cualquiera de lo siguiente. Esto afecta a los resultados, como de la frontera de relámpago de arco también.

  • Pulgadas (Inches)
  • Pies (Feet)
  • Pulgadas/Pies (Inches/Feet): Muestra los resultados en pulgadas y pies.
  • mm
  • Metro (Meter)
  • mm/Metro (mm/Meter): Muestra los resultados en ambos mm y metros.
Distancias de trabajo (abajo) aplica a [Working Distances (Below) Apply to] Puede especificar distancias de trabajo separados para aire libre y espacio encerrado. Seleccione la opción apropiada para ver o editar los valores en la hoja de cálculo. Típicamente para media tensión, interruptores y fusibles en el aire libre pueden ser operados desde una distancia mayor.
Crea informe (Create Report)
Hoja de cálculo de relámpago de arco (Arc Flash Spreadsheet)

Seleccione esta casilla de verificación para obtener un informe de hoja de cálculo de los cálculos de peligro de relámpago de arco al provocar fallas en barras.

Muestra (Show): Corriente de falla de arco se muestra en el informe de peligro de relámpago de arco.

  • Corrientes ramales (Branch currents): Muestra la corriente de falla visto por el dispositivo de disparo aguas arriba.
  • Corrientes de barras (Bus Currents): Muestra el total de corriente de falla en la barra con falla. Este valor incluye contribuciones de aguas abajo.
Umbral de relámpago de arco (Arc Flash Threshold) Marcar esta casilla para obtener un informe de las barras que exceden las energías incidentes umbrales de relámpago de arco especificadas en las opciones. Puede especificar cualquier energía incidente como el umbral para los varios niveles de tensión al escribir los valores en la hoja de cálculo en las opciones de Peligro de relámpago de arco. Todo el equipo que excede a los umbrales de peligro se mostrará en rojo en el diagrama unifilar.
Umbral de energía incidente (Threshold Incident energy) Para cada nivel de tensión se puede especificar el umbral de la energía incidente. Equipo con energías incidentes que exceden los valores umbrales se resaltará en rojo en la salida del diagrama unifilar y que se informará en el Informe de umbral de relámpago de arco. Esto proporciona una notificación instantánea de una condición de peligro. Todos los equipos con energías incidentes que exceden los valores umbrales se muestran en rojo en el diagrama unifilar.
Distancias de trabajo predeterminadas (Default Working Distances) Por cada nivel de tensión, puede especificar hasta cinco distancias de trabajo para proporcionar la energía incidente en el Informe de relámpago de arco. En la salida del diagrama unifilar, los resultados se muestran solo para la distancia de trabajo más corta, que tiene la mayor energía incidente.
Avanzado (Advanced) Ver Opciones avanzadas de relámpago de arco.
