Tutorial - SmartPDC™

Este tutorial le guía a través de varias de las principales características del módulo SmartPDC™ de EasyPower (Coordinación Automatizada de Dispositivos de Protección, o Coordinación Automatizada). Si no ha estudiado el tutorial Coordinación de dispositivos de protección, le recomendamos hacerlo antes de continuar. SmartPDC™ automatiza el proceso de la coordinación y configuración de dispositivos de protección, proveyendo coordinación detallada con la simplicidad de un solo toque para sistemas de BT y MT.

Nota: La función SmartPDC™ no está disponible en la versión de Demostración de EasyPower.

Modo de análisis de coordinación

Para utilizar la función SmartPDC™, tiene que estar en el modo de análisis de Coordinación (Coordination).

  1. Abra el archivo SmartPDC-1.dez ubicado en la carpeta EasyPower Samples. Haga clic en Maximiza (Maximize) en la ventana del diagrama unifilar para llenar la ventana de sesión con el diagrama unifilar.
  2. Haga clic en Coordinación (Coordination) en la cinta de opciones para abrir el modo de análisis Coordinación (Coordination).

Sugerencia: Presione y sostenga la rueda del mouse para arrastrar y desplazar la visualización del diagrama unifilar. Puede girar la rueda del mouse o utilizar los controles de zoom en la parte inferior derecha de la ventana para controlar que tan grande aparecen los elementos en el diagrama unifilar.

Coordinación Inteligente

  1. En el modo de análisis Coordinación (Coordination), haga clic en Abre TCC (Open TCC). Seleccione SmartPDC-1, y después haga clic en Abre (Open).
  2. Esta acción abre la ventana Gráfico PDC-1 Inteligente (SmartPDC-1 plot), en la cual puede ver la curva tiempo corriente para los elementos seleccionados.

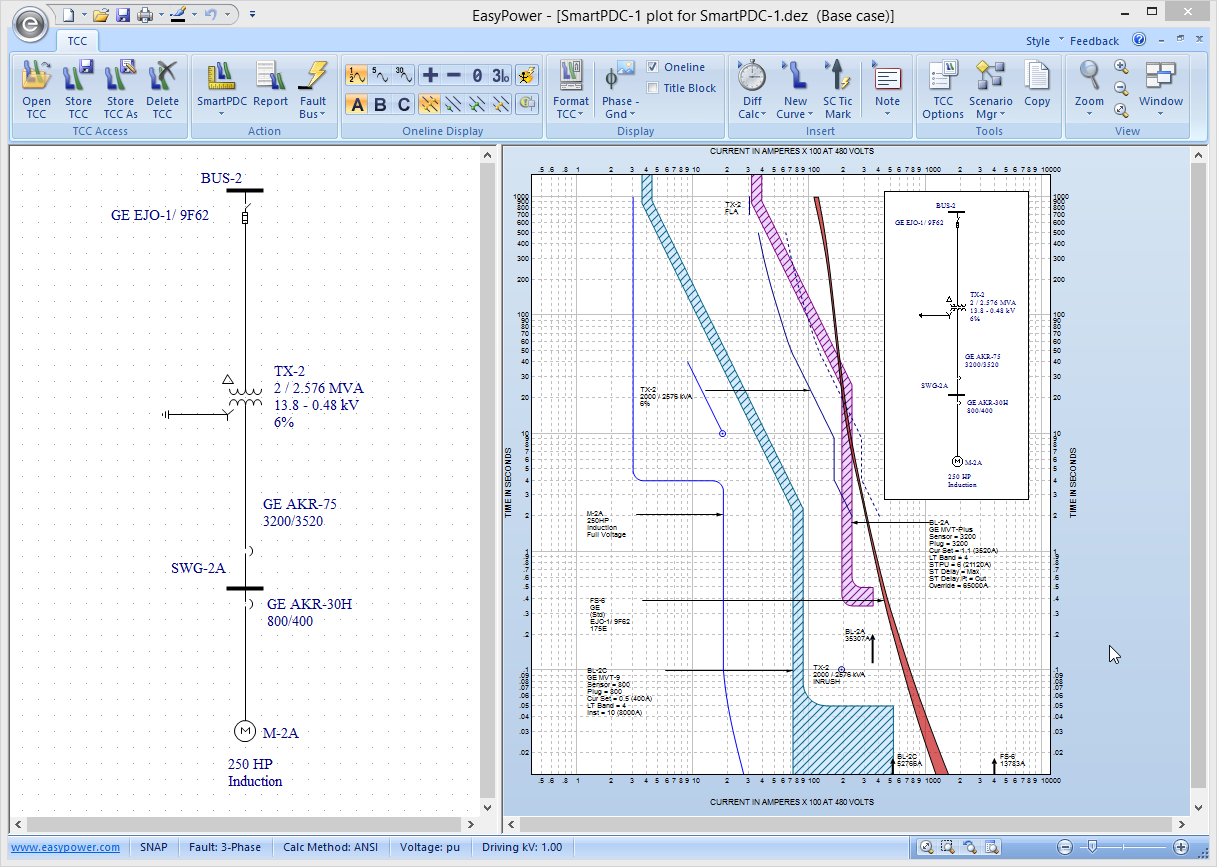

    Figura 1: Gráfico del diagrama unifilar y el PDC-1 Inteligente

  3. Desde la cinta de opciones TCC, haga clic en PDC Inteligente (SmartPDC). Todos los dispositivos de protección con datos de TCC se coordinan comenzando con el dispositivo aguas abajo más distante y luego subiendo aguas arriba. Observe como las curvas de TCC cambian a cómo eran antes.
  4. Nota: Si no selecciona uno o más de los dispositivos de protección en el diagrama unifilar antes de hacer clic en PDC Inteligente (SmartPDC), todos los dispositivos de protección se coordinarán. Para coordinar un solo dispositivo de protección o grupo de dispositivos de protección, seleccione primero estos dispositivos.

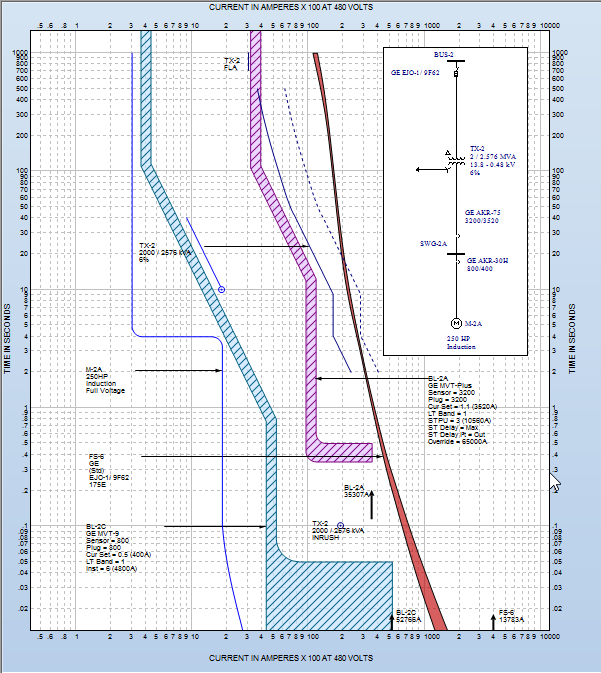

  5. Figura 2: Curvas de TCC después de utilizar el programa de coordinación SmartPDC™

  6. Seleccione Ventana > Arregla para coordinación automatizada (Window > Arrange for Auto Coordination). Esta acción abre una vista que incluye el diagrama unifilar, el gráfico de TCC, y un Informe de coordinación automatizada de fase.

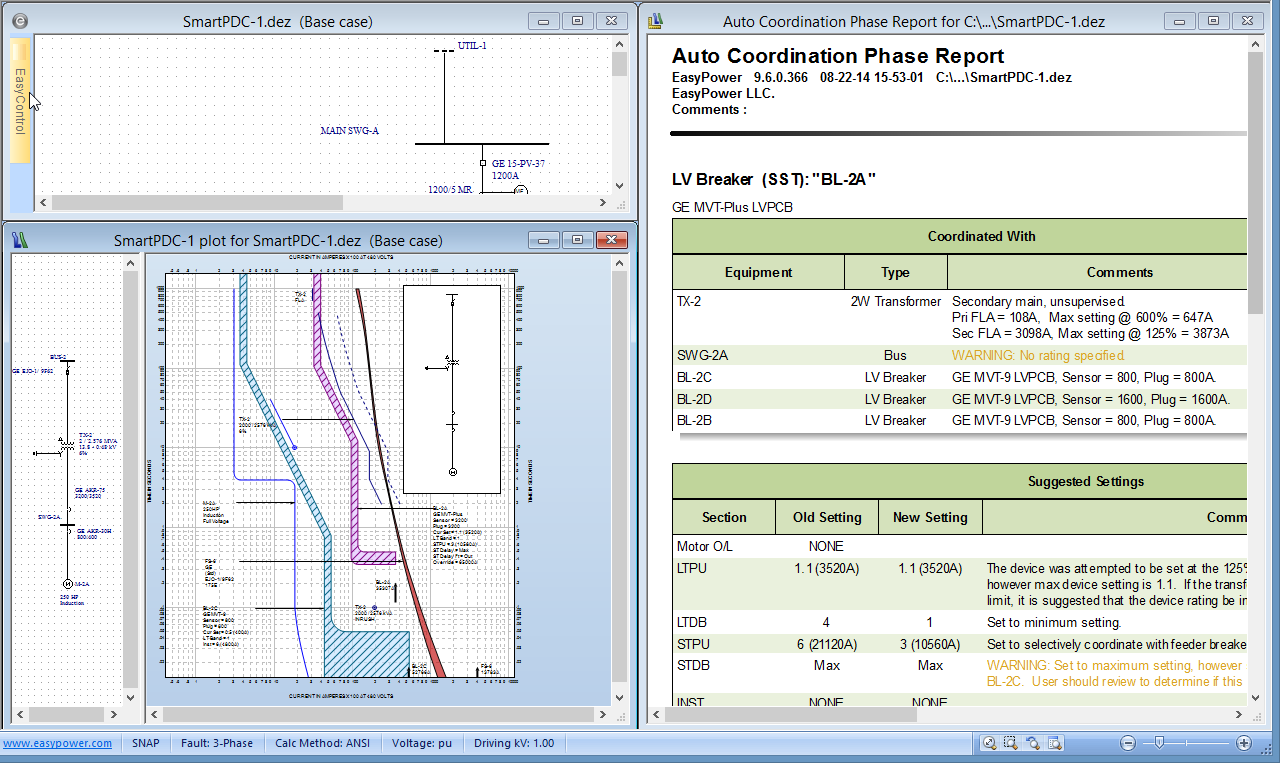

    Figura 3: Arregla para visualizar coordinación automatizada (Arrange for Auto Coordination View)

  7. El Informe de coordinación automatizada de fase(Auto Coordination Phase Report) muestra toda la información de los equipos utilizados para coordinar cada dispositivo de protección y los ajustes sugeridos para cada dispositivo coordinado. Los errores aparecen en color rojo y las advertencias en amarillo bajo la columna Comentarios (Comments).

  8. Las curvas de tiempo corriente se actualizan para incluir los ajustes sugeridos. Revise el gráfico de TCC para que las curvas de coordinación satisfagan sus requerimientos. Todavía puede arrastrar las curvas de los dispositivos de protección ya que todas las propiedades de las TCC se mantienen vigentes como si el gráfico de la TCC se generó del diagrama unifilar.

    Nota: Recomendamos que este proceso se repita para la coordinación automatizada del sistema completo. Coordine subsistemas pequeños tipo radial y suba aguas arriba a lo largo de todo el sistema.

Comentarios sobre austes sugeridos

  1. Cierre las ventanas SmartPDC-1 plot for SmartPDC-1.dez (Base case) y Auto Coordination Phase Report for C:\...\SmartPDC-1.dez, pero deje abierta la ventana SmartPDC-1.dez (Base case).
  2. Haga clic en Maximiza (Maximize) para llenar su pantalla con el diagrama unifilar PDC-1 Inteligente (Caso base) [SmartPDC-1 (Base case)].
  3. Haga clic derecho en un área en blanco en el diagrama unifilar, y haga clic en Selecciona todo (Select All). Observe que todos los elementos en el diagrama unifilar son ahora de color verde.
  4. Haga clic en PDC Inteligente (SmartPDC).

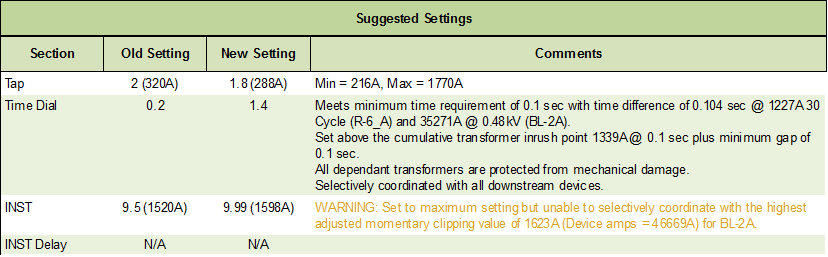

  5. Desplácese hasta la parte inferior del informe y encuentre Función 1 "Relé-6-A" ("Relay-6_A" Function 1). En la sección Ajustes sugeridos (Suggested Settings), observe las advertencias bajo la sección Comentarios (Comments) (ver la siguiente figura).
  6. El ajuste de la toma del relé se obtiene usando los valores calculados Mínimo y máximo NEC (NEC Min and Max) como limites. Para cada toma, el programa realiza sus cálculos de los rangos del ajuste de tiempo e instantáneo para determinar la mejor configuración del relé.

    Los ajustes de tiempo requieren un intervalo de tiempo mínimo entre el relé y los dispositivos de protección aguas abajo. El tiempo mínimo entre dos dispositivos de protección se puede ajustar en la sección de relés de las Opciones de coordinación automatizada (Auto Coordination Options).

    El ajuste instantáneo del relé está configurada por encima del valor de la corriente máxima de recorte para todos los componentes dependientes.

Opciones de coordinación automatizada

Hay dos métodos para ajustar las opciones de coordinación automatizada, dependiendo en donde está en el software;

Las opciones se muestran en la figura siguiente. El cuadro de diálogo Opciones coordinación automatizada (Auto Coordination Options) tiene varias categorías de ajustes. Seleccione la categoría en la columna izquierda y así podrá ver las opciones de ajustes. Los resultados de su coordinación se pueden ser muy afectados al ajustar las diferentes opciones. Para mayor información sobre las opciones, consulte el tópico de Ayuda (Help), Opciones coordinación automatizada (Auto Coordination Options).

Las opciones de coordinación automatizada de análisis de fase y tierra se establecen en la sección General de Opciones de coordinación automatizada (Auto Coordination Options). La coordinación automatizada de fase se describe a lo largo de este tutorial.

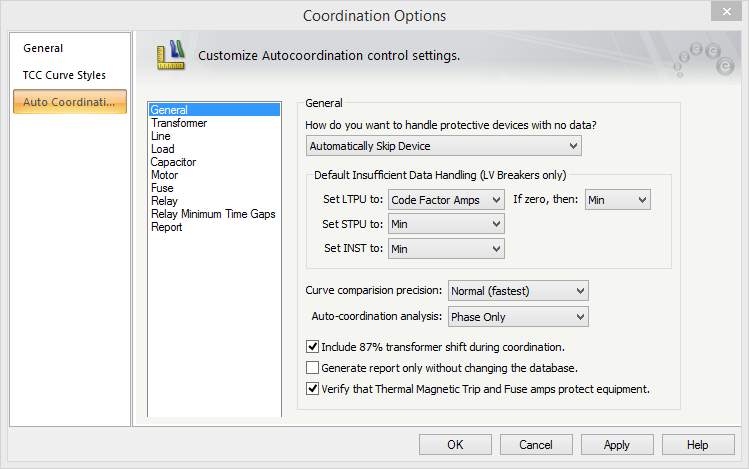

Figura 4: Opciones de coordinación automatizada (Auto Coordination Options)

Bloqueo de coordinación automatizada

Si los ajustes para un dispositivo de protección fueron previamente coordinados, se puede bloquear el dispositivo de protección para evitar que sea modificado por el programa de coordinación automatizada. Para bloquear un dispositivo de protección para que este no se incluya en la coordinación automatizada, haga clic derecho en el símbolo del dispositivo en el diagrama unifilar y bajo Coordinación automatizada (Auto Coordinate), seleccione Bloquea > Bloquea coordinación automatizada (Locking > Lock Auto Coordination). Esta acción selecciona la casilla de verificación Bloquea coordinación automatizada (Lock Auto-Coordination) en el cuadro de diálogo del dispositivo de protección.

Para visualizar esto, haga clic derecho en el interruptor automático de BT BL-2A en el diagrama unifilar y seleccione Información base de datos (DB Info). La casilla de verificación está ubicada en la parte superior derecha del cuadro de diálogo de datos. La casilla de verificación Bloquea coordinación automatizada (Lock Auto-Coordination) está en la misma ubicación para un fusible.

Nota: Al visualizar Información base de datos (DB Info) en el modo de análisis de Coordinación (Coordination), la casilla de verificación se puede ver, pero no puede cambiar.

Para seleccionar la casilla de verificación Bloquea coordinación automatizada (Lock Auto-Coordination) en los MCC y paneles, abra cada dispositivo de protección al estar en el modo de Edita base de datos (Database Edit) y seleccione la casilla de verificación.

Para bloquear una función en un relé y no incluirlo en coordinación automatizada, abra el cuadro de diálogo Datos de relé (Relay Data). En la pestaña Ajustes (Settings), seleccione la casilla de verificación Bloquea coordinación automatizada (Lock Auto-Coordination) para cada Identificación de función (Function ID). Si es un relé multi-funcional, solamente las funciones que contiene una casilla de verificación seleccionada son omitidas de coordinación automática.

Para bloquear dispositivos de protección de coordinación automatizada, al estar en el modo de análisis Coordinación (Coordination), seleccione los dispositivos de protección en el diagrama unifilar. Haga clic en la flecha debajo del botón PDC Inteligente (SmartPDC) y seleccione Bloquea coordinación automatizada (Lock Auto Coordination). El mismo método se puede utilizar para desbloquear dispositivos de protección y permitirles que sean coordinados automáticamente.

Cambios en la base de datos

Hay dos formas de deshacer los cambios creados por el proceso de coordinación automatizada.

También hay una opción para crear un Informe de coordinación automatizada que contiene los ajustes sugeridos sin hacer cambios temporales a la base de datos. En la sección General del cuadro de diálogo de Opciones de coordinación automatizada (Auto Coordination Options), seleccione la casilla de verificación Genera solamente informe sin cambiar la base de datos (Generate report only without changing the database) para evitar que se hagan cambios cuando se genere el informe.

Conclusión

Este ha sido un breve resumen del programa Coordinación automatizada de EasyPower. Coordinación de fallas a tierra también está disponible en SmartPDC™ pero no se cubrió en este tutorial.

Los tópicos que se encuentran en EasyPower Ayuda cubren esta y otras funciones con mayor profundidad. Para abrir Ayuda, haga clic en la esquina superior derecha de la ventana de EasyPower o pulse F1.
