Para provocar una falla a una barra

Hay tres maneras para provocar una falla a una barra. La más fácil es hacer doble-clic en la barra deseada. Se provoca una falla a una barra al utilizar las opciones elegidas en la pestaña Cortocircuito (Short Circuit) y en el cuadro de diálogo Opciones de cortocircuito (SC Options).

Se muestran los resultados inmediatamente en el diagrama unifilar. En este ejemplo, la corriente de la barra con falla es 16,952 kA, que se muestra en el lado derecho de la barra. La contribución del ramal aguas arriba es 14,616 kA y la contribución del motor es 1,201 kA.

Si también desea resultados de texto, seleccione la ventana de resultados correspondiente en la pestaña Salida de texto (Text Output) del cuadro de diálogo Opciones de cortocircuito (Short Circuit Options).

Otra manera de iniciar una falla es primero seleccionar una barra (la barra resaltará) y después haga clic en Provoca falla en barra(s) [Fault Bus(es)]. Puede seleccionar más de una barra de provocar una falla si se desea.

Para provocar todas las barras (falla por lotes), haga clic en Provoca falla en barra(s) [Fault bus(es)] sin seleccionar ninguna barra.

Para cambiar el intervalo de tiempo según las normas IEC

Las siguientes corrientes pueden ser calculadas en EasyPower:

• Corriente inicial (Momentánea): Esta es la corriente del primer ciclo. Para mostrar los resultados de esta corriente, haga clic en Momentáneo (Momentary) en la pestaña de Cortocircuito (Short Circuit).
• Corrientes de interrupción para 0,02 segundo, 0,05 segundos y >0,25 segundos. Para mostrar estos valores, haga clic en los botones correspondientes de la pestaña Cortocircuito (Short Circuit).

Puede ver hasta 3 tipos de valores de corrientes de fallas por intervalo de tiempo.

También puede ver corrientes de falla en varias formas, por ejemplo, las corrientes de fases (A, B, C) o sus valores de componentes simétricos (secuencia positiva, secuencia negativa o tres veces la secuencia cero).

Para mostrar corrientes de falla por tipo de corriente

Puede mostrar las corrientes de falla como rms simétricas, rms asimétricas o como máximo. Para cambiar el tipo de corriente para visualizar, en la pestaña Cortocircuito (Short Circuit), haga clic en Opciones de cortocircuito (SC Options), haga clic en la pestaña Salida de diagrama unifilar (One-line Output), y seleccione el tipo deseado en Corriente de falla (Fault Current), como se muestra en la siguiente figura. Las siguientes elecciones están disponibles.

• Simétrico (Symmetrical): valor rms del componente CA.
• Asimétrico (Asymmetrical): valor rms de los componentes CA y CC combinados (total).
• Máximo simétrico y (Máximo asimétrico) [Max Sym and (Max Asym)]: La corriente máxima de fase entre las tres fases. Se muestran ambos valores rms simétricos CA rms y asimétricos rms, los valores asimétricos que aparecen entre paréntesis.
• Máximo simétrico y (Pico máximo momentáneo) [Max Sym and (Max Momentary Peak)]: La corriente máxima de fase entre las tres fases. Se muestran ambos valores iniciales simétricos rms (I_k”) y (Ip) picos, los valores picos aparecen en paréntesis.

Las tres primeras elecciones son aplicables para cualquier intervalo de tiempo, mientras que la última elección sólo es aplicable para las corrientes (iniciales) momentáneas.

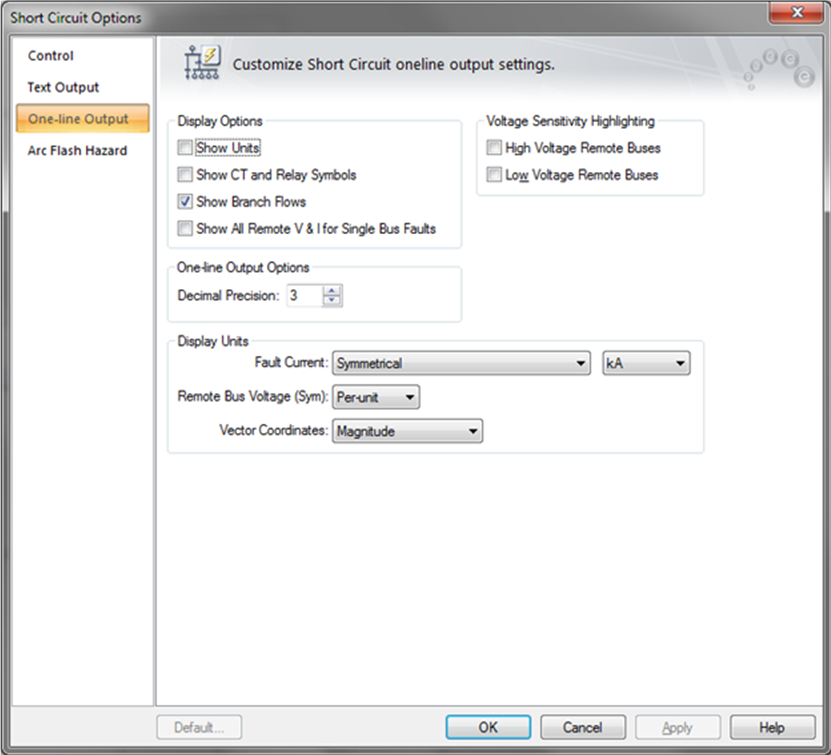

Figura 3: Opciones de cortocircuito para IEC
