Figura 1: Pestaña de especificaciones
Esta pestaña enumera los equipos y configuraciones necesarios para el grupo funcional. Ver Grupos de fusible controlado por relé y Configuraciones de grupo de fusible controlado por relé para mayor información.
Este cuadro de diálogo incluye las siguientes áreas y pestañas:
Figura 1: Pestaña de especificaciones
Esta pestaña enumera los equipos y configuraciones necesarios para el grupo funcional. Ver Grupos de fusible controlado por relé y Configuraciones de grupo de fusible controlado por relé para mayor información.
| Opción | Descripción |
|---|---|
| Traza TCC (Plot TCC) | Seleccione esta casilla de verificación para trazar la TCC para el grupo funcional. Si la casilla de verificación no está seleccionada, la TCC para el grupo funcional no se traza. Sin embargo, se trazan individualmente el fusible controlado y el relé si sus opciones Traza TCC (Plot TCC) son seleccionadas. |
| Fusible controlado (Controlled Fuse) | El fusible controlado para el grupo funcional. |
| Interruptor de desviación (Bypass Switch) | El interruptor para el grupo funcional. |
| Relé sensor (Sensing Relay) | |
| Función del relé (Relay Function) | La función del relé para el relé en el grupo funcional. Se puede cambiar la función, si sea necesario. Por ejemplo, en un relé multifuncional, se puede seleccionar una función que cumple con los requisitos de fase o mantenimiento de fase (ver Condiciones de grupo de fusibles controlados por relé para mayor información sobre requisitos de funciones. |
| Transformador de corriente para relé sensor (CT for Sensing Relay) | El transformador de corriente (TC) para el relé en el grupo funcional. |

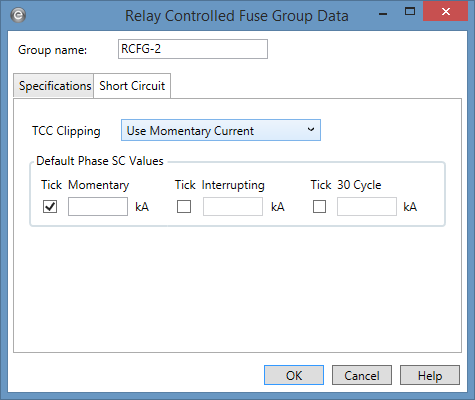

Figura 2: Pestaña de cortocircuito
Los datos escritos en esta sección se utilizan para colocar marcas de activación que representan los valores de cortocircuito en el gráfico de TCC.
| Opción | Descripción |
|---|---|
| Recorte de TCC (TCC Clipping) | Se puede recortar la curva de tiempo corriente (TCC) para el interruptor automático de la corriente especificada en kA para Momentáneo (Momentary) (1/2 ciclo), 5-ciclos (5-cycle) o 30 ciclos (30-cycle). Seleccione <Ninguno> (<None>) para evitar el recorte de la TCC. |
| Marcas de activación de cortocircuito (SC Tick Marks) |
Seleccione las casillas de verificación apropiadas para mostrar la marca de activación en el gráfico de TCC. Se puede mostrar los valores de cortocircuito Momentáneo (Momentary), Interrumpiendo (Interrupting) y los valores de cortocircuito 30 ciclos (30 Cycle). Escriba los correspondientes valores de cortocircuito en kA en los campos respectivos de edición para el cortocircuito de fase. Nota: Estas configuraciones sólo se utilizan si Especificado por usuario (User-Specified) está seleccionado en Opciones de coordinación > General > Corrientes de TCC predeterminadas de cortocircuito (Coordination Options > General > Default TCC Short Circuit Currents). De lo contrario, los valores se calculan automáticamente. |
| Valores predeterminados de cortocircuito de fase (Default Phase SC Values) |
Los valores de cortocircuito escritos en kA en estos campos se pueden mostrar para corrientes de fase en gráficos de TCC. Nota: Estas configuraciones sólo se utilizan si Especificado por usuario (User-Specified) está seleccionado en Opciones de coordinación > General > Corrientes de TCC predeterminadas de cortocircuito (Coordination Options > General > Default TCC Short Circuit Currents). De lo contrario, los valores se calculan automáticamente. |
|
