Opciones de TCC

Las opciones de TCC pueden ser utilizadas en el modo de análisis de Coordinación (Coordination) para seleccionar el tipo de falla, los valores de cortocircuito, el tipo de cálculo, y las imágenes de salida en los gráficos de TCC. Cuando la ventana de TCC está abierta, haga clic en Opciones de TCC (TCC Options) de la pestaña de TCC.

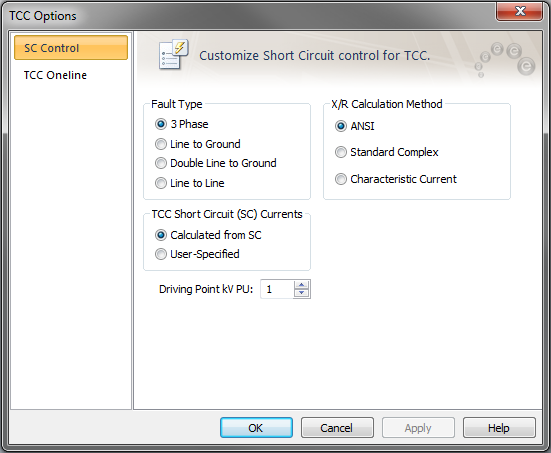

Figura 1: Cuadro de diálogo de pestaña de control de cortocircuito de las opciones de TCC

Pestaña de control de cortocircuito

Opción

Descripción

Tipos de fallas (Fault Types)

Cuatro tipos diferentes de fallas están disponibles durante un análisis de cortocircuito. La configuración predeterminada es Trifásico (3 Phase) que se utiliza generalmente para determinar las corrientes más altas disponibles para las comparaciones de corriente máxima disponible de equipo y relevación. También se puede seleccionar una falla trifásica al hacer clic en Trifásico (3-Phase) en la pestaña de la TCC.

Los otros tipos, Línea a tierra (Line to ground), Doble línea a tierra (Double Line to Ground) ,y Línea a línea (Line to Line) generalmente se utilizan para aplicaciones especializadas de revelación o la solución de problemas del sistema. Los puntos verdes en los botones indican el tipo de falla a tierra.

Corrientes de cortocircuito de TCC (TCC Short Circuit Currents)

Las corrientes de cortocircuito utilizadas en la TCC pueden calcularse a partir del cortocircuito o son especificadas por el usuario.

  • Especificadas por el usuario (User Specified): Debe escribir la corriente de cortocircuito en la pestaña Cortocircuito (Short Circuit) del cuadro de diálogo de datos del dispositivo o el cuadro de diálogo de datos temporales del dispositivo de protección para utilizar el recorte de TCC o para mostrar la marca de activación en el gráfico de la TCC.
  • Calculada por cortocircuito (Calculated from SC): EasyPower calcula la corriente máxima de falla que puede pasar a través del dispositivo de protección. La selección para corrientes de cortocircuito de TCC también se puede hacer en el cuadro de diálogo Opciones de Coordinación (Coordination Options).

Tensión al punto de falla kV Por Unidad (Driving Point kV PU)

Tensión del sistema al punto de la falla en por unidad. Este valor predeterminado es 1,0 por unidad.

Tipo de cálculo X/R (X/R Calculation Type)

: Cálculos de cortocircuito se basan en uno de tres métodos:

  • El método Norma de ANSI (ANSI Standard) utiliza una red R separada para la corriente máxima disponible de interrupción de red (2-5 ciclos) para determinar una relación Z/R conservador. Esta relación se utiliza entonces como la relación X/R del punto de falla equivalente Thevenin para determinar los multiplicadores apropiados del tiempo de separación de contactos del interruptor automático y las relaciones de CA sin Decaimiento. Cálculos de corriente y tensión se basan en una reducción compleja (R+jX) de la red. Tanto los cálculos de momentánea (1/2 ciclo) y 30 ciclos usan una reducción compleja de red para todos los cálculos de tensión, corriente y la relación X/R.
  • El cálculo Estándar (no-ANSI [Standard (non-ANSI)] utiliza una reducción compleja de red para todos los cálculos momentáneos, corriente máxima disponible de interrupción, tensión 30 ciclos, corriente y la relación X/R.
  • El Método característica de corriente [Characteristic Current Method (CCM)] calcula la componente CC de cada ramal basado en el ángulo de fase de la corriente que fluye en él y después suma el componente CC en cada ramal que contribuye a la corriente de falla. La relación de la CC total a la CA total se utiliza para determinar el equivalente X/R en el punto de falla. Flujos de corriente de ramales con diferentes ángulos de fase de corriente (relaciones X/R) tendrán el pico de corriente en tiempos ligeramente diferentes antes de la primera mitad del ciclo. Para simplificar los cálculos, el componente de CC se toma al 0,5-ciclo para todos los ramales utilizando la expresión en la siguiente ecuación.

    • IDC = Ö2 IAC RMS SYM exp (-p /|X/R|)

    Después de cada componente de CC es determinada y totalizada, la relación X/R equivalente se encuentra de la siguiente ecuación.

    Equivalent X/R = -p/ ln (S IDC / S IAC RMS SYM / Ö2)

    El método CCM ofrece un enfoque conservador para obtener la relación X/R al punto de falla y parece hacer el mejor trabajo en general sin ser excesivamente conservador.

Referencia:
1 Parise G., A new approach to calculate the decaying AC contributions to short-circuit: the ‘characteristic’ currents method; IEEE Transactions on Industry Applications, Vol. 31, No. 1, January/February 1995.

Pestaña de TCC del diagrama unifilar

El contenido de la pestaña Salida del diagrama unifilar (One-line Output) del cuadro de diálogo Opciones de TCC (TCC Options) son los mismos que los descritos para el cuadro de diálogo Opciones de cortocircuito (Short Circuit Options). Ver Pestaña de salida del diagrama unifilar para más información.
