Este cuadro de diálogo incluye las siguientes áreas y pestañas:

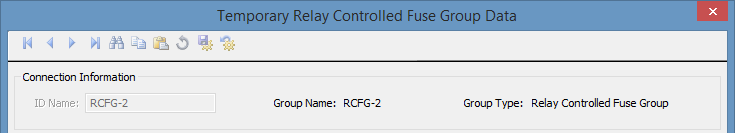

Figura 1: Información de conexión
Esta pestaña enumera la información de conexión para el grupo funcional. Ver Grupos de fusible controlado por relé y Configuraciones de grupo de fusible controlado por relé para mayor información.
| Opción | Descripción |
|---|---|
|
Nombre de identidad (ID Name) |
Identifica de forma exclusiva el grupo de fusible controlado por relé. Este nombre puede tener hasta 16 caracteres de longitud. Los nombres predeterminados son RCFG-1, RCFG-2, RCFG-3, y así sucesivamente, al escribir grupos nuevos en el diagrama unifilar, pero se puede cambiar los nombres para hacerlos más descriptivos si sea necesario. |
|
Nombre del grupo (Group Name) |
El nombre del grupo de fusible controlado por relé, lo cual procede del Nombre de identidad (ID Name) para el grupo. Este nombre aparece como una referencia en los cuadros de diálogo de datos de otros elementos de equipos requeridos en el grupo. |
|
Tipo del grupo (Group Type) |
El tipo de grupo de fusible controlado por relé. Este tipo aparece como una referencia en los cuadros de diálogo de datos de otros elementos de equipos requeridos en el grupo. |
Esta pestaña enumera la información para el grupo funcional. Ver Grupos de fusible controlado por relé y Configuraciones de grupo de fusible controlado por relé para mayor información.

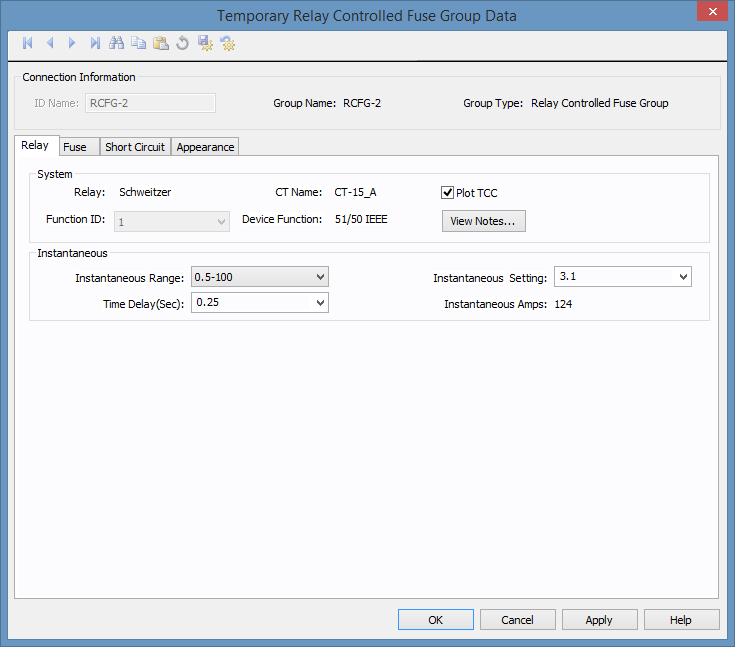

Figura 2: Pestaña de relé
| Opción | Descripción |
|---|---|
|
Sistema (System) |
|
|
Relé (Relay) |
El fabricante para el relé. |
|
Nombre de transformador de corriente (CT Name) |
El nombre del transformador de corriente (CT) en el grupo funcional. |
|
Traza TCC (Plot TCC) |
Indica si la información del relé debe ser trazada en la TCC. |
|
Identidad de función (Function ID) |
La identidad de función para la función de relé. |
|
Función de dispositivo (Device Function) |
La función de dispositivo del relé. Ver Funciones del dispositivo de relé |
|
Ver notas (View Notes) |
Haga clic para ver las notas grabadas en la biblioteca para el dispositivo. La información puede incluir hojas de datos o información del fabricante para el dispositivo necesario para modelar el dispositivo. |
|
Instantáneo (Instantaneous) |
|
|
Rango instantáneo (Instantaneous Range) |
Proporciona una lista de rangos de valores de umbral de disparo instantáneo aplicables al relé. Las configuraciones Instantáneas disponibles dependen del Rango instantáneo seleccionado. |
|
Configuraciones instantáneas (Instantaneous Settings) |
La configuración del umbral de disparo instantáneo. |
|
Corriente instantánea (Instantaneous Amps) |
La corriente del umbral de disparo instantáneo. |
|
Retardo de tiempo (s) [Time Delay (Sec)] |
Tiempo de retardo para disparo instantáneo. |
Esta pestaña enumera información del fusible para el grupo funcional. Ver Grupos de fusible controlado por relé y Configuraciones de grupo de fusible controlado por relé para mayor información.

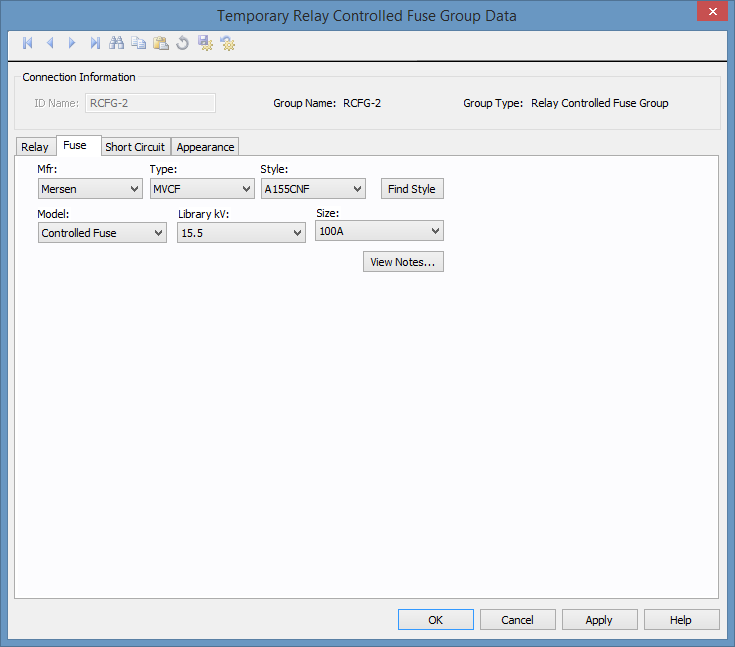

Figura 3: Pestaña de fusible
| Opción | Descripción |
|---|---|
|
Fabricante (Mfr) |
El fabricante del fusible. |
|
Tipo (Type) |
Tipos de interruptor con fusible disponible del fabricante que eligió en el campo Fabricante (Mfr) arriba. Para que un fusible sea disponible para un grupo funcional controlado por relé, debe ser configurado correctamente en la biblioteca de dispositivos. Ver Configuraciones de grupo de fusible controlado por relé para mayor información. |
|
Estilo (Style) |
Estilos de interruptor con fusible disponibles del tipo que eligió en el campo Tipo (Type) arriba. Para que un fusible sea disponible para un grupo funcional controlado por relé, debe ser configurado correctamente en la biblioteca de dispositivos. Ver Configuraciones de grupo de fusible controlado por relé para mayor información. |
|
Busca estilo (Find Style) |
Le permite buscar en la biblioteca para un estilo de fusibles. |
|
Modelo (Model) |
Modelo de interruptor con fusible disponible del estilo que eligió en el campo Estilo (Style) arriba. Para que un fusible sea disponible para un grupo funcional controlado por relé, debe ser configurado correctamente en la biblioteca de dispositivos. Ver Configuraciones de grupo de fusible controlado por relé para mayor información. |
|
kV Biblioteca (Library kV) |
Elija la sección de la biblioteca donde se escribe los datos de fusibles. En la mayoría de los casos, la kV Biblioteca seleccionado es aproximadamente la kV base del fusible. Para los fusibles de BT, este campo está en blanco. |
|
Tamaño (Size) |
Este campo le permite ver los tamaños disponibles de modelos de fusibles que seleccionó y para seleccionar un modelo específico. |
|
Ver notas (View Notes) |
Haga clic para ver las notas sobre el interruptor con fusible. Primero necesita seleccionar un fabricante, tipo y estilo. Las notas provienen de la biblioteca de dispositivos. |
Esta pestaña enumera la información de cortocircuito para el grupo funcional. Ver Grupos de fusible controlado por relé y Configuraciones de grupo de fusible controlado por relé para mayor información.

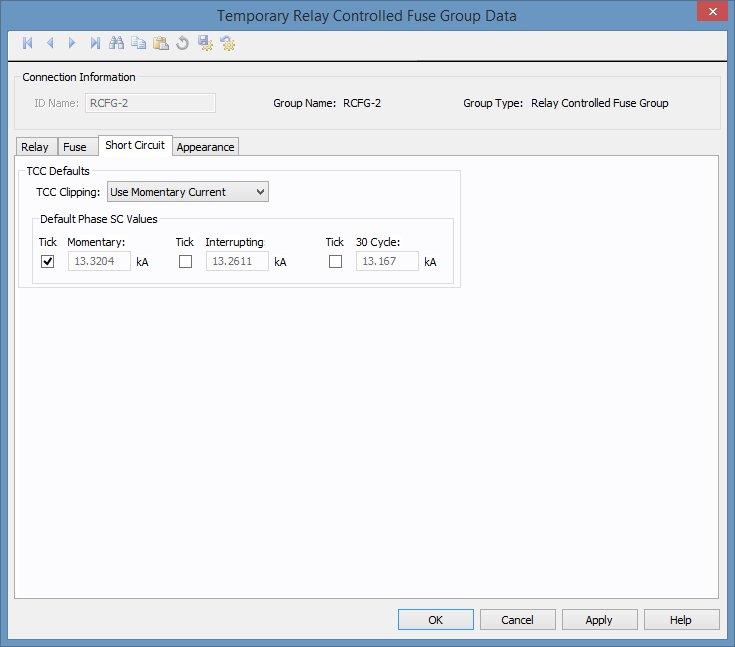

Figura 4: Pestaña de cortocircuito
| Opción | Descripción |
|---|---|
| Recorte de TCC (TCC Clipping) | Se puede recortar la curva de tiempo corriente (TCC) para el interruptor automático de la corriente especificada en kA para Momentáneo (Momentary) (1/2 ciclo), 5-ciclos (5-cycle) o 30 ciclos (30-cycle). Seleccione <Ninguno> (<None>) para evitar el recorte de la TCC. |
| Marcas de activación de cortocircuito (SC Tick Marks) |
Seleccione las casillas de verificación apropiadas para mostrar la marca de activación en el gráfico de TCC. Se puede mostrar los valores de cortocircuito Momentáneo (Momentary), Interrumpiendo (Interrupting) y los valores de cortocircuito 30 ciclos (30 Cycle). Escriba los correspondientes valores de cortocircuito en kA en los campos respectivos de edición para el cortocircuito de fase. Nota: Estas configuraciones sólo se utilizan si Especificado por usuario (User-Specified) está seleccionado en Opciones de coordinación > General > Corrientes de TCC predeterminadas de cortocircuito (Coordination Options > General > Default TCC Short Circuit Currents). De lo contrario, los valores se calculan automáticamente. |
| Valores predeterminados de cortocircuito de fase (Default Phase SC Values) |
Los valores de cortocircuito escritos en kA en estos campos se pueden mostrar para corrientes de fase en gráficos de TCC. Nota: Estas configuraciones sólo se utilizan si Especificado por usuario (User-Specified) está seleccionado en Opciones de coordinación > General > Corrientes de TCC predeterminadas de cortocircuito (Coordination Options > General > Default TCC Short Circuit Currents). De lo contrario, los valores se calculan automáticamente. |
Esta pestaña enumera información de apariencia para la curva combinada del relé y fusible en el grupo funcional. Ver Grupos de fusible controlado por relé y Configuraciones de grupo de fusible controlado por relé para mayor información.

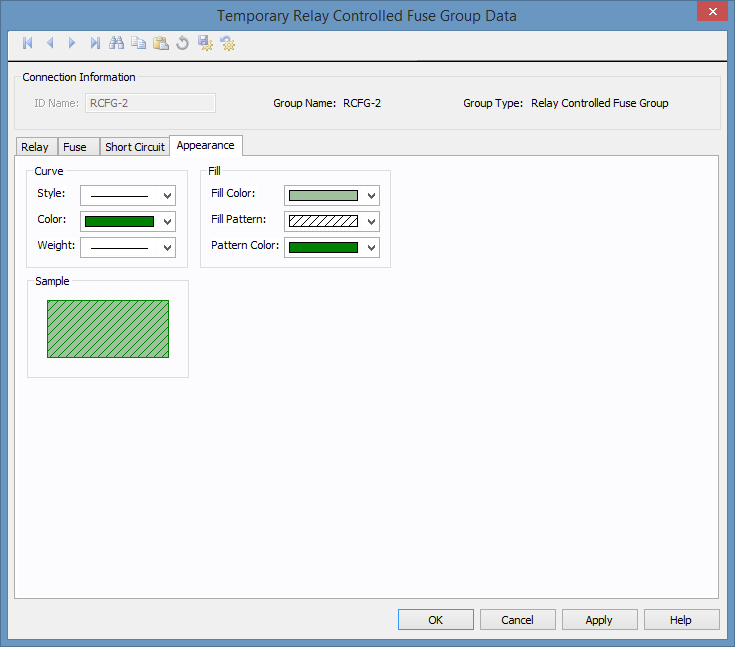

Figura 5: Pestaña de apariencia
| Opción | Descripción |
|---|---|
|
Curva (Curve) |
Selecciona Estilo (Style), Color, and Grosor (Weight) para la curva. Esto controla como la curva de TCC combinada del relé y fusible aparece al trazar la TCC. |
|
Relleno (Fill) |
Seleccione Color de relleno (Fill Color), Patrón de relleno (Fill Pattern), y Color de patrón (Pattern Color) para la curva. Esto controla como la curva de TCC combinada del relé y fusible aparece al trazar la TCC. |
