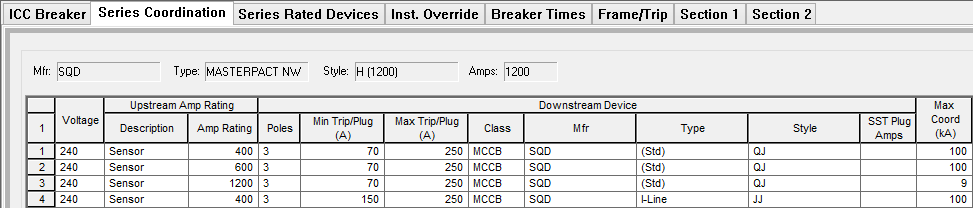

Con una base en la hoja de datos del fabricante sobre la coordinación de interruptores automáticos en serie, puede agregar o modificar los datos del interruptor automático en la biblioteca.
| Opción | Descripción |
|---|---|
|
Tensión (Voltage) |
La información contenida en esta fila sólo es válida para la tensión que se muestra. |
|
Capacidad de corriente nominal aguas arriba (Upstream Amp Rating) |
La información contenida en esta fila es válida sólo para la clasificación de amperios que se muestra del interruptor automático aguas arriba. Si la corriente nominal aguas arriba no es un criterio, entonces, Todas (All) se selecciona para la Descripción (Description). |
|
Poles (Polos) |
La información contenida en esta fila es válida sólo para el número indicado de polos de los interruptores automáticos aguas abajo. |
|
Corriente nominal mínimo/máximo (Min/Max Amp Rating) |
Estas dos columnas proporcionan la gama válida de Corrientes de disparo del interruptor automático aguas abajo para la fila. |
|
Corriente del calibrador de capacidad del disparo electrónico (SST Plug Amps) |
Si un cierto tamaño del calibrador de capacidad de disparo electrónico se necesita para la coordinación, se utiliza esta columna. |
|
Corriente máxima de Coordinación [Max Coord (kA)] |
Esta es la corriente máxima posible de cortocircuito en kA que se puede coordinar. |
