Opciones de coordinación automatizada

Le habilita decidir cómo proceder cuando un dispositivo de protección para coordinar no contiene los datos de disparo. Las elecciones son:

• Omite dispositivo automáticamente (Automatically Skip Device): Omite el dispositivo con datos incompletos y procede con otros dispositivos. El dispositivo de protección no se utiliza en la coordinación. El proceso de coordinación automatizada informa de los datos incompletos para el dispositivo de protección sin datos.
• Cancela ejecución de coordinación automatizada (Cancel Auto-Coordination Run): Detiene todo el proceso de coordinación automatizada.
• Pide a omitir o cancelar (Prompt to Skip or Cancel): Permite decidir uno de los dos métodos anteriores durante el proceso de coordinación automatizada al proporcionar un mensaje.

Los ajustes de disparo se establecen como seleccionado a continuación, si la curva no puede ser coordinada con otros equipos por la escasez de datos.

Establece el umbral de disparo de tiempo largo a (Set LTPU to): Seleccione el tipo de cálculo de corriente de carga para ajustar el umbral de disparo de tiempo largo (LTPU). Las siguientes opciones son disponibles:

• Corriente conectada (Connected Amps): Valor de corriente para el kVA total de todas las cargas aguas abajo.
• Demanda de corriente (Demand Amps): Valor de corriente para el total (kVA * El factor de demanda) de todas las cargas aguas abajo.
• Corriente por factor de norma (Code Factor Amps): Valor de corriente calculado al utilizar factores apropiados de norma y los factores de demanda, siguiendo una norma (como NEC).
• Corriente del diseño (Design Amps): Valor de corriente calculado al utilizar factores de normas apropiadas y el factor de diversidad y el multiplicador de diseño.

Si es cero, entonces (If zero, then): Si la corriente de los tipos de cargas seleccionadas es igual a cero, el umbral de disparo de tiempo largo (LTPU) se establece como seleccionado. Las posibles selecciones del LTPU para este caso son Mínimo (Min), Medio (Medium), y Máximo (Max).

Establece el umbral de disparo de plazo corto a (Set STPU to): Seleccione el ajuste para el umbral de disparo de plazo corto (STPU) si el equipo de coordinación no dispone de datos suficientes o equipo de coordinación no está presente. Las posibles selecciones de STPU son Mínimo (Min), Medio (Medium), y Máximo (Max).

Establece a Instantáneo a (Set INST to): Seleccione el ajuste para instantáneo (INST) si el equipo de coordinación no tiene datos suficientes o ningún equipo de coordinación está presente. Las posibles selecciones de STPU son Mínimo (Min), Medio (Medium), y Máximo (Max).

Selecciona la cantidad de precisión a utilizar al coordinar entre curvas. La selección de un mayor nivel de precisión mejorará la coordinación. Hay tres niveles de precisión que se muestran a continuación. El nivel predeterminado de precisión es Normal (el más rápido).

• Normal (lo más rápido) [Normal (fastest)]
• Alto (High)
• Agresivo (lo más lento) [Aggressive (slowest)]

El nivel seleccionado de precisión afectará la cantidad de tiempo necesario para que EasyPower coordina automáticamente cada dispositivo de protección seleccionado.

Seleccione el análisis:

• Sólo fase (Phase Only): Auto-coordinación solamente coordina los ajustes de fase.
• Sólo puesta a tierra (Ground Only): Auto-coordinación solamente coordina los ajustes de puesta a tierra.
• Ambas la fase y puesta a tierra (Both Phase and Ground): Coordinación automatizada coordina las configuraciones de fase y puesta a tierra al mismo tiempo.

El programa tomará en cuenta el factor de 87%, mientras que la comparación de las corrientes primarias con secundario en un transformador estrella-delta con la falla de línea a línea en el lado delta.

Esto le permite ver los comentarios sobre la coordinación automatizada de equipos, sin cambiar los ajustes de dispositivos de protección en la base de datos temporales. Cuando la casilla de verificación no está seleccionada, los ajustes se cambian temporalmente en el modo de análisis Coordinación (Coordination). Estos cambios deben ser almacenados en la base de datos al volver al modo Edita base de datos (Database Edit) si desea guardarlos.

La tabla es la Tabla NEC 450-3(A) para el primario del transformador más de 600V. La tabla muestra el valor máximo o el ajuste de la protección de sobre corriente para transformadores. Se puede cambiar los valores en la hoja de cálculo.

Al ajustar el disparo electrónico para la corriente de plena carga del transformador, el ajuste del Umbral de disparo de tiempo largo (LTPU) se basa en las selecciones siguientes:

• Configuración de amperios del Umbral de disparo de tiempo largo (LTPU) [LTPU setting amps]: La configuración del LTPU se establece sobre la base de los amperios del LTPU.
• Corriente de tolerancia mínimo del LTPU (LTPU min tolerance amps): La configuración del LTPU se establece sobre la curva de corriente mínima de despeje del LTPU.

Al seleccionar la casilla de verificación aumenta el ajuste del LTPU por uno más allá del límite de la Corriente de plena carga de NEC para el transformador seleccionado. Si la casilla de verificación no está seleccionada, el LTPU se configura según lo especificado originalmente.

La coordinación LTPU se selecciona mediante la coordinación con otros dispositivos de protección o con la máxima Corriente de plena carga del transformador.

• Utilice selectividad más estrecha con dispositivos de protección aguas abajo (Use closer selectivity with downstream protective devices): La configuración del LTPU se establece sobre la base de la coordinación con los dispositivos de protección aguas abajo.
• Utilice amperios máximos del transformador (Use Max transformer Amps): El LTPU se establece sobre la base de amperios máximos del transformador.

Seleccione el método de la protección del cable de los siguientes:

• Ajustes de amperios del LTPU (LTPU settings amps): Ajusta la configuración del LTPU del disparo electrónico de tal manera que la corriente nominal del LTPU es menor que el cable de aguas abajo.
• Amperios de tolerancia mínima del LTPU (LTPU min tolerance amps): Ajusta la configuración del LTPU del disparo electrónico de tal manera que la corriente de tolerancia mínima del LTPU es menor que el cable de aguas abajo.

Cuando se selecciona la casilla de verificación, el ajuste del LTPU se establece en el siguiente ajuste más allá de la capacidad de corriente del cable. Según NEC, esto sólo se activa cuando la corriente nominal es 800A o menos.

Le permite seleccionar el método de la coordinación del disparo electrónico y cable.

• Utilice selectividad más estrecha con dispositivos de protección aguas abajo (Use closer selectivity with downstream protective devices): El dispositivo de disparo electrónico coordina con los dispositivos de protección aguas abajo.
• Utilice ampacidad de línea (Use line ampacity): La ampacidad del cable se utiliza para establecer la configuración de la corriente del LTPU, sin comparar con los dispositivos de protección aguas abajo.

Seleccione el tipo de cálculo de corriente de carga para ajustar el umbral de disparo de tiempo largo (LTPU). Las siguientes opciones son disponibles:

• 100% amperios conectados (100% Connected Amps): Valor de corriente para 100% de la carga de kVA.
• Amperios conectados reducidos (Scaled Connected Amps): Valor de corriente para el kVA reducido de carga.
• Amperios de demanda (Demand Amps): Valor de corriente para el total (kVA * El factor de demanda) de la carga.
• Corriente por factor de norma (Code Factor Amps): Valor de corriente calculado al utilizar factores apropiados de norma y los factores de demanda, siguiendo una norma (como NEC).
• Corriente del diseño (Design Amps): Valor de corriente calculado al utilizar factores de normas apropiadas y el factor de diversidad y el multiplicador de diseño.

Seleccione uno de los siguientes ajustes del STPU al coordinar con una sola carga: Mínimo (Min), Medio (Medium), o Máximo (Max).

Curva de disparo se establecerá fuera de los límites de tolerancia cuando se compara con la corriente de plena carga del motor. El rango es de -50 % a 50 %.

Curva de disparo se establecerá fuera de los límites de tolerancia cuando se compara con la corriente de rotor bloqueado del motor. El rango es de -50 % a 50 %.

Ajustes de la curva de disparo se establecerán fuera de los límites de tolerancia cuando se compara con la corriente de irrupción asimétricos del motor. El rango es de -50 % a 50 %.

Cuando un relé tiene sólo cables como los equipos aguas abajo, la Toma se establece al valor especificado multiplicado por la ampacidad del cable.

Cuando un relé no tiene dependencias, su ajuste de tiempo se establece de tal manera que el relé dispara cerca al tiempo especificado para un corto circuito de corriente máxima disponible en el transformador de corriente para el relé. También puede hacer que el ajuste de tiempo sea establecido en un valor especificado en vez de basarlo en la corriente de cortocircuito.

La instantánea se establece en el múltiplo especificado de la corriente máxima de cortocircuito.

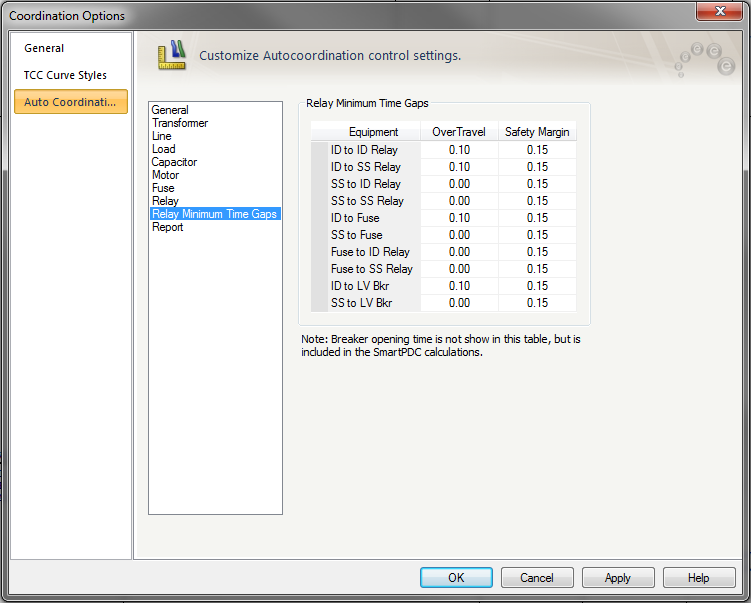

La diferencia de tiempo mínimo deseado entre dos relés es la suma del tiempo de sobre-recorrido por inercia, margen de seguridad, tiempo del relé auxiliar y tiempo de apertura del interruptor automático. Los ajustes de tiempo disponibles en un relé pueden no proporcionar la diferencia de tiempo mínimo exacta deseada. Esta tolerancia de intervalo mínimo permite ajustar el tiempo de retardo del relé hasta el porcentaje especificado más alto que el tiempo mínimo deseado. Por ejemplo, la diferencia de tiempo deseado entre dos relés es 0,283 segundos. Si la tolerancia del intervalo mínimo es de 20%, el programa permite marcar el tiempo del relé aguas arriba para ajustar de manera que la diferencia de tiempo no es mayor de 0,33 segundos (0,283 + 20%).

Este es el factor utilizado para establecer el umbral de disparo instantáneo. Un factor de 1,1 corresponde a una tolerancia de 10%. Por ejemplo, si el relé aguas abajo tiene un umbral de disparo instantáneo de 3000 amperios, entonces el umbral de disparo del relé de aguas arriba tiene que ser superior a 3300 amperios (3000*1,1).

Seleccione el número de tomas/ajustes de umbrales de disparo que el programa procesa para determinar la configuración óptima de la curva del relé. Hay tres (3) selecciones de precisión:

• Alto (Mayor tomas vistas) [High (Most Taps viewed)]
• Medio (Medium)
• Bajo (Menos tomas vistas) [Low (Least Taps viewed)]

Relés electrónicos suelen tener filtros de CC de compensación para que las características de disparo se basan sólo en el componente CA de las corrientes. La biblioteca de relés tiene datos que indican si el relé tiene un filtro de compensación de CC. El componente de CC puede no ser completamente filtrado.

Cuando se selecciona esta casilla de verificación, el programa se utiliza las corrientes asimétricas (con el componente CC) que se calcula. Si la casilla de verificación no está seleccionada, se utiliza la compensación especificada en el campo de abajo.

Si la casilla de configuración Utilice compensación calculada asimétrica de cortocircuito (Use Calculated SC Asym Offset) está seleccionada, entonces no se utilizará el valor especificado.
