Datos de filtro

Un filtro es un circuito sintonizado pasivo que presenta una impedancia baja de "sumidero" a las corrientes a una frecuencia dada o frecuencias. Filtro (Filter) en la barra de herramientas de la paleta de equipos inserta un filtro en el diagrama unifilar. La aplicación de filtros de armónicos puede causar la creación de resonancia en paralelo por debajo del punto de sintonización del filtro (muesca sintonizada individual). El filtro debe estar diseñado para minimizar el impacto de este punto de resonancia.

Este cuadro de diálogo incluye las siguientes áreas y pestañas:

Ver Pestañas comunes para mayor información sobre las pestañas Ubicación (Location), Comentarios (Comments), Hipervínculos (Hyperlinks), Galería de medios (Media Gallery), o Datos recogidos (Collected Data).

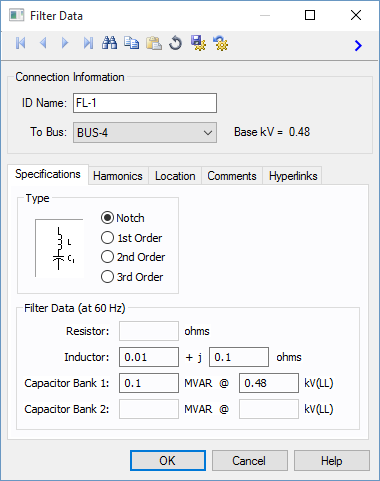

Figura 1: Cuadro de diálogo de datos de filtros

Información de conexión

Opción Descripción
Nombre de identidad (ID Name)

Identifica únicamente el elemento de equipo. El programa asigna automáticamente un nombre, pero se puede cambiar, si es necesario. El nombre puede tener hasta 16 caracteres de longitud.

Para filtros, el programa asigna automáticamente los nombres FL-1, FL-2, FL-3, etcétera.
Barra de destino (To Bus) Este es el nombre de identificación de la barra a la cual se conecta el equipo. La kV de base de la barra se indica a la derecha.

Pestaña de especificaciones

Opción Descripción
Tipo (Type)

Puede elegir entre cuatro tipos diferentes de filtros. Al elegir el tipo de filtro, EasyPower hace no disponible cualquier campo de datos del filtro que no se aplican al filtro seleccionado.

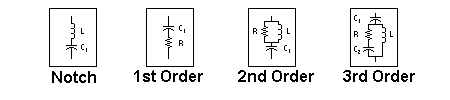

Figura 2: Tipos de filtros
Datos de filtros (Filter Data)
Resistor Resistencia del resistor del filtro en ohmios.
Inductor Impedancias reales e imaginarios (resistencia óhmica y reactancia inductiva) en la frecuencia del sistema en ohmios.
Banco de condensadores (1 y 2) [Capacitor Bank (1 and 2)] La potencia reactiva de condensadores para la frecuencia del sistema en MVARs en el nivel de tensión especificado en kilovoltios.

Pestaña de armónicos

Utiliza la pestaña Armónicos (Harmonics) para indicar si este elemento del equipo introduzca armónicos al sistema de potencia.

Figura 3: Pestaña armónicos

Opción Descripción
Factor de resistencia (Resistance Factor)

EasyPower ofrece dos métodos para calcular RH:

  • Resistencia variando con un exponente del armónico (R-EXP):

    • RH = RFund * H R-EXP

  • Resistencia variando con un factor por ciento de corriente parásita (% ECF):

    • RH = RFund * (1+ECF*H2)/(1+ECF)

EasyPower se utiliza de manera predeterminada toda corrección de efecto de la piel a I-EXP y un valor de 0,5.

Factores típicos de corrección de resistencia
  R-EXP %ECF

Transformador

0,5-1,0

1,0-3,0

Servicio eléctrico

0,0-0,8

    -

Generador

0,3-0,6

    -

Línea/Cable

0,5

    -

Reactor

0,5-1,0

0,8-3,0

Motor

0,2-0,4

    -
Corriente fundamental (Fundamental Amps)

Utilice para configurar la corriente fundamental. Las opciones son las siguientes:

  • Valor nominal del equipo (Equipment Rating) configura Corriente fundamental (Fundm Amps) al valor nominal del equipo del elemento descrito en la pestaña Especificaciones (Specifications).
  • Especificado por usuario (User Specified) activa el campo Corriente fundamental (Fundm Amps), lo que le permite especificar un valor.

Para utilizar la corriente fundamental calculada por el flujo de potencia, seleccione Calculado de flujo de potencia (Calculated from Power Flow) en la área Suma total tensión fundamental (Summation Fundamental Voltage) del cuadro de dialogo Opciones armónicos > Control (Harmonics Options > Control).

Otras pestañas

Ver Pestañas comunes para mayor información sobre las pestañas Ubicación (Location), Comentarios (Comments), Hipervínculos (Hyperlinks), Galería de medios (Media Gallery), o Datos recogidos (Collected Data).
