Datos de interruptor automático de baja tensión
Este cuadro de diálogo incluye las siguientes áreas y pestañas:
Ver Pestañas comunes para mayor información sobre las pestañas Ubicación (Location), Comentarios (Comments), Hipervínculos (Hyperlinks), Galería de medios (Media Gallery), o Datos recogidos (Collected Data).
Nota: Los interruptores CC de BT se modelan similar a los interruptores automáticos de CA. En este momento sólo permitan interruptores automáticos de caja moldeada termomagnéticos para CC. Escriba los datos en la pestaña Especificaciones (Specifications) y la pestaña Disparo de fase (Phase Trip). Para interruptores automáticos con fusible, se puede escribir los datos adicionales de fusibles en la pestaña Fusible (Fuse).

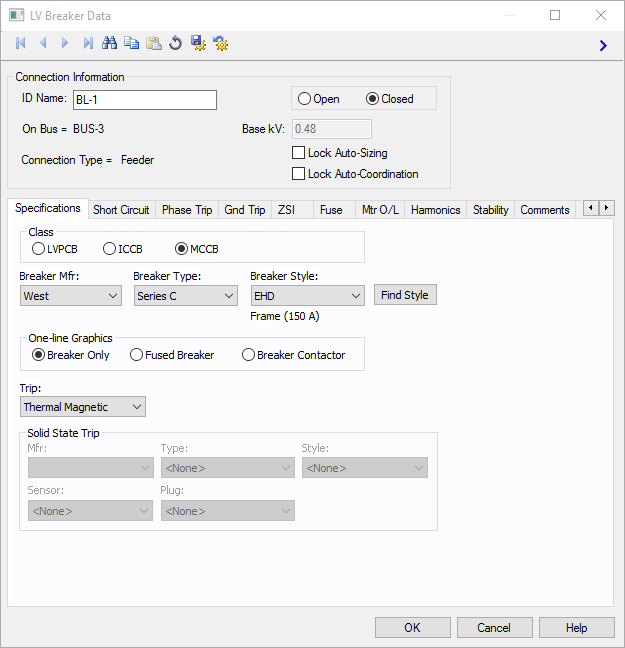

Figura 1: Cuadro de diálogo de datos de interruptores automáticos de baja tensión
Información de conexión
| Opción |
Descripción |
| Nombre de identidad (ID Name)
|
Identifica únicamente el elemento de equipo. El programa asigna automáticamente un nombre, pero se puede cambiar, si es necesario. El nombre puede tener hasta 16 caracteres de longitud.
Para interruptores automáticos de baja tensión, el programa asigna automáticamente los nombres BL-1, BL-2, BL-3, etcétera.
|
| En barra (On Bus)
|
La barra conectada al interruptor automático de baja tensión, que ya debe existir en el diagrama unifilar. Junto al nombre de la barra, la kV de base (Base kV) de la barra se muestra. |
| Tipo de conexión (Connection Type)
|
Si el interruptor automático de baja tensión está conectado a dos barras, entonces el tipo de conexión es Enlace de barras (Bus Tie). Para todas las otras conexiones, el tipo de conexión es Alimentador (Feeder). |
| Abierto (Open)
|
Estado normal del interruptor automático de baja tensión. Si Abierto (Open) está seleccionado, el diagrama unifilar se muestra el mensaje "OPEN" ("Abierto") al lado del símbolo del interruptor automático de baja tensión. |
| Cerrado (Closed)
|
Estado normal del interruptor automático de baja tensión. Si Cerrado (Closed) está seleccionado, el diagrama unifilar no muestra texto al lado del símbolo del interruptor automático de baja tensión. |
| Bloqueo de dimensionamiento-automático (Lock Auto-Sizing)
|
Cuando esta casilla de verificación se selecciona, este elemento no se puede dimensionar de forma automática por medio de SmartDesign™ (la función de diseño automatizado). |
| Bloqueo de coordinación automatizada (Lock Auto-Coordination)
|
Cuando esta casilla de verificación se selecciona, este elemento no se puede dimensionar de forma automática por medio de SmartPDC™ (la función de coordinación automatizada). |
Pestaña de especificaciones
| Opción |
Descripción |
| Clase (Class)
|
Interruptores automáticos de baja tensión se dividen en tres categorías:
- LVPCB: Interruptores automáticos de potencia de baja tensión.
- ICCB: Interruptores automáticos de caja aislada.
- MCCB: Interruptores automáticos en caja moldeada
Estas clases de interruptores automáticos se enumeran cada uno por separado en el campo de equipos de la biblioteca de dispositivos. Dependiendo de la clase de interruptor automático que seleccione, la lista de los fabricantes para la clase de interruptor automático estará disponible en el cuadro Fabricante del interruptor automático (Breaker Mfr).
|
| Fabricante del interruptor automático (Breaker Mfr)
|
Proporciona una lista de fabricantes disponibles en la biblioteca de dispositivos. Si el fabricante deseado no aparece en la biblioteca de dispositivos, puede agregarlo a la biblioteca.
La lista de los fabricantes que se muestra depende de la clase de interruptor. Seleccione la clase antes de seleccionar el fabricante.
|
| Tipo del interruptor automático (Breaker Type)
|
Tipos de equipos disponibles del fabricante seleccionado. Si el tipo deseado no aparece en la lista, puede agregarlo a la biblioteca.
Un tipo incluiría un grupo de modelos o marcas con funciones similares.
|
| Estilo del interruptor automático (Breaker Style)
|
Los estilos de interruptores automáticos de baja tensión disponibles del fabricante para el tipo escogido arriba. Los estilos son esencialmente modelos. Tamaño del marco de interruptor automático para el estilo seleccionado aparecerá debajo el campo del estilo del interruptor automático. |
| Gráficos del diagrama unifilar (One-line Graphics)
|
Seleccione el símbolo que desea ver en el diagrama unifilar:
- Sólo interruptor automático (Breaker Only): Interruptor automático BT..........
- Interruptor automático con fusible (Fused Breaker): Interruptor automático con fusible BT..........
- Interruptor automático contactor (Breaker Contactor): Interruptor automático contactor BT...........
|
| Disparo (Trip)
|
Tipo de dispositivo de disparo o mecanismo. Selección del tipo de dispositivo de disparo afecta el contenido del cuadro de diálogo.
- Para la clase LVPCB, puede seleccionar Disparo electrónico (Solid State Trip) o No electrónico (Non-Solid State Trip).
- Para las clases ICCB y MCCB, puede seleccionar Disparo electrónico (Solid State Trip) o Termomagnético (Thermal Magnetic).
|
| Disparo electrónico/Disparo no-electrónico
Esta sección está disponible para la selección sólo cuando Disparo electrónico (Solid State Trip) o Disparo no-electrónico (Non-Solid State Trip) está seleccionado en el campo Disparo (Trip).
|
| Fabricante (Mfr)
|
Proporciona una lista de fabricantes disponibles en la biblioteca de dispositivos. Si el fabricante deseado no aparece en la biblioteca de dispositivos, puede agregarlo a la biblioteca. |
| Tipo (Type)
|
Tipos de equipos disponibles del fabricante seleccionado. Si el tipo deseado no aparece en la lista, puede agregarlo a la biblioteca. |
| Estilo (Style)
|
Los estilos de disparos (o modelos) disponibles del fabricante para el tipo que escogió arriba. |
| Sensor
|
(Sólo disparos electrónicos) Valor nominal del sensor de la unidad de disparo para el estilo que escogió arriba. El sensor proporciona a la unidad de disparo con una corriente proporcional a la corriente en el circuito. El valor seleccionado del sensor puede ser utilizado en los cálculos para trazar la TCC. |
| Calibrador / Toma (Plug / Tap)
|
(Sólo disparos electrónicos) Los valores del calibrador o toma disponibles para el sensor seleccionado. El valor del calibrador o toma seleccionado puede ser utilizado para determinar el umbral del disparo. O bien el campo Calibrador (Plug) o Toma (Tap) aparece en función de los datos escritos en la biblioteca. |
Pestaña de cortocircuito

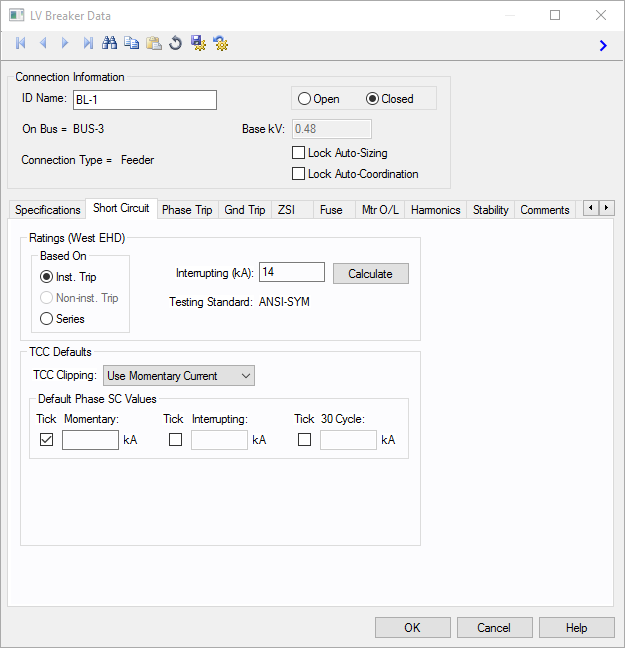

Figura 2: Cuadro de diálogo de cortocircuito
| Opción |
Descripción |
| Valores nominales basados en (Ratings Based On)
|
En muchos casos, el tipo de disparo o la aplicación del interruptor automático determina la corriente de interrupción del interruptor automático. Interruptores automáticos de potencia mayores (antes de 1964) con disparos instantáneos suelen tener capacidades nominales de interrupción más altas que el mismo dispositivo sin disparos instantáneos. La biblioteca de dispositivos de LVPCB permite capacidades nominales de disparo instantáneas y no instantáneas. Todos los interruptores automáticos ICCB y MCCB están equipados con disparos instantáneos. La aplicación vieja de cascada para los LVPCB no se admite en esta biblioteca. Sin embargo, se puede determinar esta capacidad nominal y escribe el valor directamente en el campo kA de interrupción (Interrupting kA).
Las normas recientes permitan los ICCB y MCCB estar clasificados para aplicaciones en serie. Esto proporciona una mayor interrupción kA para algunos dispositivos. La biblioteca de dispositivos de ICCB y MCCB permiten capacidades nominales de disparo instantáneo y en serie.
|
| Interrupción (kA) [Interrupting (kA)]
|
Capacidad nominal de interrupción del interruptor automático. |
| Calcula (Calculate)
|
Rellena un valor calculado para el campo de interrupción kA, en base de lo que escrito en la biblioteca de dispositivos para fabricante, tipo, estilo y la base kV. (El valor de interrupción kA se basa en la capacidad nominal del interruptor automático multipolar en el nivel de 480 voltios.) Se puede anular la interrupción kA al escribir números diferentes. Este botón también hace que la apropiada norma de prueba se muestra para su información. (La norma de pruebe viene directamente de la biblioteca de dispositivos y no se puede cambiar.)
Cálculo de las capacidades nominales en serie (Calculation of series ratings): Cuando se calcula la Interrupción kA basado en la capacidad nominal en serie, primero tendrá que definir el fabricante, tipo y estilo del interruptor automático aguas arriba. Si la biblioteca tiene los datos de la capacidad nominal en serie, entonces los datos son importados de la biblioteca. Si no, se utiliza el pleno valor nominal de disparo instantáneo.
|
| Norma de prueba (Testing Standard)
|
La norma que el dispositivo cumple para el procedimiento de la prueba. |
| Configuraciones predeterminadas de TCC (TCC Defaults)
|
Los datos escritos en esta sección se utilizan para colocar marcas de activación que representan los valores de cortocircuito en el gráfico de TCC. |
| Recorte de TCC (TCC Clipping)
|
Se puede recortar la curva tiempo corriente (TCC) para el interruptor automático de la corriente especificada en kA para Momentáneo (1/2 ciclo), 5-ciclos o 30 ciclos. Seleccione <Ninguno> (<None>) para evitar el recorte de la TCC. |
| Marcas de activación de cortocircuito (SC Tick Marks)
|
Seleccione los cuadros apropiados para mostrar la marca de activación en el gráfico de TCC. Se puede mostrar los valores de cortocircuito Momentáneo, Interrumpiendo y los valores de cortocircuito 30 ciclos. Escriba los correspondientes valores de cortocircuito en kiloamperios en los campos respectivos de edición para el cortocircuito de fase y cortocircuito a tierra. |
| Valores predeterminados de cortocircuito de fase (Default Phase SC Values)
|
Los valores en kA escritos en esto campos se pueden mostrar para corrientes de fase en gráficos de TCC. |
| Valores predeterminados de cortocircuito a tierra (Default Ground SC Values)
|
Los valores en kA escritos en esto campos se pueden mostrar para corrientes de tierra en gráficos de TCC. La sección de valores de cortocircuito a tierra sólo aplica a disparos electrónicos con disparo de falla a tierra. |
Pestaña de disparo de fase
La pestaña Disparo de fase (Phase Trip) almacena los datos que determinan las curvas de TCC del dispositivo para corrientes de fase. Las configuraciones de umbral de disparo y retardo para el disparo del dispositivo para plazo largo, térmico, plazo corto e instantáneo se selecciona aquí. Los campos y el contenido que aparecen en el cuadro de dialogo dependen del tipo de unidad de disparo en la pestaña de Especificación (Specification).
Disparo de fase para termomagnético

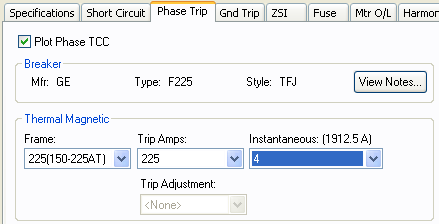

Figura 3: Cuadro de diálogo para disparo de fase para termomagnético
| Opción |
Descripción |
| Traza TCC de fase (Plot Phase TCC)
|
Esta opción sólo es disponible después de configurar los campos Disparo (Trip) y Disparo electrónico (Solid State Trip) en la pestaña de Especificaciones (Specifications).
También se puede seleccionarlo o despojarlo en el cuadro de diálogo Datos temporales termomagnéticos (Temporary Thermal Magnetic Data) en el modo de análisis Coordinación (Coordination) para evitar trazar la TCC.
|
| Interruptor automático (Breaker)
|
Este mensaje muestra el (Fabricante [Mfr]), Tipo (Type) y Estilo (Style) del interruptor automático que seleccionó. |
| Ver notas (View Notes)
|
Haga clic para ver las notas grabadas en la biblioteca para el dispositivo. La información puede incluir hojas de datos o información del fabricante para el dispositivo necesario para modelar el dispositivo.
|
| Marco (Frame)
|
Descripción del marco Este puede ser el tamaño del marco, la calificación nominal más grande de la gama de modelos similares, o un rango de tamaños que tienen curvas similares. |
| Configuraciones del disparo (Trip Settings)
|
La corriente nominal del dispositivo que pueda soportar sin disparar. |
| Instantáneo (Instantaneous)
|
La corriente nominal de disparo instantáneo, múltiple o configuración del umbral. Al resaltar o seleccionar una opción, la corriente de disparo correspondiente aparece entre paréntesis. |
Disparo de fase para disparos electrónicos

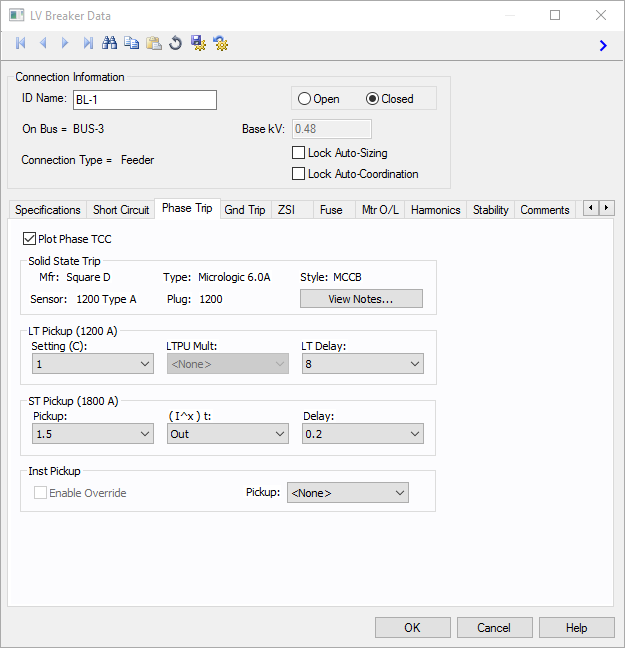

Figura 4: Cuadro de diálogo para el disparo de fase para disparo electrónico
| Opción |
Descripción |
| Traza TCC de fase (Plot Phase TCC)
|
Para los dispositivos de disparo electrónico, este campo se puede seleccionar para trazar la TCC o se despeja para evitar trazar la TCC de las características de disparo de fase. Para obtener un gráfico de la TCC de un disparo de falla a tierra, despeja esta casilla de verificación. |
| Disparo electrónico (Solid State Trip)
|
Esta sección muestra el tipo de unidad de disparo seleccionado y otras descripciones del dispositivo seleccionado en la pestaña de Especificaciones tal como el (Fabricante [Mfr]), Tipo (Type), Estilo (Style), valor nominal del Sensor, y el valor del Calibrador/Toma (Plug/Trip) de la unidad de disparo. |
| Ver notas (View Notes)
|
Haga clic para ver las notas grabadas en la biblioteca para el dispositivo. La información puede incluir hojas de datos o información del fabricante para el dispositivo necesario para modelar el dispositivo. |
| Umbral de disparo de plazo largo (LT Pickup)
|
El umbral de disparo de plazo largo y retardo se seleccionan en esta sección. El cálculo del umbral de disparo depende del dispositivo seleccionado. Se puede incluir el Multiplicador del umbral de disparo a plazo largo (LTPU), pero incluirá la Configuración (C) y uno de los dos el Sensor o Calibrador/Toma. Después de seleccionar las configuraciones, el umbral de disparo real en amperios aparece entre paréntesis.
|
| Umbral de disparo de plazo corto (ST Pickup)
|
Configuraciones de plazo corto del umbral de disparo y retardo. Esta sección es aplicable únicamente a los dispositivos con disparo de corto plazo. Después de seleccionar las configuraciones, el umbral de disparo real en amperios aparece entre paréntesis.
- Umbral de disparo (Pickup): La configuración de corriente de umbral de disparo de plazo corto por debajo del cual el dispositivo no se disparará para plazo corto. La configuración del umbral de disparo a corto plazo puede ser un múltiplo del umbral de disparo a largo plazo, el valor nominal del sensor, el valor del calibrador o toma, o la configuración de la corriente multiplicada por el sensor o calibrador/toma.
- (I^x)t: Para seleccionar la forma y pendiente de la banda de retardo de plazo corto. Al seleccionar In, la función (I^x)t está habilitada. La banda de retardo tiene una pendiente de menos "x". Al seleccionar Fuera (Out), la función (I^x)t no está disponible, y el retardo de plazo corto es independiente de la corriente. Para algunos de los nuevos interruptores automáticos, el retardo (I^x)t puede ser ajustable. En tales casos, las opciones disponibles serán los varios posibles ajustes de retardo.
- Retardo (Delay): Configuración de retardo de plazo corto para seleccionar la banda de retardo.
|
| Umbral de disparo instantáneo (Inst Pickup)
|
La corriente nominal de disparo instantáneo, múltiple o configuración del umbral. Al resaltar o seleccionar una opción, la corriente de disparo correspondiente aparece entre paréntesis.
- Habilitar operación manual (Override): Al seleccionar esta opción, desactiva cualquier disparo con base en la configuración del umbral de disparo. El dispositivo dispara a un valor de operación manual que depende del estilo del dispositivo. Esta característica puede o no puede ser aplicable al dispositivo seleccionado.
- Umbral de disparo (Pickup): La configuración del disparo instantáneo.
|
| Instantáneo-Mantenimiento (Maint-Inst)
|
Esta es la configuración instantánea adicional que se utiliza durante el mantenimiento para reducir el peligro de relámpago de arco. El nombre de esta sección puede ser específico al fabricante como ARMS, Modo Maint, RELT, Quick-Trip, etcétera.
- Activado (On): Si sea seleccionado, esto indica que el conmutador de mantenimiento está activado. En el modo de análisis, puede seleccionar los interruptores automáticos y haga clic derecho para alternar el conmutador de modo de mantenimiento a activado o desactivado.
- Umbral de disparo (Pickup): Configuración del disparo para el modo de mantenimiento.
|
Disparo de fase para disparos no electrónicos

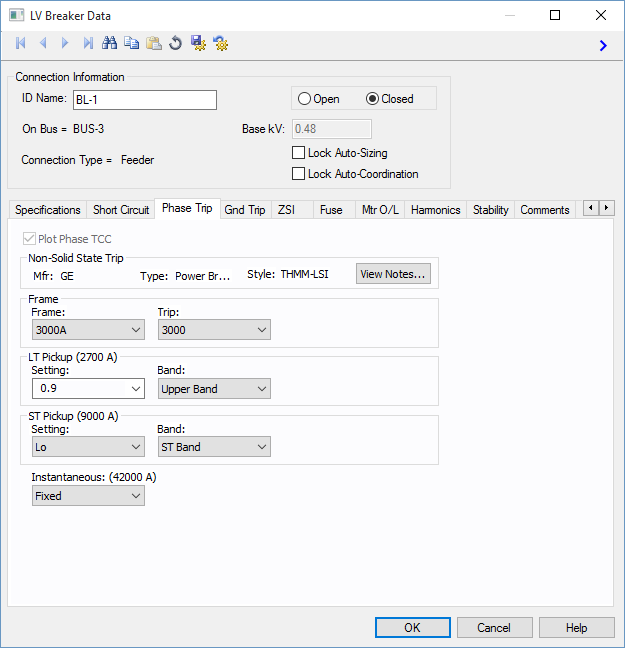

Figura 6: Pestaña de disparo de fase para disparos no electrónicos
| Opción |
Descripción |
| Traza TCC de fase (Plot Phase TCC)
|
Esta casilla de verificación sólo está disponible si las configuraciones Disparo (Trip) y Disparo electrónico (Solid State Trip) se seleccionan en la pestaña Especificaciones (Specifications). También se puede seleccionarlo o despojarlo en el cuadro de diálogo Datos temporales termomagnéticos (Temporary Thermal Magnetic Data) en el modo de coordinación para evitar trazar la TCC. |
| Disparo no electrónico (Non-Solid State Trip)
|
Este mensaje muestra el tipo de unidad de disparo seleccionado y otras descripciones del dispositivo seleccionado en la pestaña Especificaciones (Specifications) tales como el fabricante (Mfr), Tipo (Type) y Estilo (Style) del interruptor automático de baja tensión. |
| Ver notas (View Notes)
|
Haga clic para ver las notas grabadas en la biblioteca para el dispositivo. La información puede incluir hojas de datos o información del fabricante para el dispositivo necesario para modelar el dispositivo. |
| Marco (Frame)
|
Descripciones del marco y disparo.
- Marco (Frame): Este puede ser el tamaño del marco, la calificación nominal más grande de la gama de modelos similares, o un rango de tamaños que tienen curvas similares.
- Disparo (Trip): La corriente nominal del interruptor automático que pueda soportar sin disparar.
|
| Umbral de disparo de plazo largo (LT Pickup)
|
El umbral de disparo de plazo largo y retardo se seleccionan en esta sección. Después de seleccionar las configuraciones, el umbral de disparo real en amperios aparece entre paréntesis.
- Configuración (Setting): La configuración de la corriente del umbral de disparo de plazo largo por debajo del cual el dispositivo no se disparará. Este es un múltiplo de la corriente del disparo o el valor nominal de la unidad de disparo.
- Banda (Band): Banda de retardo de plazo largo para ajustar el retardo.
|
| Umbral de disparo de plazo corto (ST Pickup)
|
Configuraciones de plazo corto del umbral de disparo y retardo. Esta sección es aplicable únicamente a los dispositivos con disparo de corto plazo. Después de seleccionar las configuraciones, el umbral de disparo real en amperios aparece entre paréntesis.
- Configuración (Setting): La configuración de corriente de umbral de disparo de plazo corto por debajo del cual el dispositivo no se disparará para plazo corto. Esto es un múltiplo del umbral de disparo a largo plazo.
- Banda (Band): Banda de retardo de plazo corto para ajustar el retardo.
|
| Instantáneo (Instantaneous)
|
La configuración del umbral de disparo instantáneo, que es un múltiplo del umbral de disparo a plazo largo. Al resaltar o seleccionar una opción, la corriente de disparo correspondiente aparece entre paréntesis. |
Pestaña de disparo falla a tierra
Esta pestaña de sección es aplicable para dispositivos de disparo electrónicos, pero no para dispositivos termomagnéticos y disparos no electrónicos.

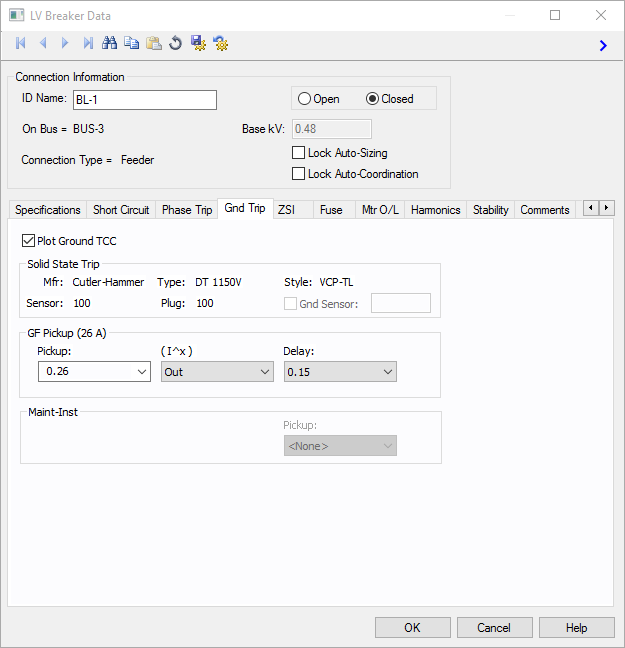

Figura 7: Cuadro de diálogo para el disparo de falla a tierra para disparo electrónico
| Opción |
Descripción |
| Traza TCC falla a tierra (Plot Ground TCC)
|
Para los dispositivos de disparo electrónico, este campo se puede seleccionar para trazar la TCC o se despeja para evitar el trazado de la TCC de las características de disparo de falla a tierra. |
| Disparo electrónico (Solid State Trip)
|
Esta sección muestra el tipo de la unidad de disparo y otras descripciones del dispositivo seleccionado in la pestaña Especificaciones (Specification) tal como el (Fabricante [Mfr]), Tipo (Type), Estilo (Style), Valor nominal del Sensor (Sensor rating), y el valor del Calibrador/Toma (Plug/Trip) de la unidad de disparo. |
| Disparo falla a tierra (Ground Trip)
|
Esta sección es para establecer el disparo de falla a tierra, el tipo de retardo y el tiempo de retardo.
- Umbral (Pickup): La configuración del umbral de falla a tierra, lo cual está en amperios o un múltiple del sensor, calibrador o ajuste C.
- (I^x)t: Para seleccionar la forma y pendiente de la banda de retardo de falla a tierra. Al seleccionar In, la función (I^x)t está habilitada. La banda de retardo tiene una pendiente de menos "x". Al seleccionar Fuera (Out), la función (I^x)t no está disponible, y el retardo es independiente de la corriente.
- Retardo (Delay): Configuración de retardo de falla a tierra para seleccionar la banda de retardo.
|
| Mantenimiento-falla a tierra (Maint-GF)
|
Esta es la configuración instantánea de falla a tierra que se utiliza durante el mantenimiento para reducir el peligro de relámpago de arco. El nombre de esta sección puede ser específico al fabricante como ARMS, Modo Maint, RELT, Quick-Trip, etcétera. El conmutador Activado/Desactivado (On/Off) para el modo de mantenimiento es la casilla de verificación en la pestaña de Disparo de fase.
|
| Umbral de disparo (Pickup)
|
Configuración para el disparo de modo de mantenimiento para falla a tierra. |
Pestaña enclavamiento por zona selectiva-ZSI
La pestaña ZSI especifica la información de zona selectiva para interruptores automáticos de baja tensión. Esta información se utiliza en coordinación, simulaciones de fallas y cálculos de relámpago de arco. EasyPower determina automáticamente la zona de falla para cada interruptor automático y dispara sólo los interruptores automáticos en la zona de falla. La característica de ZSI está disponible en sólo en algunos interruptores automáticos y se especifica en la biblioteca de dispositivos.
Nota: Dado que la información ZSI depende de otros interruptores automáticos, lo mejor es escribir la información ZSI sólo después de escribir los otros datos.

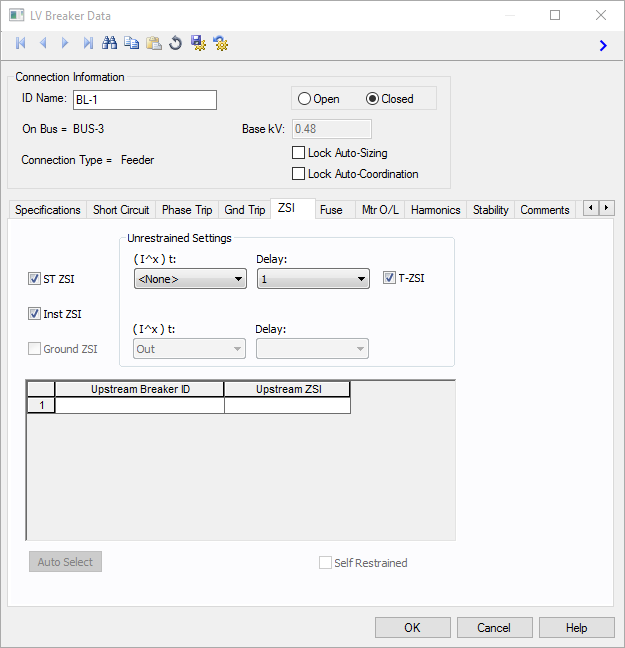

Figura 8: Pestaña ZSI del diálogo de los datos de interruptor automático BT
| Opción |
Descripción |
| Plazo corto ZSI (ST ZSI)
|
Seleccione para indicar si el disparo de plazo corto ZSI está ajustado a Activado (On). En el modo de análisis (Cortocircuito [Short Circuit], Coordinación [Coordination], etcétera), ZSI de plazo corto puede estar ajustado temporalmente a "Activado" ("On") o "Desactivado" ("Off") al utilizar el menú contextual clic derecho. |
| ZSI instantáneo (Inst ZSI)
|
Seleccione para indicar si el disparo instantáneo de ZSI está ajustado a Activado (On). En el modo de análisis (Cortocircuito [Short Circuit], Coordinación [Coordination], etcétera), ZSI instantáneo puede estar ajustado temporalmente a "Activado" ("On") o "Desactivado" ("Off") al utilizar el menú contextual clic derecho. |
| ZSI falla a tierra (Ground ZSI)
|
Seleccione (Select) para indicar si el disparo de falla a tierra ZSI está ajustado a Activado (On). En el modo de análisis (Cortocircuito [Short Circuit], Coordinación [Coordination], etcétera), ZSI para falla a tierra puede estar ajustado temporalmente a "Activado" ("On") o "Desactivado" ("Off") al utilizar el menú contextual clic derecho. |
| ZSI-umbral (T-ZSI)
|
Seleccione para habilitar el modo de operación de T-ZSI (umbral de enclavamiento por zona selectiva). T-ZSI es una característica especial de enclavamiento por zona selectiva disponible en ciertas unidades de disparo fabricas por GE. En este esquema, el interruptor automático aguas abajo puede mandar una señal de restricción a un interruptor automático aguas arriba a 81% del ajuste del umbral disparo de corto plazo o instantáneo. El interruptor automático aguas arriba desplazará su umbral de disparo a 123% cuando recibe la señal de restricción. Refiere a los documentos del fabricante para detalles sobre la operación de T-ZSI. |
| Identidad interruptor automático aguas arriba (Upstream Breaker ID)
|
Una enumeración de interruptores automáticos aguas arriba que reciben la señal de restricción de este interruptor automático. Típicamente habrá un interruptor aguas arriba. Todos los interruptores automáticos BT directamente aguas arriba, aguas abajo o contiguo, estarán disponibles en el cuadro. Seleccione el interruptor automático apropiado. El estado de ZSI para el interruptor automático aguas arriba está indicado en la columna a la derecha (ZSI aguas arriba). |
| ZSI aguas arriba (Upstream ZSI)
|
Esta columna automáticamente indica si el ZSI está Activado (On) en el interruptor automático seleccionado en la columna Identidad del interruptor automático aguas arriba (Upstream Breaker ID). |
| Selección automática (Auto Select)
|
Botón de comando para enumerar automáticamente todos los interruptores automáticos directamente aguas arriba, aguas abajo o contiguos en la columna Identidad interruptor automático aguas arriba (Upstream Breaker ID) Después de seleccionar este botón, se puede eliminar los interruptores automáticos no deseados de la hoja de cálculo. |
| Auto restringido (Self Restrained)
|
Interruptores automáticos auto-restringidos tienen los terminales de ZSI "Salida" ("Out") conectados a los terminales de ZSI "Entrada" ("In") para que el interruptor automático siempre dispara en el modo restringido. El modo restringido típicamente es un disparo con retardo de plazo corto. Si un interruptor automático es auto-restringido, entonces seleccione esta casilla de verificación. Si un interruptor automático es auto restringido, se permita disparar los interruptores automáticos aguas abajo sin ZSI. Al mismo tiempo, manda una señal para restringir a un interruptor automático aguas arriba para habilitar la unidad auto restringido a disparar primero (para prevenir el interruptor automático aguas arriba a disparar en instantáneo). Esto proporciona coordinación selectiva. |
Pestaña de fusible
Esta sección es aplicable sólo para interruptores automáticos con fusible, y los campos en este cuadro de dialogo se utilizan para seleccionar el fusible.

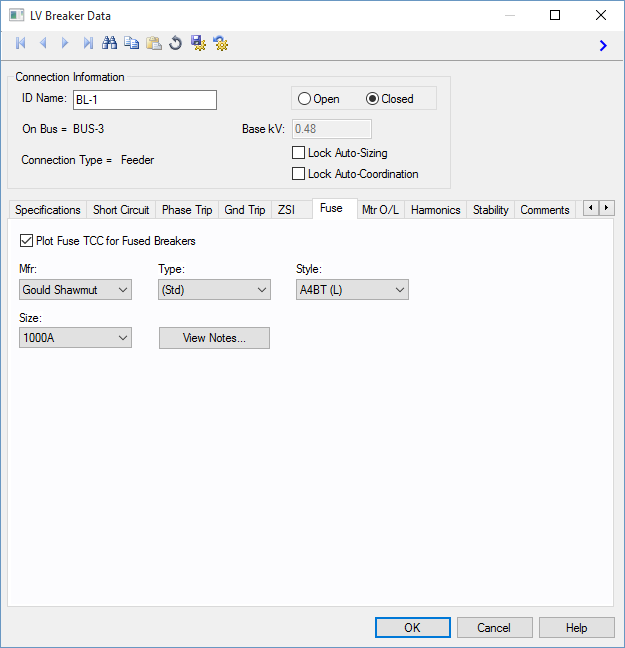

Figura 9: Cuadro de diálogo para fusibles para interruptores automáticos con fusible.
| Opción |
Descripción |
| Traza la TCC de fusible para interruptores automáticos con fusible (Plot Fuse TCC for Fused Breakers)
|
Para interruptores automáticos con fusible, este campo se puede seleccionar para trazar la TCC o se despeja para evitar el trazado de la TCC de las características de disparo de fusible. |
| Fabricante (Mfr)
|
Proporciona una lista de fabricantes disponibles en la biblioteca de dispositivos. Si el fabricante deseado no aparece en la biblioteca de dispositivos, puede agregarlo a la biblioteca. |
| Tipo (Type)
|
Tipos de equipos disponibles del fabricante seleccionado. Si el tipo deseado no aparece en la lista, puede agregarlo a la biblioteca.
|
| Estilo (Style)
|
Los estilos de fusibles de baja tensión disponibles del fabricante para el tipo escogido arriba.
Un estilo puede ser un nombre de marco o el nombre del grupo de fusibles con funciones similares.
|
| Tamaño (Size)
|
La capacidad nominal del fusible. |
| Ver notas (View Notes)
|
Haga clic para ver las notas grabadas en la biblioteca para el dispositivo. La información puede incluir hojas de datos o información del fabricante para el dispositivo necesario para modelar el dispositivo. |
Pestaña de sobrecarga de motor

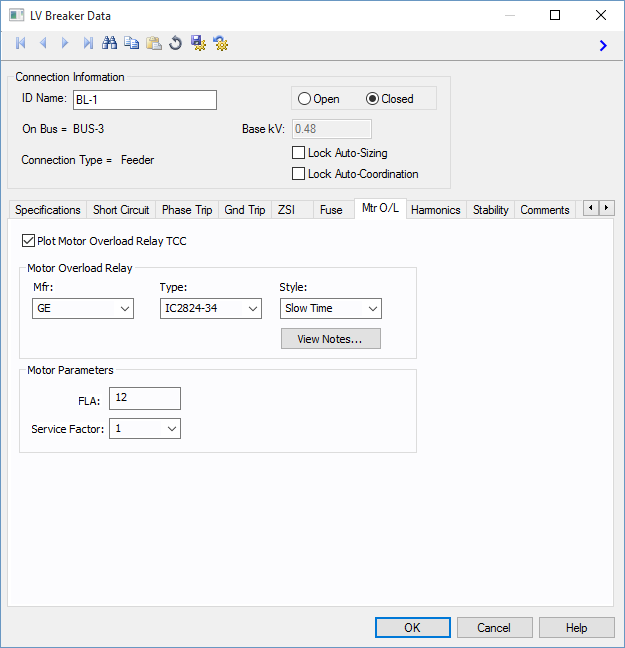

Figura 10: Cuadro de diálogo del relé de sobrecarga del motor
| Opción |
Descripción |
| Traza la TCC del relé de sobrecarga del motor (Plot Motor Overload Relay TCC)
|
Se puede seleccionar este campo para trazar la TCC o se despoje para prevenir trazar la TCC del relé de sobrecarga del motor que dispara al interruptor automático de BT. |
| Relé de sobrecarga del motor (Motor Overload Relay)
|
Para especificar el relé de sobrecarga del motor asociado con el interruptor automático que protege el motor. |
| Fabricante (Mfr)
|
Proporciona una lista de fabricantes disponibles en la biblioteca de dispositivos. Si el fabricante deseado no aparece en la biblioteca de dispositivos, puede agregarlo a la biblioteca. |
| Tipo (Type)
|
Tipos de equipos disponibles del fabricante seleccionado. Si el tipo deseado no aparece en la lista, puede agregarlo a la biblioteca.
|
| Estilo (Style)
|
Los estilos de relé de sobrecarga del motor disponibles del fabricante para el tipo escogido arriba. |
| Parámetros del motor (Motor Parameters)
|
Determina el umbral de disparo para el relé de sobrecarga del motor. Se puede especificar el valor. |
| Corriente de carga plena (FLA)
|
La corriente de carga plena especificado para el motor, o el valor nominal del relé. |
| Factor de servicio (Service Factor)
|
Factor de sobrecarga de la corriente nominal. Este factor no aumenta la capacidad nominal, sino que simplemente aumenta el umbral de disparo. Puede escribir cualquier valor entre 1,0 y 1,25. |
Pestaña de armónicos
Figura 11: Pestaña armónicos
| Opción |
Descripción |
| Monitorea punto de acoplamiento común IEEE 519 (Monitor IEEE 519 Point of Common Coupling)
|
EasyPower puede controlar si cumple o no con la guía de IEEE 519 para los armónicos en el punto de acoplamiento común.
Si se selecciona, entonces el Informe de armónicos (Harmonics Report) indica cuando no se cumpla con esta guía.
|
| Demanda kVA (kVA Demand)
|
La demanda kVA. |
| Corriente de cortocircuito/Carga en el punto de acoplamiento común (PCC Isc/Load
|
La relación de la corriente de cortocircuito de la corriente de carga en el punto de acoplamiento común. |
Pestaña de estabilidad

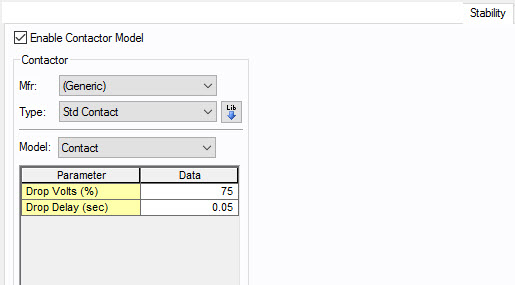

Figura 12: Pestaña de estabilidad
| Opción |
Descripción |
| Activar modelo del contactor (Enable Contactor Model)
|
Seleccione la casilla de verificación para escribir la información de estabilidad. |
| Fabricante (Mfr)
|
Proporciona una lista de fabricantes disponibles en la biblioteca de dispositivos. Si el fabricante deseado no aparece en la biblioteca de dispositivos, puede agregarlo a la biblioteca. |
| Tipo (Type)
|
Tipos de equipos disponibles del fabricante seleccionado. Si el tipo deseado no aparece en la lista, puede agregarlo a la biblioteca. |
| Modelo (Model)
|
Modelos de equipos disponibles desde el tipo de equipo seleccionado. Si el modelo deseado no aparece en la lista, puede agregarlo a la biblioteca. |
 Biblioteca (Lib) |
Rellena la tabla con los datos de los equipos de la biblioteca. Ver EasyPower Biblioteca de dispositivos para más información. |
Otras pestañas
Ver Pestañas comunes para mayor información sobre las pestañas Ubicación (Location), Comentarios (Comments), Hipervínculos (Hyperlinks), Galería de medios (Media Gallery), o Datos recogidos (Collected Data).
Información Mayor
