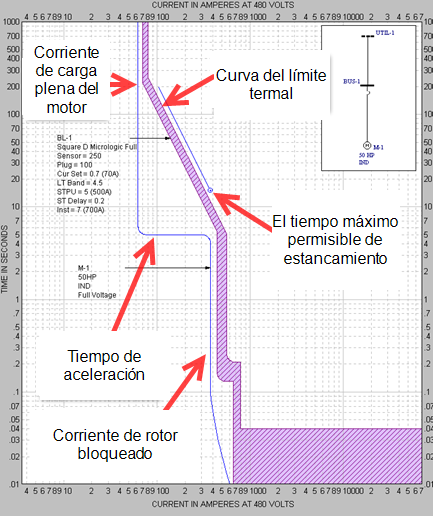

Figura 1: Gráfico de TCC para el arranque del motor de 50 HP
Puede trazar curvas de arranque del motor en el gráfico de TCC por:
El gráfico a continuación muestra una curva de arranque del motor para un motor de 50 HP, así como la curva de disparo electrónico para un interruptor automático. Los parámetros de la curva arranque del motor se especifican en el cuadro de diálogo Datos del motor (Motor Data). Después de trazar la TCC, puede abrir el dialogo Datos temporales de motor (Temporary Motor Data) y cambiar los parámetros de la curva de arranque del motor.
Figura 1: Gráfico de TCC para el arranque del motor de 50 HP

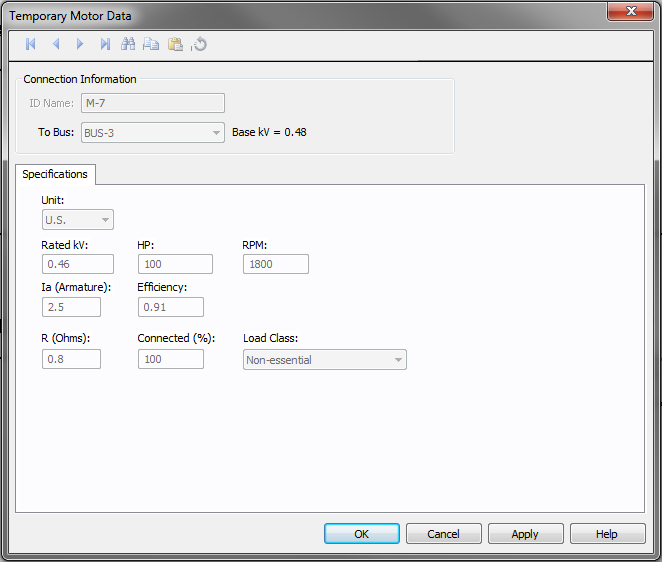

Figura 2: Diálogo de datos temporales del motor para TCC
Al trazar la curva de arranque para motores agrupados, es necesario especificar el tamaño del motor más grande, además de otros datos necesarios para motores individuales. El gráfico se asume que el motor más grande está arrancando y el resto de los motores ya están operando en estado estable. La corriente en el gráfico se calcula de la siguiente manera:
Durante aceleración:
Corriente Total = corriente del rotor bloqueado del motor más grande + corriente de carga plena del resto
Después de aceleración:
Corriente total = Corriente de carga plena para todos los motores

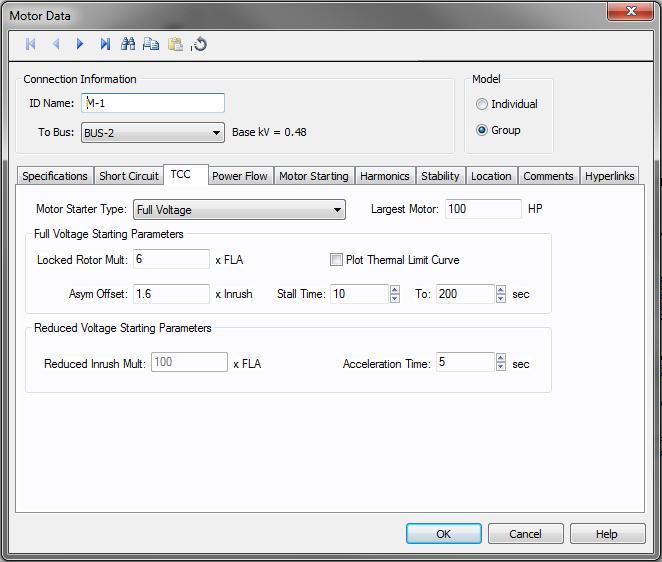

Figura 3: Datos de motores agrupados
El siguiente gráfico muestra las curvas de arranque de dos motores:

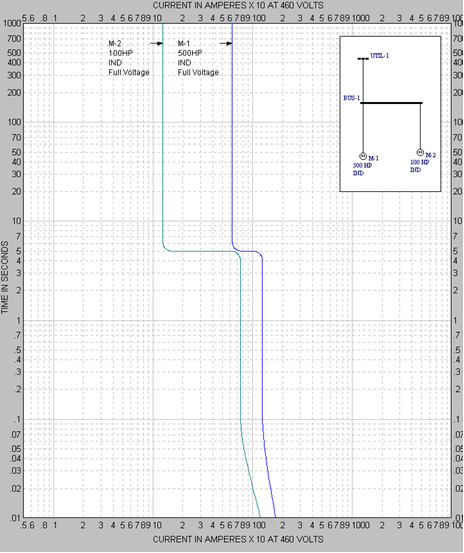

Figura 4: Gráfico de TCC para el motor individual de 100 HP y motor agrupado de 500 HP
