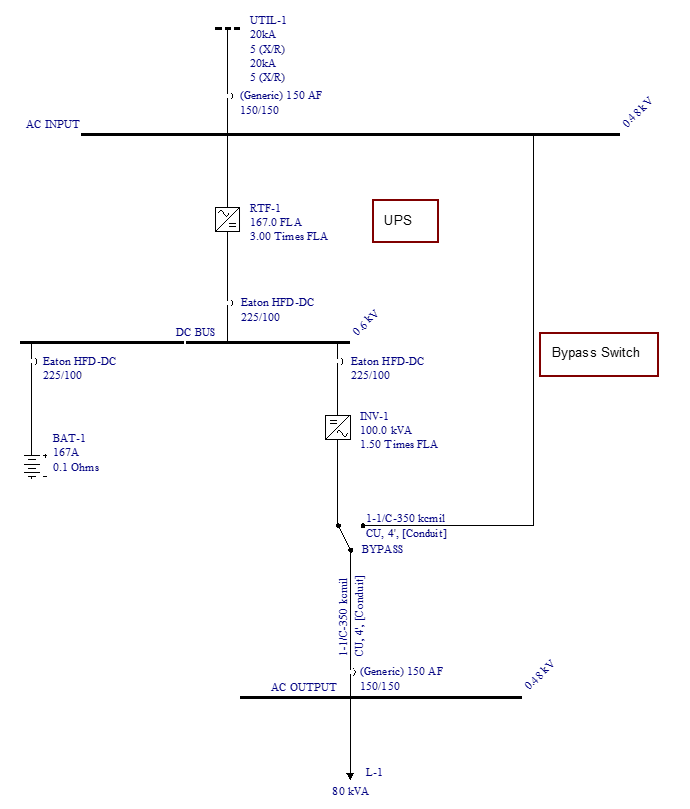

Figura 1: Muestra inversor CC de enlace con un banco de baterías (UPS)
En este ejemplo, creamos un inversor CC de enlace con un banco de baterías, también conocido como UPS.
Para ver la muestra y realizar cada análisis, abra el archivo de ejemplo DC Link Inverter with Battery Bank.dez ubicado en el directorio Muestras (Samples).
Figura 1: Muestra inversor CC de enlace con un banco de baterías (UPS)
Realice las siguientes tareas:
Cortocircuito (Short Circuit) para abrir el modo de análisis de cortocircuito.
Momentáneo (Momentary)
Figura 2: Resultados de falla de barra CC
Provoca falla de barra(s) [Fault Bus(es)] para provocar fallas en todas las barras.

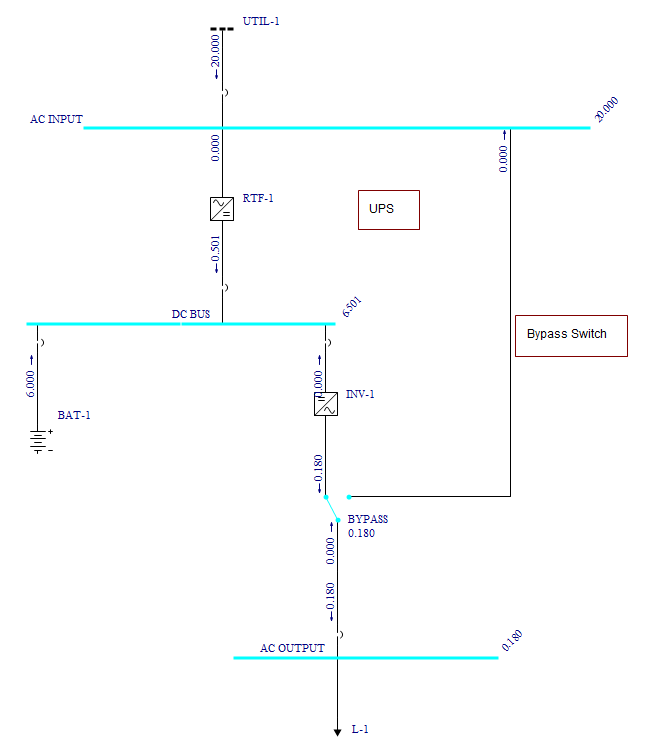

Figura 3: Resultado de provocar fallas en barras
Opciones de cortocircuito (Short Circuit Options) y seleccione la pestaña Peligro de relámpago de arco (Arc Flash Hazards). Tenga en cuenta las opciones rodeadas a continuación.

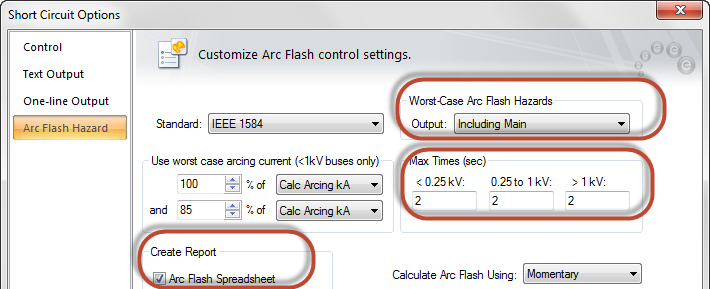

Figura 4: Opciones de cortocircuito – Opciones de la pestaña de peligros de relámpago de arco
Relámpago de arco (Arc Flash) para ver los resultados del análisis de peligro de relámpago de arco.

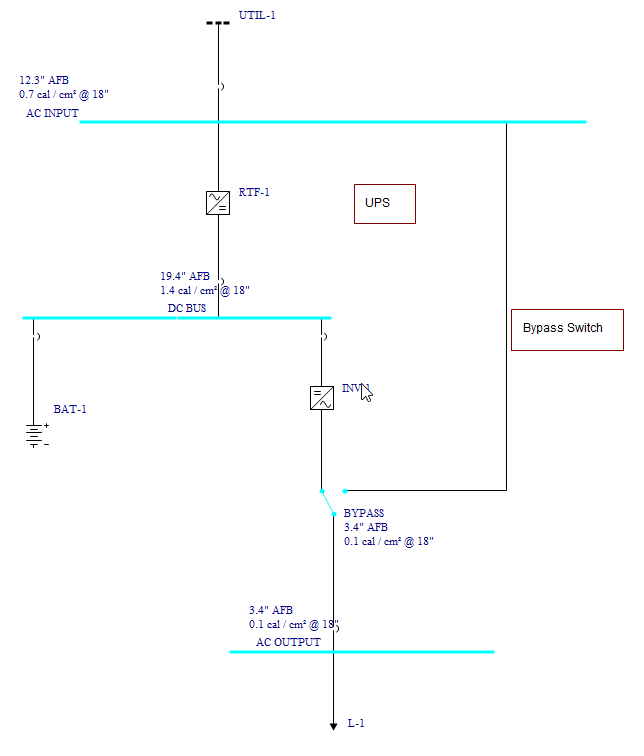

Figura 5: Resultados de Peligro de relámpago de arco en el Diagrama unifilar

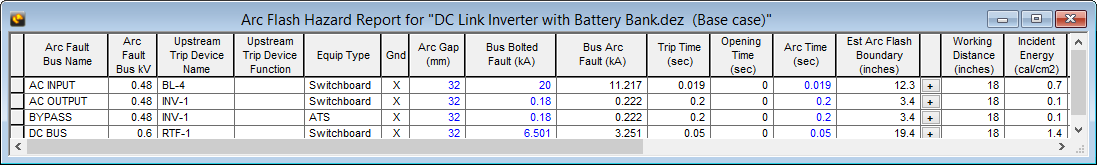

Figura 6: Informe de peligro de relámpago de arco para el ejemplo de inversor CC de enlace
Figura 7: Resultados de peligro de relámpago de arco para la corriente de falla suministrada por la desviación.
