连接工具点-规格选项卡

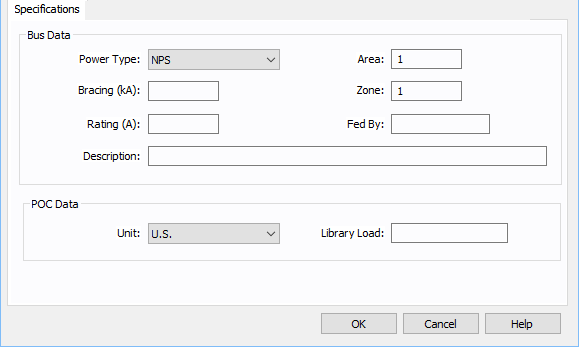

图13-1：1产品规格标签

选项描述
选项 描述

总线数据

功率类型

选择设备中的电源类型。选项​​有：

  • NPS：常规电源供应。例如，无备份的电源。
  • CPS：关键电源供应。例如，包括不间断电源备份的电源。
  • EPS：应急电源供应。例如，用发电机作为备份的电源。

支撑（KA）

母线的短路额定支撑值（kA）。

评级（A）

母线的额定连续电流（安培）。

地区

区域编号用于对电气系统的不同区域进行唯一定义。然后，这些区域可以用于从代表系统子集的FENIX操作中创建特定的文本报告。例如，典型的造纸工厂区域可能包括电源间（区1），腐蚀厂（二区），纸浆厂（区3）和造纸机（4区）。区域编号是介于1和999之间的正整数。

区域

区域编号就是一个子区域。这将使能更具体的报告。您可能希望将纸浆厂定义为区域3，将蒸煮器电气设备定义为区域2。然后可以为这个组合生成具体的报告，而不包括整个纸浆厂或其他消化器。

描述

母线的说明。

供电

使用该字段来指明为母线供电的变压器或电源。
POC（连接点）数据

单元

连接点的单位。从CSA，公制，或美制中选择

库负荷

用于描述数据库加载连接点的文字。
