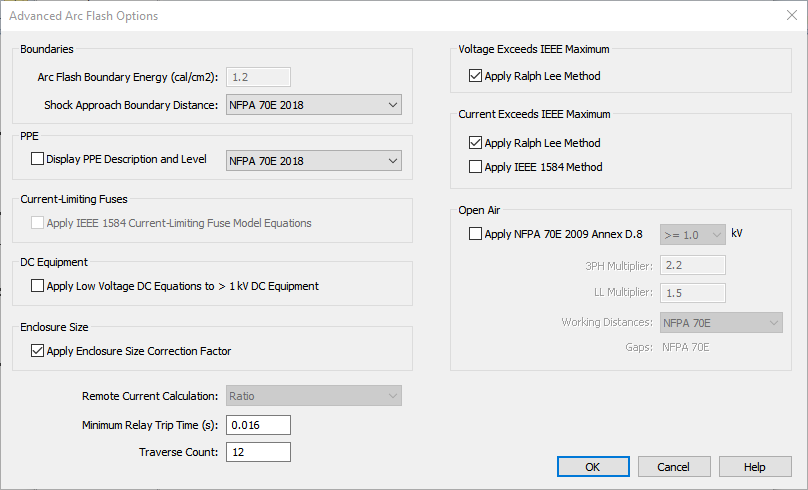

高级弧闪选项

边界

边界是事故能量小于等于1.2 cal/cm²的距离。1.2 cal/cm2是默认值。

如果 弧闪危害 - 选项 选项卡上的标准设置为 IEEE 1584-2018，则无法更改此设置。

选择要指定接近范围的标准。选项​​有：

• NFPA 70E 2018
• NFPA 70E 2015
• NFPA 70E 2021

如果选中此复选框，则PPE水平显示在单线图和弧闪危害报告中。

您可以选择要使用哪个标准来指定级别。的水平在设备库中定义。参阅定义定义PPE水平PPE等级以了解更多自定义等级的信息

电流限制熔断器

对于IEEE 1584-2018标准，这些计算只适用于电极配置为VCB时。

使用IEEE 1584限流熔断器方程来确定入射能量。该方法通过计算弧闪入射能量的基础上狂奔故障电流和熔断器的UL类。等式可用于L类和RK1类。这仅适用于低电压系统。只有当故障电流大于限制电流所需的最小故障电流时，熔断器方程才有效。当故障电流小于熔断器的限流范围时，应使用标准的弧闪等式。当使用1584 CL熔断器计算标准时，弧闪危害报告将显示金属性短路故障电流，而不是电弧电流和跳闸时间，因为这些值并不用于计算事故能量。

注释: IEEE 1584 CL熔断器等式在455毫米处提供事故能量。程序中默认的低电压工作距离为18英寸（相当于457.2毫米）。因此，对于18英寸的结果将与对于455毫米的结果有少许不同。

IEEE 1584-2018中的限流熔断器计算是基于使用20 x 20 x 20英寸外壳尺寸进行的测试。与IEEE 1584-2018方程，20×20×20英寸。外壳尺寸决定了最高的入射能量和电弧闪络边界。所有其他外壳尺寸(较小或较大)都降低了入射能量和电弧闪络边界。因此，将限流熔断器的计算应用于所有外壳尺寸是一种保守的方法。

直流设备

此选项将低压直流方程扩展到大于1kv系统中的直流设备。

柜体深度

当选中时，弧闪计算包括计算中的外壳高度、宽度和深度(来自库的默认值或用户指定的值)。如果不选择此选项，则不使用库默认值或用户指定的值，并将IEEE 1584-2018的附件大小校正因子设置为1。这适用于综合和非综合计算方法。

使用此选项可以考虑IEEE 1584-2002电弧闪光计算中的电极配置。在IEEE 1584-2002中没有包含VCBB和HCB电极配置的计算因子中应用了乘法器。

如果 弧闪危害 - 选项选项卡上的标准设置为IEEE 1584-2018，则将此选项设置为比值 。

对于其他标准选项，EasyPower支持两种不同的方法来确定在电弧故障期间通过保护装置的远端电流:

• 等式：使用电弧电流等式以计算远端电流。方程按照选项中选择的标准，使用通过设备的等效螺栓故障电流。这是遗留的方法，用于在EasyPower/EasySolv 8.0.2.200系列或早期版本中创建的单线图文件。
• 比值：远端电流是通过将母线电弧电流和远端金属性短路故障电流与母线金属性短路故障电流的比值相乘计算得到。

这是用于继电器的最小跳闸时间。默认值是0.016s。如果TCC中的继电器跳闸时间小于这个指定值，那么将在弧闪中使用最小时间。在8.0.2.305之前版本中创建的单线图将以最小单位为0.01s显示最小继电器跳闸时间。你可以更改此选项。

程序将从故障母线向上游遍历以找到跳闸设备，该参数即是程序将遍历的母线的最大数量。考虑计算的时间，默认值为12。您可以增加遍历计数值，如果必要的。可能需要增加导线数的例子包括带有多个接头的长配电馈线、带有多个母线插头的母线槽、地下配电系统和风电场。

电压超过IEEE最大值

您可以应用Ralph Lee方法(默认)或清除复选框以省略计算。对于电弧闪光标准NFPA 70E d.d.3，此设置不适用。

电流超过IEEE最大值

使用此选项可选择当螺栓连接的故障电流超过IEEE 1584模型范围的限制时会发生什么。

• 对于arc flash标准IEEE 1584-2018，此设置默认为Ralph Lee方法。它可以更改为IEEE 1584或清除以省略计算。
• 对于基于IEEE 1584-2002的arc flash标准，此设置默认为IEEE 1584。
• 对于电弧闪光标准NFPA 70E d.d.3，此设置不适用.

对于露天设备，您可以选择是否应用NFPA 70E 2009附录D.8标准。您可以选择是否将该标准应用于大于或等于1kv或大于15kv。

注释: NFPA 70E 2009附件D.8选项总是覆盖所有其他故障电流计算方法。

露天

根据NFPA 70E 2009附件D.8计算露天母线。该方法描述了从1千伏到800千伏的架空系统入射能量的估计。这些计算是基于露天的相对地电弧。可以指定从1kv开始计算还是从15kv开始计算。

对于单相母线故障，采用70E-2009附件D.8方法进行露天高压闪弧计算，方法如下:

• 对于任何单相母线，将相对地电压乘以3的平方根，得到等效的三相电压。所有的计算都是基于等效的三相电压进行的。

• 电弧间隙是根据母线对地电压计算的。

• 当等效三相电压大于46kV时，按对地电压计算工作距离;否则就当作15英寸。

• 如果故障类型包括一个以上的带电导体，则使用电弧闪光的能量倍增器选项。

该乘法器用于估算NFPA 70E 2009附录D.8计算的露天客车电弧三相故障的入射能量。

该乘法器用于估算NFPA 70E 2009附录D.8计算的露天客车电弧线对线故障的入射能量

如果在 母线数据 对话框中设置了用户指定的工作距离，它们将覆盖此设置。此设置控制当用户未指定工作距离时发生的情况。

• 基于NFPA 70E计算：Annex D.8方法为不同的电压指定了工作距离。当选择此选项时，程序使用这些工作距离。
• 电弧闪光选项:当选择此选项时，程序使用短路选项>电弧闪光危险选项卡中指定的工作距离。
