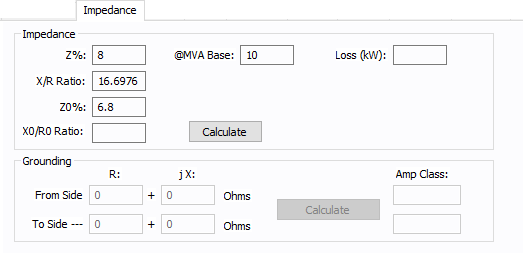

两绕组变压器-阻抗选项卡

变压器铭牌阻抗（百分比）。根据定义，这是正序泄漏阻抗占百分比自冷却容量（MVA）和标称电压额定值。严格的定义是加在高压绕组上以在短路低压绕组中产生额定满载电流的电压值占额定电压值的百分比。

如果在规格选项​​卡上的标准被设置为IEC，则阻抗是基于MVA O/L值而非MVA额定值。

中心抽头变压器阻抗: 对于二次阻抗为1PH-3W的中心抽头变压器，如果发生线路至中性故障，其电阻和电抗分别乘以1.5和1.2。

注释: Beeman, D., Industrial Power System Handbook, McGraw-Hill Book Company in NY, 1955, page 75.

Z％和Z0％的基值阻抗额定值是可获取的。根据规格选项卡所选的等级单位上显示kVA或MVA文本。

当字段为空时，程序使用规范 选项卡所示的标准额定值来计算每个单元阻抗的变压器:

• ANSI标准使用自冷却额定值。
• IEC标准采用强制冷却（MVA O / L）额定值。

你也可以输入变压器数据表或铭牌的MVA或kVA的阻抗值。当手动输入一个值时，输入的值用于计算单位阻抗，而不是标准额定值。

这是满载的损耗(kW)。计算使用该值来获得用于正序阻抗（Z％）的X / R比。使用的方程为：

R％= 损耗kW /（1000 * MVA基值额定值）* 100

该字段可以留空。当该字段为空时，X / R比使用ANSI C37曲线估计。

发电机的电抗电阻比，用来确定电阻值。

变压器零序泄漏阻抗百分比。如果你不知道这个值，为壳式变压器输入正序阻抗（Z）（参见上面的格式字段）。对于铁芯变压器，使用Z的85％左右。如果输入该值为零（0.0），则使用正序阻抗。

如果输入z%，则可以使用 计算计算Z0%值(如果Z0%为空)。

零序阻抗（Z0％）的X/R比。从制造商输入这个数据（若有）。若该字段为空，则零序R0 + jX0值基于正序X / R比率来计算。

填充X1，X0，X/R字段的计算所得值。您可以通过在不同数量的输入覆盖此值。

如果没有输入损耗（KW），计算出的X / R比曲线是基于介质ANSI标准曲线。这条曲线是主要开发用于电力变压器，通常为高低压单元变电站小于2500千伏安。

如果输入z%，则可以使用 计算计算Z0%值(如果Z0%为空)。

接地

接地阻抗仅适用于Y型接地连接。单位是R + JX(欧姆)。如果你只知道电路的接地安培，输入放大器类，并使用计算按钮来计算接地阻抗。

变压器中性点接地电阻(欧姆)。这是接地变压器中性绕组的最常用的方法。接地电阻通常以安培值给出。阻抗通过以下公式求取。

R = Vln / I

如果变压器通过与一个带有二次电阻的接地变压器接地，该电阻必须被转换到一次绕组侧。只有Y型变压器会被建模成接地的。中心或者边角抽头的三角绕组不会被建模。

变压器中性点接地电抗（欧姆）。

这是额定电压下流过接地阻抗的电流（安培）。你可以直接在此字段中输入Amps数据,或者基于电压和接地阻抗R + JX,使用计算按钮来计算。

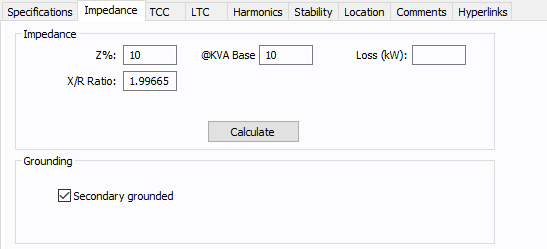

所有1PH变压器都被建模为在二次侧接地。
