规划模板

该布置表可通过模板进行定制。布置表模板是XML语言的文本文件,你可以用记事本或Notepad编辑该文件。布置表模板的文件扩展名如下:

  • 电机控制柜: *.ezmcc
  • 面板: *.ezpnl
  • 配电盘: *.ezpbd
  • 开关柜,开关盘: * .ezswg

默认模板在工具>选项>文件位置的基础上存储。在这里你可以选择你想使用的默认布置表。

图3-1:1选项​​对话框——默认模板

有一个MCC,面板,面板,或开关设备的单独布置表。请注意,母线还可以根据母线类型拥有与其关联的调度。母线类型在母线数据对话框的 规格选项卡上设置。

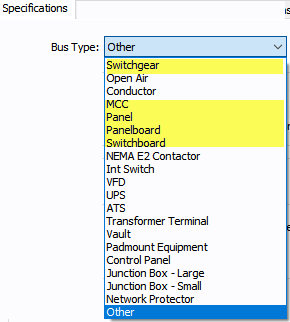

图3-2:2母线的规范选项卡上的母线类型设置

有布置表可用的母线类型是开关设备,MCC,面板,面板,和交换机。当在母线上选择这些母线类型时,EasyPower将使用下面所示的调度模板。

按母线类型调度模板

母线类型



开关

开关

开关板

开关

盘面板

盘面板

电动机控制柜

开关

盘面

开关
