单线图输出选项卡

要设置短路选项,从短路焦点项,点击 短路选项。您也可以从数据库编辑 焦点中通过选择工具>选项>分析选项>短路.来访问选项。

在单线图输出选项​​卡上,指定要短路研究中你需要输出至单线图的选项。

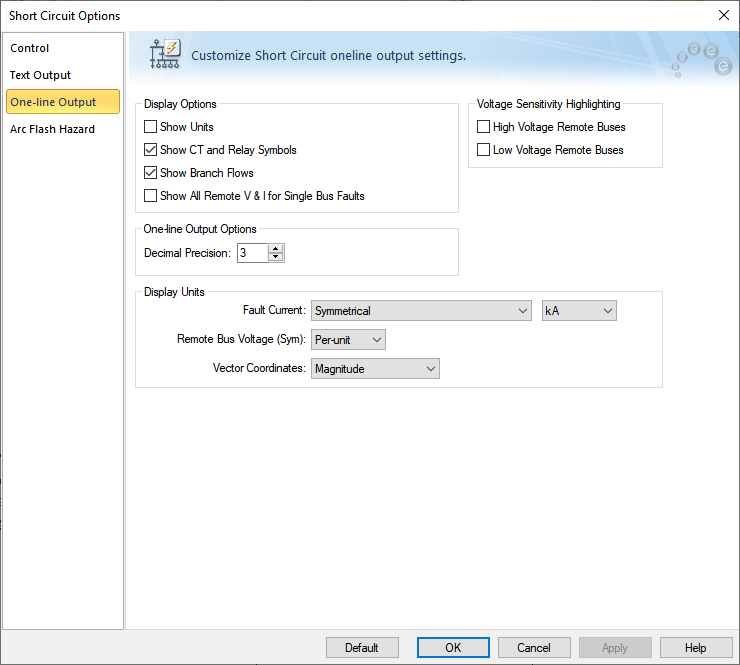

图5-1:1短路选项对话框的单线图输出选项卡

选项描述
选项 描述

显示选项

这些选项使你可以控制在执行短路电流计算时显示在单线图上的内容。

显示单位

选择以使短路结果与其对应单位一同显示,如kA、MVA或支路潮流标幺值以及kV(线间电压)或电压标幺值。

显示电流互感器与继电器符号

选择以使电流互感器和继电器的符号显示在单线图中。

显示支路潮流

选择以在短路中显示支路潮流。如果这些都没有选择,只有母线故障电流会出现在单线图中。

显示单总线故障所有远程V&I

选择以使支路潮流和母线电压显示在所有支路和母线上。使用此选项,则无需单独执行远端母线电压&电流命令。

单线图输出选项

小数精度

这个数字设置单线图中显示值的小数位数,

显示单位

故障电流

使您能够选择故障电流的单位和电流的类型。可以显示在单线图上以下类型的电流:

  • 对称:无直流分量的故障电流。
  • 不对称:包括直流和交流分量的故障电流。不对称值取所有相中最大的不对称电流。不对称电流是基于以下等式计算的:
  • Iasym =  I sym [1 + 2e{-4πÁ / (X/R)}] 1/2

    一个= 0.49 - 0.1 E{ - (X / R)/ 3}

    对于分断容量电流,不对称值由以下因素决定:故障点X/R比值、没有交流衰减(NACD)比值、断路器的接触器分离时间、断路器是以总电流或对称电流显示额定值。该NACD比例由依靠生成是否是本地或远程两个因素。公式和计算程序不进行详细讨论。参阅下面的参考文献1以了解更多信息。

    对于30周波故障,不存在不对称性,不对称电流与对称电流的相等。

    最大对称和(最大不对称):这种选择显示对称和非对称的分支流动。

    以下故障电流可在单线图中显示:

    • kA
    • MVA
    • Per-unit

远程母线电压(对称)

电压可以显示为在任一物理单位(kV)对称电压或在每单位值。

电压灵敏度阈值

高/低电压远端母线

这个选项突出于低于用户指定的阈值电压为单个故障在单线图中的所有母线。电压灵敏度研究用于确定可能导致接触器脱落或设备关键区域——例如锅炉给水泵、ID风扇或驱动系统——故障的问题区域。参考短路选项对话框的控制选项卡以设置阈值。

高压和低压远端母线都可进行研究。

矢量坐标

显示格式为:

  • 幅值
  • 幅度和角度
  • 实部和虚部

默认

短路选项默认对话框中,您可以指定要使用的默认短路选项设置。这将影响整个对话框中的设置,而不仅仅局限于当前选择的选项卡。这些默认设置用于所有新建的单线图。

选项​​有:

  • 将当前选项存储为默认设置:将所有当前的短路选项存储在设备默认文件中。

  • 将当前选项重置为默认设置:这将更新所有当前的短路选项,基于之前存储在设备默认文件中的选项。

  • 将当前选项重置为出厂设置: 这将更新所有短路选项,以匹配EasyPower程序初始安装时包含的默认值。

这里指定的默认设置只影响ANSI设置。

注释:
1交流高压断路器额定是基于对称电流ANSI / IEEE标准。C37.010-1979。
