HV断路器-短路选项卡

图13-1:1短路分析 (ANSI)

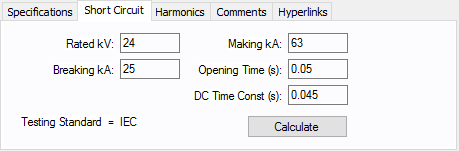

图13-2:2短路选项(IEC)

选项描述

ANSI

选项 描述

最大kV

断路器的最大设计电压与操作上限。

kA的额定最大@千伏

断路器最大电压处的额定开断电流(kA)。

中断(KA)

断路器的开断额定电流。

关闭和锁存器(KA)

断路器的闭锁器额定值。

K因子

额定最大电压与最低操作电压的比,操作电压范围内,所需要的对称和不对称开断能力与操作电压成反比变化。

周期

在中断周期中断路器的时间。

IEC

额定电压kV

额定电压等于设备所设计的最大系统电压。

分断 kA

断电流是断路器能够断开的最高短路电流。

制造 kA

制造电流是断路器能够制造的最高预期峰值电流。它的值为2.5倍(50hz)或2.6倍(60 Hz),其值为额定短路电流。

断开时间(秒)

根据下面所述的跳闸方法定义断路器的开路时间,并随时间延迟装置组成断路器的不可分割的一部分,调整到其最小设置:

  • 对于断路器被任何形式的辅助电源脱扣,开启时间间隔时间间隔时间间隔时间是开启释放的瞬间,断路器处于关闭位置,以及当弧触点在所有电线杆中分离的瞬间。
  • 自助断路器,开放时间之间的时间间隔的瞬间,断路器处于关闭位置,主电路中通过的电流达到过电流释放的操作价值,和即时在所有触点当灭弧触点分开。

直流时间常数(s)

一个短路的直流分量以指数形式在数秒内以指数形式衰减,这取决于频率和X / R比率。

测试标准

断路器库中的数据可用于特定的测试标准。定义以下测试标准:

    • ANSI-TOTAL:中断和瞬间闭锁的额定电流都是非对称电流(全部是有效值kA)。1964年之前的断路器使用此测试标准。
    • ANSI-SYM:开断额定电流时对称电流,而瞬间闭锁额定电流是非对称电流(全部是有效值kA)。
    • ANSI-Crest:开断额定电流时对称电流,而瞬间闭锁额定电流是峰值电流(kA)。
    • IEC:断路器额定值按照IEC标准测试。

计算

基于装置库输入的制造商、类型、样式和基值电压kV,为中断电流kA字段填充计算值。您可以通过在不同的数字输入覆盖这些值。
