LV断路器-短路选项卡

图13-1：1短路分析 对话框(ANSI)

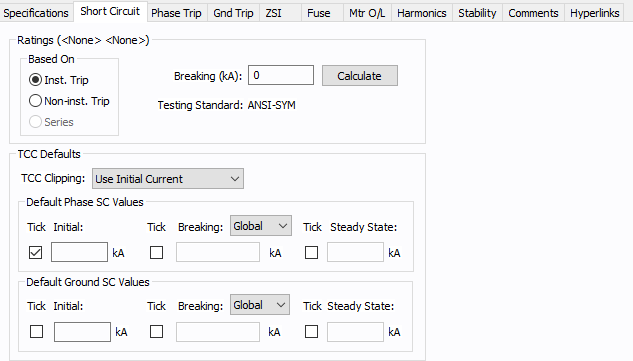

图13-2：2短路分析 对话框(IEC)

选项描述
选项 描述

额定值基于

在许多情况下，跳闸类型或断路器应用场景决定断路器的中断电流。较老的（1964年之前）有瞬时跳闸的低压电力断路器一般都比无瞬时跳闸的断路器有更高的中断额定值。LVPCB装置库允许瞬时和非瞬时跳闸额定值。所有的ICCB和MCCB断路器都配备了瞬时跳闸。此库不支持LVPCB较老的级联应用。但是，你可以直接在终端电流kA字段输入数值来确定这个额定值。

最近的标准允许ICCB和MCCB被用于串联应用。这为某些装置提高了中断电流。投诉局和MCCB设备库允许瞬时系列额定行程评级。

中断（kA）

熔断器的中断额定电流(ANSI)或者是中断额定电流(IEC)。

计算

基于装置库输入的制造商、类型、样式和基值电压kV，为中断电流kA字段填充计算值。（中断电流kA值基于断路器在480V电压下的多极额定值。）你可以键入一个不同的数来覆盖这个中断电流kA。此按钮也会显示恰当的测试标准供你参考。（测试标准直接来自装置库，不能更改。）

串联额定值的计算：当你根据串联额定值计算中断电流kA时，你首先需要定义上游断路器的制造商、类型和样式。如果库有一系列的评级数据，然后将数据从库中导入。如果没有，则使用全部额定瞬时跳闸值。

测试标准

装置的测试过程所遵从的标准。

TCC默认值

在本节中输入的数据是用来放置在TCC情节较短路值刻度线。

TCC剪辑

你可以为断路器在指定的电流（kA）下，按照瞬时值（1/2周期）、5周期、30周期来裁剪时间电流曲线（TCC）。选择<无>避免TCC的剪裁。

短路电流刻度线

选择适当的框在TCC图上显示的刻度线。

  • ANSI:你可以显示瞬时、中断的、30周期短路值。
  • IEC:你可以显示瞬时、中断的、30周期短路值。您还可以指定使用全局值或从特定值中选择包括。02。0。1，或>。0。在IEC 60909设置下的控制选项卡上设置了全局值。

在三相短路和接地短路各自的编辑区输入相应的短路电流值（kA）。

默认相SC值

这些字段中输入以kA的值，可以显示在TCC地块相电流。

默认地SC值

在这些字段输入的短路电流值（kA）可以在TCC曲线上显示为接地电流。接地SC值部分仅适用于有接地故障跳闸的固态跳闸单元。
